К. Чайников - Общее устройство судов

Коренной конец якорной цепи, противоположный якорю, крепится к корпусу специальным устройством – жвака-галсом, с откидным приспособлением – глаголь-гаком, позволяющим в случае экстренной надобности быстро отдать конец якорной цепи. При подъеме цепи из воды она сходит в специально оборудованное помещение, называемое цепным ящиком, где и хранится.

Якорные клюзы – бортовые и палубные – служат подушками, уменьшающими трение при сходе или подъеме якорной цепи, и, кроме того, бортовые клюзы являются нишами, в которые заподлицо убирается голова и лапы якоря.

Для надежного крепления якорной цепи на якорной стоянке предназначены стопоры, которые принимают на себя динамические рывки якорной цепи, а также служат для закрепления якорных цепей на палубе при поднятых якорях. Стопоры бывают кулачковыми, цепными, винтовыми и эксцентриковыми.

Якорные машины служат для подъема якорной цепи и якоря из воды. Подъем цепи осуществляется звездочкой, представляющей собой диск, вращающийся с валом машины от электрического привода. Звездочка имеет гнезда, соответствующие форме и размеру звена цепи. В эти гнезда входит звено, и при вращении звездочки цепь выбирается.

Якорные машины могут быть двух систем, различающихся конструктивным положением вала, на котором закреплена звездочка. У шпиля ось вала расположена вертикально, и звездочка вращается в плоскости палубы. Конструктивно шпиль выполняется так, что привод, вращающий вал, располагается под палубой, на палубе остается только звездочка и выше ее – барабан-турачка для намотки тросов при их выбирании. У брашпиля ось вала – горизонтальная, и звездочка вращается в плоскости, перпендикулярной палубе. Вся конструкция брашпиля и приводная машина расположены на палубе и занимают на ней много места.

Швартовное устройство предназначается для крепления судна при стоянке у пристаней, набережных, пирсов или около других судов, барж и т. д.

Составными элементами швартовного устройства на каждом судне являются (рис. 60):

швартовы – тросы (канаты), предназначенные для закрепления (швартовки) судна у места стоянки. В качестве швартовов на судах применяются стальные, пеньковые, сизальские, манильские, капроновые и нейлоновые канаты (тросы);

кнехты – короткие тумбы, прямые или крестовые, прочно укрепленные на верхней палубе судна и служащие для закрепления швартовов;

киповые планки и тросовые отводы – направляющие тросы к кнехту или шпилю, предохраняющие их от перетирания об острые края судовых деталей;

швартовные механизмы – швартовные шпили, лебедки, служащие для выбирания тросов при подтягивании судна к месту стоянки или для обтягивания швартовов;

тросовые вьюшки – предназначаются для хранения на судне швартовных канатов по-походному;

привальные кранцы – прокладки, предохраняющие борт судна от ударов при навале на стенку или борт соседнего судна.

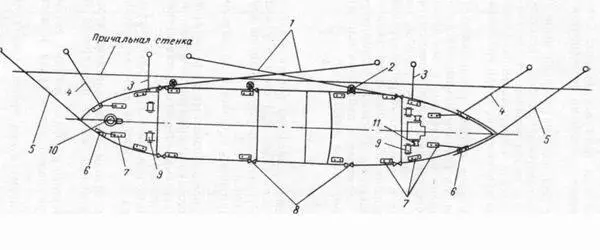

Рис. 60. Схема швартовного устройства судна носовЬй и кормовой шпринг; 2- привальные кранцы; 3-прижимные швартовы; 4- продольные швартовы; 5-дополнительные продольные швартовы; 6- киповые планки; 7- кнехты; 8-швартовые клюзы; 9-тросовые вьюшьки: 10- швартовый шпиль; 11- швартовые турочки браншпиля.

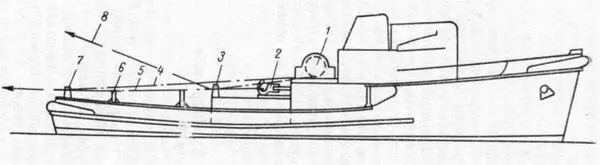

Рис. 61. Схема буксирного устройства. 1 – буксирная лебедка; 2 – буксирный гак; 3 – промежуточный клюз с наметкой; 4 – буксирный трос от лебедки; -5 – буксирный трос от гака; 6- буксирная арка; 7 – буксирный клюз; 8 – буксирный трос при буксировке на коротком тросе.

Буксирное устройство обеспечивает использование судов в качестве буксиров (тянущих или толкающих другие суда) или служит для буксировки судна другими судами. Для этого на обыкновенных судах в оконечностях верхней палубы ставят усиленные кнехты или специальные тумбы, называемые битенгами.

На судах буксирного типа или спасательных судах устанавливаются специальные буксирные устройства (рис. 61), состоящие из буксирных автоматических лебедок, обеспечивающих эластичность буксировки воза (буксируемого судна) – стравливающих трос при его большом натяжении, а при слабине – автоматически подбирающих его.

На тех буксирных судах, на которых нет буксирных лебедок, буксирное устройство состоит из гака, на который крепится буксирный трос, и буксирных арок, направляющих буксирный трос и защищающих от него людей и оборудование, расположенное на верхней палубе буксируемого судна.
