К. Чайников - Общее устройство судов

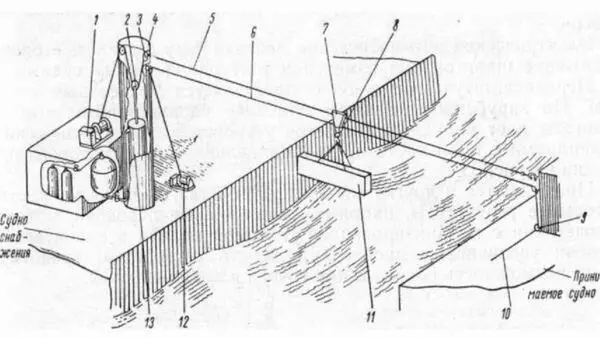

Рис. 63. Схема полуавтоматического траверзного устройства для передачи штучных грузов на ходу судна. 1- лебедка несущего троса; 2 – подвижной блок; 3 – блоки; 4 – колонна; 5- несущий трос; 6 – перетягивающий кабель-трос; 7 – подвесная тележка; 8 тельфер; 9 – канифас-блок;10- перетягивающий трос; 11 – передаваемый груз; 12 – лебедка кабель-троса; 13 – гидравлический цилиндр (амортизатор).

По способу передачи грузов эти устройства разделяются на кильватерные и траверзные. Кильватерная передача осуществляется между двумя судами, идущими вслед друг другу или строем уступа. Траверзная передача – между судами, идущими на некотором расстоянии друг от друга параллельным курсом. Расстояние между судами зависит от скорости хода, водоизмещения обоих судов, волнения моря и ряда других факторов и колеблется при кильватерном ходе в пределах 160-240 м, а при траверзном – 45-90 м.

Устройства делаются для передачи жидких и штучных грузов. В первом случае передача выполняется шлангами следующим способом:

а) шланг подвешивается на буксирном тросе;

б) буксирный трос проходит внутри шланга, ответвляясь на палубах судов к буксирным кнехтам;

в) шланг одновременно выполняет роль буксирного троса и шланга. Металлическая оплетка шланга или армирование его прочными материалами (капроном, нейлоном, перлоном и др.) обеспечивают возможность применения его без поддерживающих тросов.

Электрические автоматические лебедки регулируют постоянное натяжение шлангов при изменении расстояния между судами.

Передача штучных грузов осуществляется траверзным способом. По зарубежным данным наиболее удовлетворительные результаты дает полуавтоматическое устройство с гидравлическими цилиндрами и полиспастами, принципиальная схема которого приведена на рис. 63.

Применяются и другие системы устройства, дающие удовлетворительные результаты, например маятниковые передачи, которые в сочетании с механизированной системой подачи в значительной степени увеличивают производительность устройства, предотвращают возможность повреждения грузов и травмы людей.

Шлюпочное устройство на судне служит для спуска, подъема, хранения и закрепления шлюпок по-походному.

Шлюпки (катера) предназначаются для спасения людей в случае аварии и гибели судна, для связи судна с берегом, а также для выполнения работ на плаву около судна (завод якорей и тросов, окраска бортов и т. п.).

Шлюпочное устройство размещается возможно выше над ватерлинией, как правило, на одной из верхних палуб надстройки (шлюпочной палубе), на хорошо освещенной площадке, к ним должны быть обеспечены удобные подходы. Шлюпки нельзя размещать ближе чем на одну треть длины судна от форштевня, где они могут быть смыты или повреждены при аварии. В кормовой части судна шлюпки должны быть расположены так, чтобы при спуске они не попали бы в струю, создаваемую работающими винтами. Устройство должно обеспечить спуск шлюпки с полным комплектом людей и снабжением при крене судна на любой борт до 15° и дифференте до 10°.

Шлюпки, применяемые на судах, могут быть деревянными, металлическими и пластмассовыми и подразделяются в зависимости от назначения на спасательные и рабочие.

Число и вместимость спасательных шлюпок определяются типом судна, районом плавания и количеством на нем людей. Пассажирские суда снабжаются спасательными шлюпками исходя из расчета приема 50% общего числа пассажиров и команды с каждого борта. Грузовые суда должны иметь шлюпки с каждого борта, вмещающие всех людей, находящихся на судне.

В настоящее время все более широкое применение находят винтовые спасательные шлюпки (моторное либо с ручным или педальным приводом на гребной вал) с запасом плавучести, который обеспечивается воздушными ящиками. Эти шлюпки должны быть оборудованы защитными устройствами от зноя и непогоды (тенты, натягиваемые на каркас). На танкерах применяются спасательные шлюпки закрытого типа из огнестойких материалов с теплоизоляцией, оборудованные системой орошения внешней поверхности, способные преодолеть зону горящего топлива, разлившегося вокруг аварийного танкера. На шлюпках предусматривается снабжение, обеспечивающее управление шлюпкой, подачу сигналов и все необходимое для сохранения жизни людей (медикаменты, питьевая вода, продукты питания и т. п.).
