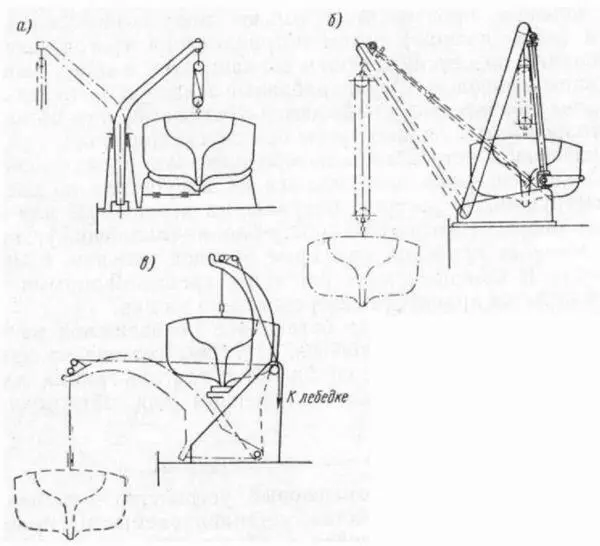

Рис. 64. Схема действия различных шлюпбалок: а – поворотной; б – заваливающейся; в – скользящей (гравитационной) .

Рабочие шлюпки в большинстве случаев бывают с транцевой кормой, гребные, с запасом плавучести, обеспечиваемым воздушными ящиками.

Шлюпбалки служат для спуска шлюпки на воду или подъема их с воды на борт. Шлюпбалки могут быть различных систем, более широкое распространение получили поворотные, заваливающиеся и гравитационные (рис. 64).

Поворотные шлюпбалки требуют сложных мероприятий для вываливания шлюпки за борт, из-за чего в последнее время находят применение преимущественно в речном флоте.

Заваливающиеся шлюпбалки действуют по одному принципу: вылет шлюпки происходит в результате наклона верхней части шлюпбалки вокруг пятки, опертой на палубу. На рисунке приведена заваливающаяся шлюпбалка с изогнутыми стрелами, вылет которых производится вращением телескопического винтового привода.

Гравитационные шлюпбалки (падающие), при работе которых вылет шлюпок производится только под воздействием силы тяжести (веса шлюпки) путем потравливания тросов (лопарей). Все операции по спуску шлюпки совмещаются в одну, выполняемую общим приводом. Двухбарабанные шлюпочные лебедки этих шлюпбалок обязательно снабжаются тормозами, при помощи которых только потравливают тросы при спуске шлюпок.

В шлюпочном устройстве с поворотными или заваливающимися шлюпбалками шлюпки размещаются на палубе или на специальных конструкциях – рострах, опираясь на деревянные или металлические опоры, называемые ростр-блоки (кильблоки), верхняя кромка которых пригнана по форме обводов шлюпки, с мягкими подушками. В шлюпочном устройстве с гравитационными шлюпбалками шлюпки хранятся непосредственно на них.

Чтобы шлюпка при качке оставалась неподвижной на ростр- блоках, ее закрепляют найтовами. Найтовы состоят из захватов с присоединенными цепями, снабжаются глаголь-гаками для быстрой их отдачи и тросовыми талрепами для обтягивания их втугую.

Промысловые устройства – специальные устройства, устанавливаемые на промысловых судах и обеспечивающие работу орудии, добывающих в море рыбу, китов, морского зверя, крабов, креветок, водорослей и т. п.

Конструкция промысловых устройств различна и зависит от назначения промысла и способа добычи.

Большинство промысловых судов предназначается для лова рыбы, они оборудуются рыбопромысловыми устройствами. Некоторый интерес представляют также китобойные суда, имеющие специальные устройства для отбоя китов.

Рыбопромысловые устройства классифицируются в зависимости от способа лова рыбы, наиболее широкое применение нашли траловый и дрифтерный.

Траловый способ применяется для лова рыбы донных пород специальной донной сетью мешкообразной формы, называемой тралом. Сеть буксируется судном по дну при помощи тросов (ваеров).

Дрифтерный способ применяется для лова рыбы (в основном сельди) плавными сетями, поддерживаемыми в воде на определенной глубине в вертикальном положении с помощью поплавков и буйков, удерживаемых тросом-вожаком.

Промысловые устройства, предназначенные как для тралового, так и для дрифтерного способа лова рыбы, устанавливают на судах-траулерах.

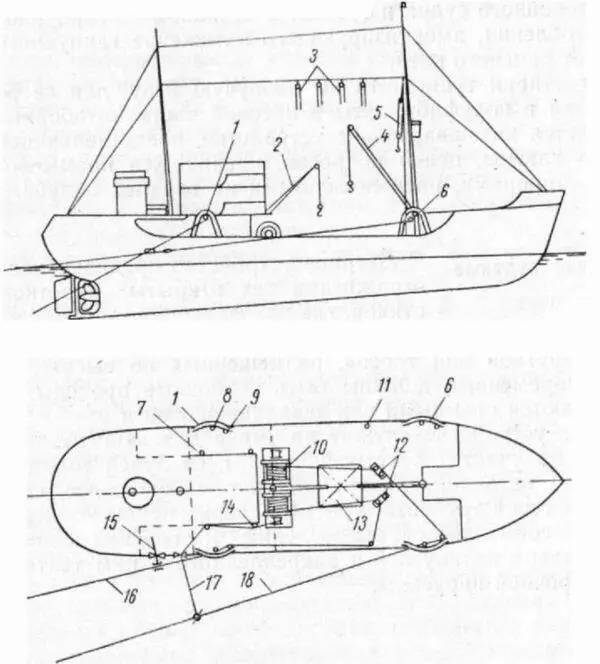

Рис. 65. Схема тралового устройства для бортового траления, 1-дуги кормовые; 2 – грузовая стрела; 3 – блоки сушилки; 4-носоваягрузовая стрела; 5-джильсон ; 6 – дуги носовые; 7 – квартропные ролики; 8 – блоки траловых дуг; 9 – коренные ролики; 10 – траловая лебедка; 11-бортовые ролики; 12 – центральные ролики; 13 люк рыбного трюма; 14 – ролики отводящие; 15-стопор , 16-кормовой ваер; 17 – мессенджер; 18 – носовой ваер.

Траловое устройство может быть двух типов в зависимости от типа траулера, на котором они устанавливаются: с бортовым и кормовым тралением.

Траулере бортовым тралением имеет траловое устройство расположенное в носовой части верхней палубы, состоящее из элементов, приведенных на рис. 65. На траулерах с кормовым тралением все элементы тралового устройства расположены в корме верхней палубы, заканчивающейся слипом. Слип представляет собой криволинейную наклонную поверхность, доходящую до кормового подреза у грузовой ватерлинии.
