5) Гироскопический успокоитель (рис. 23) основан на использовании гироскопического эффекта – свойстве гироскопа сохранять неизменной ось своего вращения. Гироскопический момент в значительной степени компенсирует кренящий момент, снижая амплитуду качки. Успокоитель представляет собой маховик, вращающийся в раме, связанной на шарнирах с корпусом судна.

При бортовой качке судна рама гироскопа самопроизвольно раскачивается в ДП. Если эти качания рамы тормозить или принудительно поворачивать раму при помощи специального электродвигателя, то она будет оказывать на цапфы добавочные давления, образующие пару, противодействующую качке судна. Например, такой успокоитель (с маховиком весом 20 т) установлен на американской подводной лодке «Джордж Вашингтон».

Управляемостью судна называется его способность удерживать заданное направление движения или изменять его в соответствии с перекладкой пера руля. Управляемость характеризуется, с одной стороны, способностью судна противостоять на ходу действию внешних сил, затрудняющих удержание заданного направления движению, – устойчивостью на курсе и, с другой стороны, способностью судна изменять направление движения и двигаться по криволинейной траектории – эта способность называется поворотливостью.

Таким образом, под управляемостью судна понимаются оба эти качества, которые являются противоречивыми. Так, если создать судно с таким соотношением главных размерений, которые обеспечат ему твердую устойчивость на курсе, то судно будет обладать плохой поворотливостью. Наоборот, если судно будет обладать хорошей поворотливостью, то оно будет неустойчивым и рыскливым на курсе. При создании судна необходимо это учитывать и выбирать оптимальное значение для каждого из этих качеств с таким расчетом, чтобы судно обладало нормальной управляемостью.

Рыскливостью называется способность судна самопроизвольно отклоняться от курса под влиянием внешних сил. Считается, что судно устойчиво на курсе, если для его удержания число перекладок руля не превышает 4-6 в минуту и судно при этом успевает отклониться от курса не свыше 2-3°.

Для обеспечения устойчивости судна на курсе и его поворотливости в кормовой части судна устанавливают рули . При перекладке руля на борт возникает момент пары сил, поворачивающий судно вокруг вертикальной оси, проходящей через его центр тяжести, в ту сторону, в которую переложен руль (рис. 24).

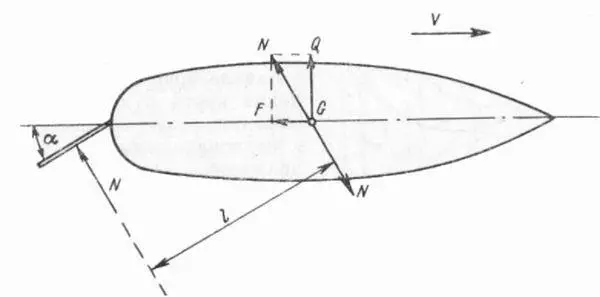

Рис. 24. Схема сил, действующих на судно при перекладке пера руля. N – равнодействующая сил давления воды на перо руля; l- плечо пары сил, вращающих судно; Q – сила дрейфа; F – лобовое сопротивление движению судна.

Перенесем равнодействующую N в центр тяжести судна – точку G, не меняя ее направления и величины, и приложим вторую силу N в обратном направлении. Образовавшаяся пара сил создает момент Mпов = Nl, отклоняющий судно от прямого направления в сторону перекладки пера руля.

Силу N обратного направления разложим на две составляющие: F – силу, направленную вдоль – в сторону, обратную движению судна, и создающую лобовое сопротивление, уменьшающее скорость хода судна примерно на 25-50%; Q – силу дрейфа, действующую перпендикулярно ДП и вызывающую перемещение судна лагом, которое быстро погашается сопротивлением воды.

Если руль идущего с определенной скоростью судна оставить положенным на борт, то центр тяжести судна (вокруг которого оно поворачивается) начнет изменять траекторию своего движения из прямой в криволинейную, постепенно переходящую в окружность постоянного диаметра D ц, который называется диаметром циркуляции, а движение судна по такой траектории – циркуляцией судна (рис. 25).

Диаметр циркуляции, выраженный в длинах судна, определяет степень поворотливости судна. Судно считается хорошо поворотливым, если D ц= (3/5) L. Чем меньше диаметр циркуляции, тем лучше поворотливость судна. Расстояние l, пройденное судном между ЦТ его в момент перекладки руля и до поворота судна на 90°, измеренное по прямой его движения, называется выдвигом.

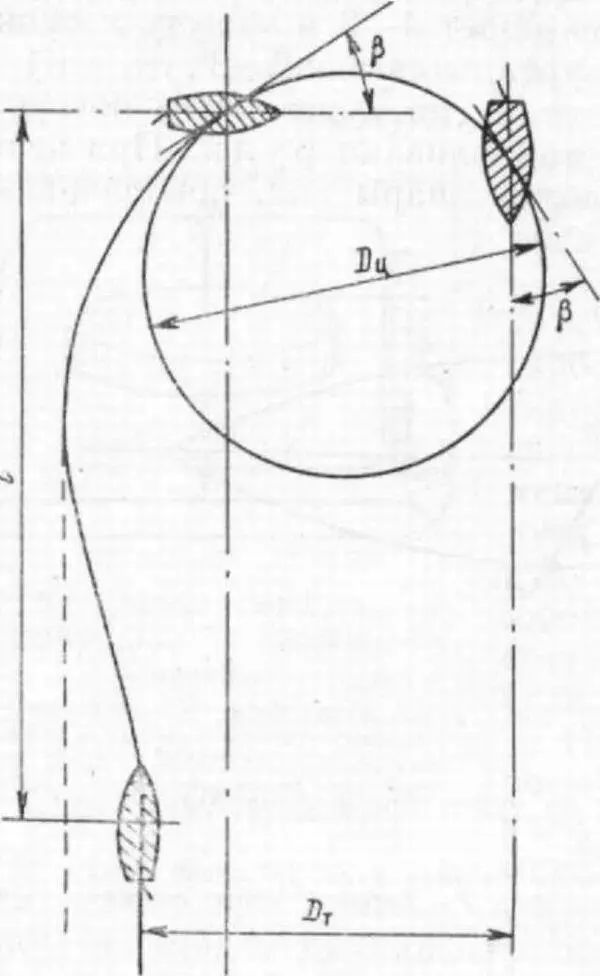

Рис. 25. Циркуляция судна. D ц– диаметр установившейся циркуляции; D т– тактический диаметр циркуляции; ,в – угол дрейфа.

Расстояние между положением диаметральной плоскости в начале поворота и после изменения курса судна на 180°, измеренное по перпендикуляру к первоначальному направлению движения, называется тактическим диаметром циркуляции , который обычно составляет D т= (0,9/1,2) D ц. Угол, образованный положением ДП и касательной к траектории движения судна при циркуляции, проведенной через точку G, называется углом дрейфа в.
