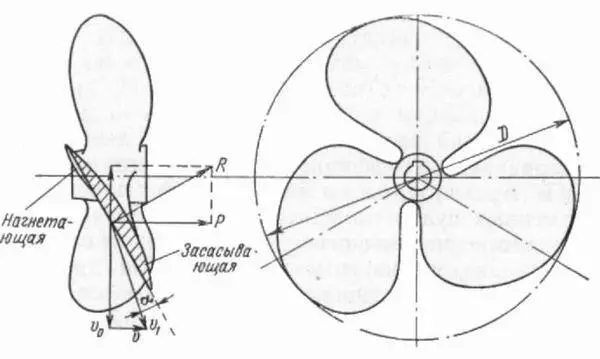

Рис. 27. Гребной винт фиксированного шага (ВФШ) и схема создания упорного давления элементарной площадкой лопасти винта.

Диаметром гребного винта D называется диаметр окружности, описанной вершиной лопасти. Диаметр винта крупных судов доходит до 6,0 м и более.

Применяют гребные винты правого и левого вращения, их различают по общим правилам: если винт завинчивается вращением по часовой стрелке, то он называется винтом правого вращения, а если против часовой стрелки – винтом левого вращения.

При вращении винта его лопасти отбрасывают массы воды в одну из сторон. Реакция этой воды воспринимается нагнетающей поверхностью лопасти, создающей упор винта, который через ступицу и гребной вал передается на упорный подшипник, преобразуясь в силу, движущую судно.

Чтобы понять, как возникает упорное движение при вращении винта (рис. 27), рассмотрим те силы, которые действуют при этом на элементарной площадке его лопасти, двигающейся по окружности со скоростью v 0И одновременно перемещающейся вместе с судном со скоростью v 1. Угол а, образовавшийся между результирующей этих сил v и хордой рассматриваемой элементарной площади лопасти, будет углом атаки, создающим на ней подъемную силу R. Если разложить эту силу на составляющие, то одна составляющая – сила Р, действующая по направлению движения судна, и будет силой-упора, а вторая-сила T, действующая по окружности в сторону, обратную вращению винта, создает момент относительно его оси, который преодолевается судовым двигателем.

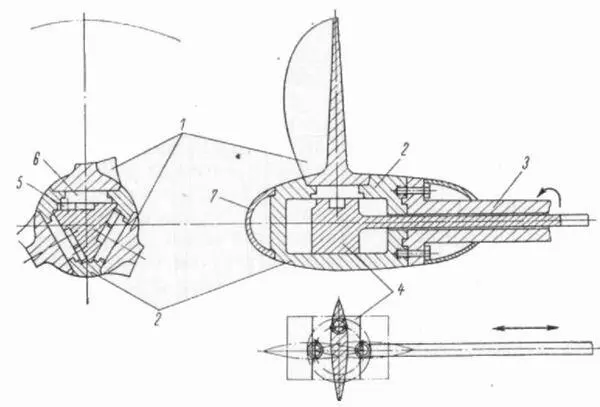

Рис. 28. Гребной винт регулируемого шага (ВРШ) с поворотношатунным механизмом изменения шага. 1 – лопасти винта; 2- ступица; 3- гребной вал; 4 – ползун со штангой; 5 – палец шатуна; 6 -подшипник лопастной заделки; 7 – обтекатель винта.

Гребной винт регулируемого шага (ВРШ) имеет конструкцию, обеспечивающую поворот лопастей в ступице во время работы винта на ходу судна из поста управления, расположенного в рубке. При повороте лопастей, осуществляемом механизмом по многообразным кинематическим схемам (одна из которых-поворотно-шатунная-приведена на рис. 28), изменяется шаг винта, отчего изменяется и величина создаваемого им упора, увеличивающего или уменьшающего скорость хода, и направление движения судна, при этом число оборотов, мощность главной машины и направление ее вращения остаются неизменными.

Использование винтов регулируемого шага допускает применение на судах нереверсивных главных машин с упрощенной системой обслуживания, что сокращает износ их цилиндров примерно на 30-40% (возникающий у реверсивных машин от частого изменения режима работы и направления вращения), позволяет полнее использовать мощность машин и поддерживать высокое значение к. п. д. винта.

Суда с ВРШ обладают гораздо более высокими маневренными качествами, чем суда с ВФШ.

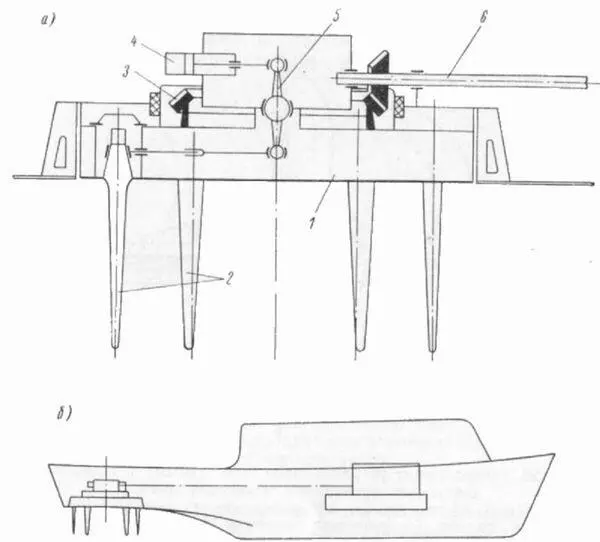

Рис. 29. Крыльчатый движитель: а – конструктивная схема; б – размещение движителя на судне. 1 – несущий диск; 2 – поворотные лопасти; 3 – ведомая шестерня, приводящая во вращение диск; 4 – гидравлическое устройство управления маятниковым рычагом; 5 – маятниковый рычаг, изменяющий положение лопастей вокруг своей оси; 6 – гребной вал с ведущей конической шестерней.

Суда с ВРШ обладают гораздо более высокими маневренными качествами, чем суда с ВФШ.

Крыльчатый движитель (рис. 29) представляет собою конструктивное устройство, состоящее из горизонтально вращающегося цилиндра с вертикально расположенными на нем 6-8 лопастями мечевидной, обтекаемой формы, поворачивающимися вокруг своих осей маятниковым рычагом, управляемым из рулевой рубки.

При вращении диска на лопастях, как на крыле, возникает подъемная сила, составляющая которой создает упорное давление. При повороте лопастей изменяется величина упора и его направление, что дает возможность варьировать направление движения судна без помощи руля (на судне с этим движителем руль не устанавливается), а также величину упора движителя от «Полного вперед» до «Полного назад» или останавливать судно, не изменяя скорости и направления вращения (без реверса) главной силовой установки.
