К. Чайников - Общее устройство судов

На изучении этих принципов возникла научная дисциплина, называемая судовой архитектурой.

Главными архитектурными элементами всякого современного судна являются: корпус судна с его палубами, платформами, прочными поперечными и продольными переборками, надстройками и рубками.

Часто бывает трудно провести различие между архитектурными и конструктивными элементами современных судов. Так, например, являющиеся основными архитектурными элементами прочные водонепроницаемые переборки, устанавливаемые исходя из расчета непотопляемости судна, одновременно обеспечивают общую и местную прочность и жесткость корпуса, выполняя функции жестких опорных контуров для наружной обшивки и плоских перекрытий (палуб и платформ).

Некоторые промысловые устройства на судах, например кормовой слип для подъема сетей, представляют собой архитектурные и конструктивные элементы судна.

Конструкции, служащие защитой на военных кораблях, такие, как противоминные переборки, являются одновременно главными архитектурными и конструктивными элементами корпуса и т. д. При создании нового проекта за основу принимается прототип существующего судна, на основании анализа опыта постройки и эксплуатации которого выбирают элементы нового судна с учетом требований, предъявляемых к новому судну, так на основе научнотеоретических обоснований и практики создается новый проект.

Палубой называется сплошное перекрытие на судне, идущее в горизонтальном направлении. Палуба, идущая не по всей длине или ширине судна, а только на части ее, называется платформой. Внутреннее пространство корпуса по высоте разделяется палубами и платформами на междупалубные пространства, которые называются твиндеками. По правилам минимальное расстояние между палубами (в свету) должно быть не менее 2,25 м.

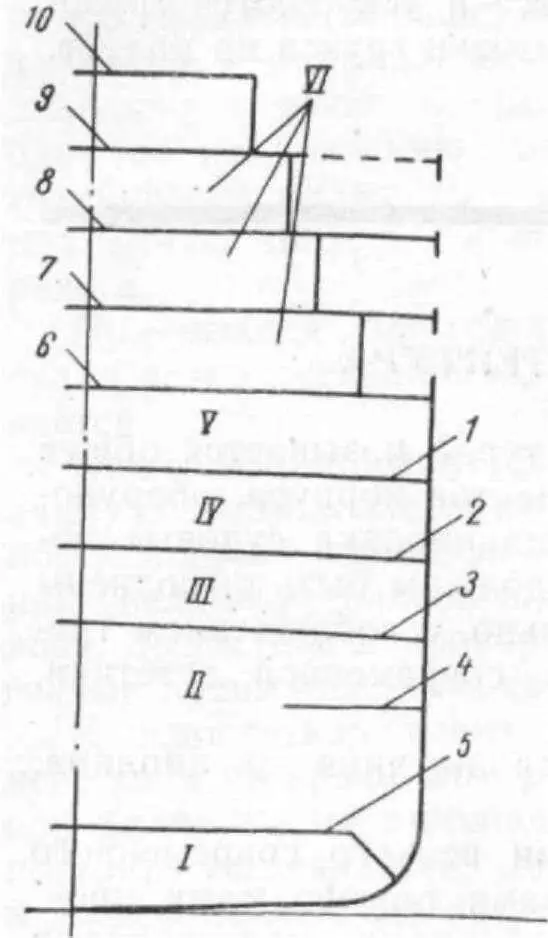

Рис. 32. Схема общего расположения палуб и помещений гражданского судна. 1 – верхняя палуба; 2 – вторая палуба; 3 – третья палуба; 4 – платформа; 5 – второе дно; 6 – палуба надстройки; 7 – прогулочная палуба; 8 – шлюпочная палуба; 9 – мостик; 10 – верхний мостик. I – междудонное пространство; II – трюм; III – второй твиндек; IV – первый твиндек; V – надстройка; VI – рубки.

Верхней палубой (или расчетной) называется палуба, составляющая верхний пояс поперечного сечения прочной части корпуса судна. Название остальных палуб дается от верхней палубы, считая вниз, в зависимости от их местоположения (вторая , третья и т.д.) или эксплуатационного назначения- (грузовая, жилая, коммунальная и т. п.). На двухпалубных судах палубы называются верхней и нижней: на трехпалубных – верхней, средней, нижней ит . д.

Палуба, идущая над днищем на протяжении некоторой части длины судна и конструктивно связанная с ним, называется вторым дном . На наливных судах второе дно делается только в районе машинно-котельных отделений. Образовавшееся по высоте пространство между днищем и настилом второго дна называется междудонным пространством и используется для размещения жидких грузов, таких, как жидкое топливо, вода, смазочное масло, водяной балласт и т. п.

Палубы, расположенные вверх от верхней палубы, носят название в соответствии с назначением: прогулочная шлюпочная плуба и т. п., за исключением палубы над рулевой рубкой, которая называется – верхний мостик (рис.32).

По длине корпус разделяется прочными водонепроницаемыми поперечными переборками, образующими водонепроницаемые помещения, которые называются отсеками. Минимальное количество таких отсеков определяется в соответствии с требованиями непотопляемости судна. Помещения, расположенные над вторым дном и предназначенные для размещения в них сухих грузов, называются трюмным и отсекам и или трюмами . Отсеки, в которых размещены главные силовые или котельные установки, соответственно называются машинными или котельными отделениями. При расположении машинного отделения в средней части судна, а части грузовых трюмов – в корму от них, для ограждения линии гребного вала, идущего от машины к гребному винту, делается туннель гребного вала.

Всякая емкость, образованная конструкциями корпуса и предназначенная для размещения в ней жидкого груза, называется цистерной.

Емкость для жидких грузов, размещенная вне второго дна, называется диптанком . Танкам и называются отсеки на наливных судах, предназначенные для перевозки жидких грузов. Отсеки в зависимости от расположения их по длине судна носят специальные названия. Концевой – первый отсек от форштевня называется форпиком , а первая поперечная водонепроницаемая переборка называется форпиковой или таранной. Последняя перед ахтерштевнем поперечная водонепроницаемая переборка называется ахтерпиковой , а отделяемый ею до кормового образования отсек называется ахтерпиком .
