К. Чайников - Общее устройство судов

Верхняя часть мачты, называемая топом, заканчивается шаром или специальной наделкой, называемой клотиком. В некоторых случаях для обеспечения устойчивости мачт, в особенности при качке судна, их раскрепляют тросами , которые в зависимости от направления, называются: вантами, когда они раскрепляют мачты в плоскости шпангоутов, и штагами, когда они поставлены по диаметральной ПЛОСКОСТИ судна.

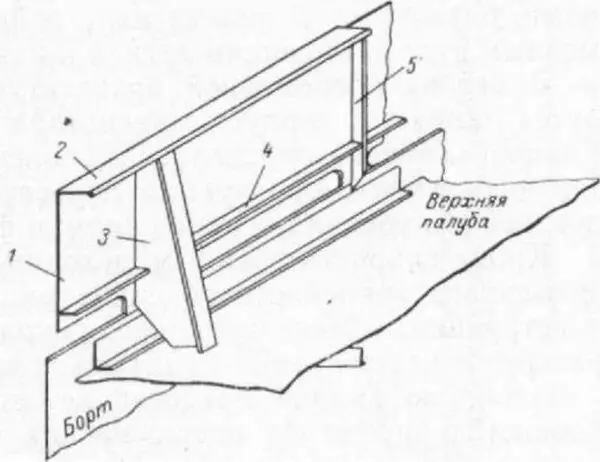

Рис. 33. Фальшборт. 1 – обшивка фальшборта; 2 – планширь; 3 – стойка фальшборта (контрфорс); 4 – продольное ребро жесткости; 5 – холостая стойка.

Первая от форштевня мачта на судне называется фок-мачтой, вторая – гротмачтой, третья – бизаньмачтой, четвертая – второй бизанью и т. д.

Такелаж – наименование всех тросов, составляющих вооружение отдельных мачт. Такелаж, служащий для удержания или постоянного раскрепления рангоута в надлежащем положении, называется стоячим , а весь остальной такелаж, который может передвигаться (скользить по блокам),-переменны м ил и бегучим, с его помощью выполняют работы, связанные с тягой, выбиранием и травлением.

Дельными вещами называют унифицированные или стандартные изделия, которые являются не составной частью корпуса судна, а частью его оборудования, необходимого для эксплуатации судна и нормальных условий обитаемости. К ним относятся: судовые двери, необходимые для доступа с палуб в закрытые помещения; горловины или крышки люков – для закрытия отверстий в палубах; иллюминаторы, окна и светлые люки – для естественного освещения судовых помещений; судовые трапы – для сообщения между палубами или схода за борт; петли, задрайки, крючки и прочие изделия.

Основной архитектурный тип судна определяется формой основного корпуса и его оконечностей, числом надстроек и рубок и их расположением на судне, размещением машинно-котельных отделений, расположением палуб, рангоута, дымовых труб и т. п. и их общим архитектурно-эстетическим оформлением, в совокупности обусловливающими общий вид судна.

Внешний вид судна не создается искусственно, а зависит от его основного назначения. Формы судна должны быть рациональными, в максимальной степени отвечающими его назначению. Развитие науки судостроения изменило архитектурный облик судна: от пароходов неуклюжих форм с вертикальными форштевнями, развитыми угловыми надстройками и т. п. перешли к современным судам, имеющим легкий и изящный вид.

В основу современной архитектурной композиции судна кладутся линии его корпуса, приспособленного для движения по воде. Главной линией, определяющей внешний облик судна, является бортовая линия, образуемая пересечением поверхностей борта и верхней палубы или верхней кромки фальшборта.

Кроме скорости хода и мореходных качеств, на архитектуру современного транспортного судна оказывают влияние элементы и конструкции, обеспечивающие сокращение времени погрузочно- разгрузочных операций на стоянке судна в порту.

СЛОЖНУЮ задачу представляет согласование надстроек с основным корпусом на пассажирских судах, внешний вид которых должен быть в максимальной степени эстетичен. Сдвиг надстроек надводного судна к носу и вписывание его контура в выпуклую каплевидную огибающую кривую со скругленным переходом от верхней палубы к форштевню (наподобие старой подводной лодки) создает впечатление нединамичности, чрезмерной перегруженности носовой оконечности надстройки, как бы стремление судна к дифференту на нос и зарыванию в волну.

Если же судно имеет подчеркнутую седловатость, согласованную с ней форму штевней и компоновку надстроек, облегчающие оконечности судна, и силуэт всех сооружений, находящихся выше верхней палубы, вписывается в плавную кривую, приближающуюся к трохоиде (форме волны), то внешний вид судна создает впечатление легкости, изящества и хорошей мореходности (рис. 34).

Для создания такой формы судна следует надстройки располагать ступеньками. Такое расположение и технически целесообразно.

В настоящее время появилась возможность помещения, расположенные выше верхней палубы (особенно на пассажирских судах), выполнять со сплошным остеклением, что придает надстройкам легкость и изящество.

Трубы – завершающая архитектурная деталь, они органически связаны с комплексом надстроек и создают эффект устремленности вверх, отчасти возмещая недостаток вертикальной устремленности, из-за которого современные суда сильно проигрывают в стройности и легкости парусникам с их устремленным вверх рангоутом и парусами.
