При движении судна на циркуляции у него возникает крен на борт, противоположный перекладке руля. Кренящий момент образуется от пары сил: центробежной силы инерции, приложенной в ЦТ судна, и силы гидродинамического давления, приложенной приблизительно посередине осадки. Максимального значения угол крена достигает при диаметре циркуляции, равном 5L, и становится тем больше, чем больше скорость судна и чем меньше диаметр циркуляции, и увеличение этих параметров может привести к опрокидыванию судна.

Ходкостью судна называется его способность перемещаться с заданной скоростью при затрате определенной мощности главных двигателей.

При движении судна на него сразу же начинают действовать силы сопротивления воды и воздуха, направленные в сторону, противоположную его движению, преодолеваемые упорным давлением движителя.

Изучение вопросов, связанных с закономерностью этих сопротивлений, дает возможность выбора наиболее рациональных обводов судна, обеспечивающих достижение скорости при минимальной затрате мощности двигателей.

Сопротивления движению судна возрастают при увеличении его скорости и равны сумме отдельных сопротивлений. Сопротивление воды слагается из:

а) сопротивления формы или вихревого сопротивления R ф, зависящего от формы погруженной части корпуса и создающихся за кормой вихревых образований воды, которые, отрываясь от судна, уносят с собой приобретенную ими живую силу вращательного движения. Чем полнее корпус судна и хуже его обтекаемость, тем больше вихрей и значительнее сопротивление;

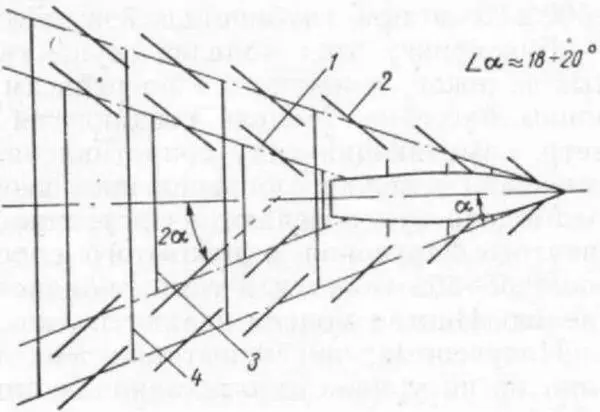

Рис. 26. Система волн, возникающих при движении судна. 1, 2 – расходящиеся кормовые и носовые соответственно; 3, 4 – поперечные носовые и кормовые соответственно.

б) сопротивления трения R т, которое зависит от скорости судна и величины поверхности погруженной в воду части корпуса. Сопротивление трения возникает оттого, что частички воды, соприкасающиеся с погруженной поверхностью корпуса, прилипают к ней и приобретают скорость судна. Соседние слои воды также начинают двигаться, но по мере удаления от поверхности корпуса скорость их постепенно снижается и пропадает совсем. Таким образом, на поверхности погруженной части корпуса образуется так называемый пограничный слой, в поперечном сечении которого скорость воды неодинакова. Экспериментальным путем получены формулы, с помощью которых определяется трение судовой поверхности.

Шероховатость поверхности увеличивает сопротивление трения, которое учитывается дополнительно.

На сопротивление трения большое влияние оказывает обрастание подводной части корпуса водорослями, ракушками и другими организмами, жувущими в воде, которое увеличивает трение между корпусом и водой. Известны случаи, когда через 4-5 месяцев после очистки подводной поверхности скорость судна из- за обрастания уменьшалась на 4-5 узл.

в) волнового сопротивления R В, зависящего от формы подводной части корпуса и представляющего собой затрату части мощности главного двигателя на образование системы волн, сопровождающей судно на ходу (рис. 26).

На малых скоростях образуются преимущественно расходящиеся волны. При увеличении скорости хода возрастает величина поперечных волн, на образование которых затрачиваются большие мощности; в.ч

г) сопротивления выступающих частей R , зависящего от сопротивления отдельных выступающих частей, расположенных в подводной части корпуса: рулей, кронштейнов, боковых килей, выступающих деталей приборов и т. п.

Для определения величины этих сопротивлений (за исключением сопротивления трения, которое определяется расчетно-экспериментальным путем), проводят испытания моделей судов в специальных опытовых бассейнах, размеры которых достигают 1500x20 м при глубине до 7 м. Длина моделей 2-8 м.

Буксировку этих моделей осуществляют с помощью специальных тележек, движущихся по рельсам, уложенным по обеим сторонам бассейна. Модель соединяется с тележкой через динамометр, замеряющий силу сопротивления модели при равномерном движении тележки с определенной скоростью вдоль бассейна. Модели судов делают из деревянного каркаса (скельтон), обтянутого парусиной и покрытого слоем парафина. Парафин хорошо обрабатывается и легко поддается переделкам и восстановлению. Иногда модели делают полностью из дерева.
