К. Чайников - Общее устройство судов

Следовательно, характер вынужденных колебаний судна зависит от профиля волны, а их период всегда равен периоду волны. Для уменьшения качки судна принимают ряд мер, условно разделяемых на общие и специальные. К общим мерам относится рациональный выбор формы теоретического чертежа судна , а к специальным- установка конструкций – успокоителей качки , создающих моменты, противодействующие качке судна.

Общими мерами, направленными на уменьшение заливаемости судна и погружение его оконечностей в волну, являются: седловатость палубы, расширение верхней части носовых шпангоутов, образующее развал бортов, а также установка в носовой части верхней палубы водоотбойного козырька, который разрушает покрывающую судно волну и отводит ее к бортам.

Для успокоения наиболее неблагоприятной и опасной бортовой качки применяют специальные меры, заключающиеся в установке успокоителей качки, которые делят на пассивные и активные. Действие первых основано на использовании энергии качания самого судна, действие вторых – на использовании внешних источников энергии, они искусственно управляются. Рассмотрим наиболее простые и эффективные успокоители качки.

1) Боковые (скуловые) кила (рис. 20) представляют собой простейшие пассивные успокоители, имеющие вид наделок в виде пластин площадью до 4% от площади ватерлинии. Эти пластины устанавливают по нормали к скуле в средней части корпуса вдоль линии тока воды, длиной до 40% от длины судна. Принцип действия этих килей заключается в создании момента, обратного моменту качания судна. Под действием таких боковых килей амплитуда бортовой качки уменьшается до 50%.

2) Бортовые пассивные цистерны (рис. 21) устроены по принципу сообщающихся сосудов в виде бортовых цистерн, соединенных водными и воздушными каналами с клапаном, регулирующим переливание воды между цистернами. Клапан регулирует воду с таким расчетом, чтобы она не поспевала за креном судна, а, отставая, переливалась бы по инерции в сторону поднимающегося борта, когда момент воды в цистерне, противодействуя наклонению судна, успокаивает его качку.

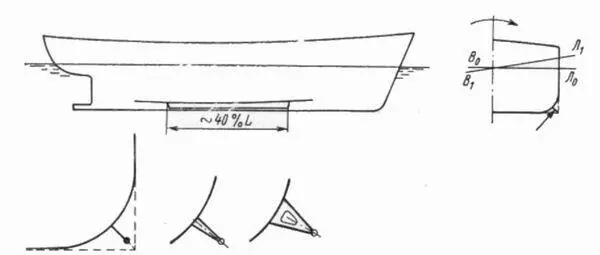

Рис. 20. Боковые кили и их конструкция.

Эти цистерны дают хорошие результаты как успокоители только при режимах качки, близких к резонансу. Во всех прочих случаях они почти не умеряют качку, а даже увеличивают его амплитуду.

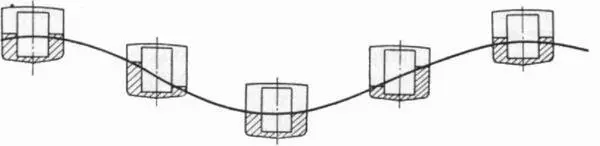

Рис. 21. Бортовые пассивные цистерны и положение в них жидкости при качке судна в резонанс с волной.

3) Бортовые активные цистерны представляют собой такие же бортовые цистерны, соединенные каналами, но вода в них перетекает под воздействием автоматически регулируемых насосов. Эти цистерны действуют эффективно при всех режимах качки судна. Вес воды, находящейся в активных цистернах (обычно их используют под пресную воду или топливо), должен составлять приблизительно 4% от водоизмещения судна.

4) Управляемые боковые рули (рис. 22) являются активными успокоителями качки и устанавливаются в подводной части корпуса в том районе, где ширина судна наибольшая.

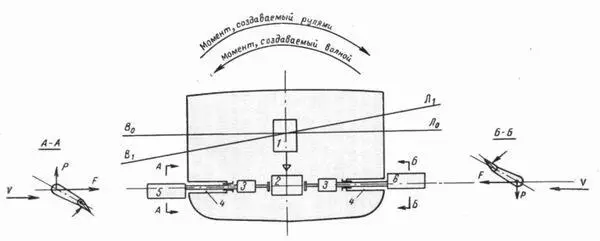

Рис 22 Схема работы управляемых боковых рулей левого борта, 1 – аппаратура управления; 2 – система управления; 3 – приводы рулей; 4- ниши для рулей; 5 -перо руля левого борта; 6 – перо руля правого борта. V-скорость и направление набегающего потока; Р – подъемная сила; F – лобовое сопротивление.

Перекладка рулей производится автоматически: на всплытие – на погружающемся борту, на погружение – на всплывающем борту судна. Подъемные силы, возникающие на рулях, образуют момент, обратный наклонению судна, умеряющий амплитуду качки до четырехкратного ее размера. Так как подъемная сила рулей зависит от скорости судна, боковые рули эффективны только на быстроходных судах.

При отсутствии качки для устранения дополнительного сопротивления движению судна и предотвращения поломки рулей при швартовке бортом боковые рули убирают в специальные ниши внутрь корпуса судна.

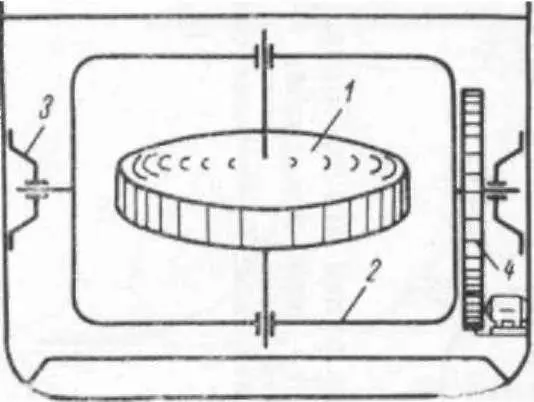

Рис. 23. Схема устройства гироскопического успокоителя качки. 1 – гироскоп; 2 – рама гироскопа; 3 – цапфы, конструктивно связывающие раму с корпусом; 4 – устройство, поворачивающее или тормозящее раму гироскопа.
