К. Чайников - Общее устройство судов

Непотопляемостью судна называется его способность сохранять плавучесть и остойчивость после затопления части внутренних помещений водой, поступившей из-за борта.

Непотопляемость судна обеспечивается запасом плавучести и сохранением положительной остойчивости при частично затопленных помещениях.

Если судно получило пробоину в наружном корпусе, то количество воды Q, вливающееся через нее, характеризуется выражением

где S – площадь пробоины, м²;

g – 9,81 м/сек²

Н – отстояние центра пробоины от ватерлинии, м.

Даже при незначительной пробоине количество воды, поступающее внутрь корпуса, будет так велико, что справиться с нею отливные насосы не в состоянии. Поэтому водоотливные средства ставят на судне исходя из расчета только удаления воды, поступающей уже после заделки пробоины или через неплотности в соединениях.

Чтобы предотвратить распространение по судну воды, вливающейся в пробоину, предусматривают конструктивные мероприятия: корпус делят на отдельные отсеки водонепроницаемыми переборками и палубами . При таком делении в случае получения пробоины затопится один или несколько ограниченных отсеков, отчего увеличится осадка судна и соответственно уменьшится высота надводного борта и запас плавучести судна.

Степень обеспечения непотопляемости судна зависит от его назначения. Так, на гражданских судах количество переборок и их размещение определяются удобством погрузки грузов, надежностью их крепления и возможностью работы с ними в трюме, а также тем условием, чтобы судовые машины и механизмы свободно размещались в отсеках и их было бы удобно обслуживать. С другой стороны, необходимо выполнение Норм Регистра СССР, согласно которым на основании Международной конвенции по спасению человеческих жизней на море грузовые суда при затоплении одного любого отсека, а пассажирские суда – при затоплении двух любых и даже смежных отсеков должны оставаться на плаву и сохранять не менее 75 мм высоты надводного борта от действующей ватерлинии до бортовой линии палубы переборок в любом положении судна (рис. 18).

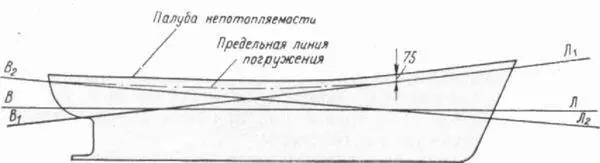

Рис. 18. Минимальная высота надводного борта судна, имеющего дифферент.

Палубой переборок или палубой непотопляемости называется палуба, до которой доводят по высоте поперечные водонепроницаемые переборки.

На судах, имеющих и продольные непроницаемые переборки (на пассажирских судах и кораблях ВМС), в случае получения пробоины в подводной части борта и затопления бортовых отсеков образуются одновременно дифферентующий и кренящий моменты в сторону поврежденного борта. Это должно быть принято во внимание при выборе расположения продольных и поперечных переборок на судне.

Деление судна на отсеки должно быть таким, чтобы при бортовой пробоине плавучесть судна исчерпывалась ранее его остойчивости: судно должно тонуть без опрокидывания.

Для спрямления судна, имеющего крен и дифферент, полученные при затоплении отсеков, а также для восстановления уменьшающейся при этом остойчивости, производят принудительное контрзатопление заранее подобранных отсеков с одинаковыми по величине, но с обратными по значению моментами. Например, если судно от пробоины получило крен на левый борт и дифферент на нос, то для его спрямления необходимо затопить кормо- вой отсек по правому борту с равным моментом. Спрямленное судно, естественно, получит дополнительную осадку, но с восстановленной остойчивостью будет продолжать сохранять свои мореходные качества (а корабль -и боевые качества, т. е. производить маневрирование и стрельбу из орудий, запуск реактивных снарядов).

Этот принцип контрзатопления отсеков судна впервые в мире, еще в 1875 г., был предложен выдающимся русским ученым и моряком С. О. Макаровым. В 1903 г. эта идея была использована для практического применения на боевых кораблях молодым тогда ученым, офицером, впоследствии выдающимся советским кораблестроителем, академиком А. Н. Крыловым. Им были предложены специальные таблицы, названные таблицам и непотопляемости , по которым для всех отсеков на корабле были заранее рассчитаны кренящие и дифферентующие моменты, возникающие при затоплении одного или группы отсеков, и заранее определены моменты и указаны отсеки, которые в этом случае необходимо затопить для спрямления корабля. Пользуясь таблицами, можно в сложной боевой обстановке быстро выровнять корабль, получивший пробоину, и восстановить его утраченные боевые качества. Таблицы непотопляемости в настоящее время должны быть составлены для каждого корабля.
