К. Чайников - Общее устройство судов

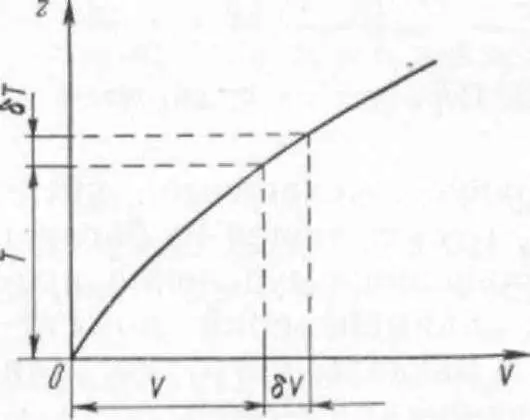

Рис. 13. Кривая грузового размера.

Эти кривые служат следующими характеристиками:

1) площади каждой из строевых выражают в соответствующем масштабе объемное водоизмещение судна;

2) абсцисса центра тяжести площади строевой по шпангоутам, измеренная в масштабе длины судна, равна абсциссе центра величины судна х c;

3) ордината центра тяжести площади строевой по ватерлиниям, измеренная в масштабе осадок, равна ординате центра величины судна z c. Грузовой размер представляет собой кривую (рис. 13), характеризующую объемное водоизмещение судна V в зависимости от его осадки Т. По этой кривой можно определить водоизмещение судна в зависимости от его осадки или решить обратную задачу.

Эта кривая строится в системе прямоугольных координат на основании предварительно вычисленных объемных водоизмещении по каждую ватерлинию теоретического чертежа. На оси ординат в выбранном масштабе откладывают осадки судна по каж- дую из ватерлиний и через них проводят горизонтали, на которых, также в определенном масштабе, откладывают значение водоизмещения, полученное для соответствующих ватерлиний. Концы полученных отрезков соединяют плавной кривой, которая и называется грузовым размером.

Пользуясь грузовым размером, можно определить изменение средней осадки от приема или расходования груза или по заданному водоизмещению определить осадку судна и т. п.

Остойчивостью называется способность судна противостоять, силам, вызвавшим его наклонение, и после прекращения действия этих сил возвращаться в первоначальное положение.

Наклонения судна возможны по разным причинам: от действия набегающих волн, из-за несимметричного затопления отсеков при пробоине, от перемещения грузов, давления ветра, из-за приема или расходования грузов и пр.

Наклонение судна в поперечной плоскости называют креном , а в продольной плоскости – дифферентом ; углы, образующиеся при этом, обозначают соответственно O и y,

Различают начальную остойчивость , т. е. остойчивость при малых углах крена, при которых кромка верхней палубы начинает входить в воду (но не более 15° для высокобортных надводных судов), и остойчивость при больших наклонениях .

Представим себе, что под действием внешних сил судно получило крен на угол 9 (рис. 14). Вследствие этого объем подводной части судна сохранил свою величину, но изменил форму; по правому борту в воду вошел дополнительный объем, а по левому борту равновеликий ему объем вышел из воды. Центр величины переместился из первоначального положения С в сторону крена судна, в центр тяжести нового объема – точку С 1. При наклонном положении судна сила тяжести Р, приложенная в точке G, и сила поддержания D, приложенная в точке С, оставаясь перпендикулярными к новой ватерлинии В 1Л 1образуют пару сил с плечом GK, являющимся перпендикуляром, опущенным из точки G на направление сил поддержания.

Если продолжить направление силы поддержания из точки С 1до пересечения с ее первоначальным направлением из точки С, то на малых углах крена, соответствующих условиям начальной остойчивости, эти два направления пересекутся в точке М, называемой поперечным метацентром .

Расстояние между метацентром и центром величины МС называется поперечным мета центрическим радиусом , обозначаемым р, а расстояние между точкой М и центром тяжести судна G – поперечной метацентрической высотой h 0. На основании данных рис. 14 можно составить тождество

h 0= p + z c– z g.

В прямоугольном треугольнике GMR угол у вершины М будет равен углу 0. По его гипотенузе и противолежащему углу можно определить катет GK, являющийся плечо м восстанавливающей судно пары GK=h 0sin 8, а восстанавливающий момент будет равен Мвосст = DGK. Подставляя значения плеча, получим выражение

Мвосст = Dh 0* sin 0,

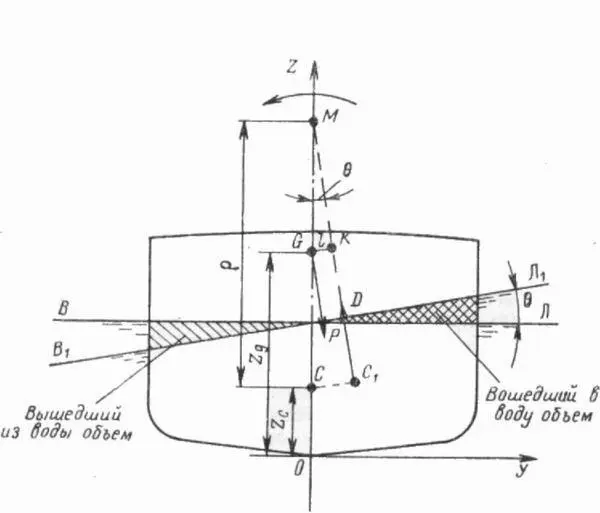

Рис. 14. Силы, действующие при крене судна.

Взаимное положение точек М и G позволяет установить следующий признак, характеризующий поперечную остойчивость: если метацентр расположен выше центра тяжести, то восстанавливающий момент положителен и стремится вернуть судно в исходное положение, т. е. при накренении судно будет остойчиво, наоборот, если точка М находится ниже точки G, то при отрицательном значении h 0момент отрицателен и будет стремиться увеличивать крен, т. е. в этом случае судно неостойчиво. Возможен случай, когда точки М и G совпадают, силы Р и D действуют по одной вертикальной прямой, пары сил не возникает, и восстанавливающий момент равен нулю: тогда судно надо считать неостойчивым, так как оно не стремится вернуться в первоначальное положение равновесия (рис. 15).
