К. Чайников - Общее устройство судов

По закону Архимеда вес плавающего тела равен весу объема жидкости, вытесненной этим телом,

D = Р = Vy,

где у – объемный вес забортной воды, т/м3, принимаемый в расчетах равным 1,000 для пресной воды и 1,025 – для морской воды.

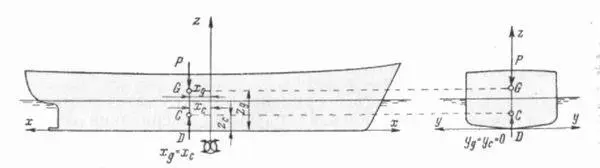

Рис. 10. Силы, действующие на плавающее судно, и точки приложения равнодействующих этих сил.

Так как вес плавающего судна Р всегда равен его весовому водоизмещению D, а их равнодействующие направлены противоположно друг другу по одной вертикали, и если обозначить координаты точки G и С по длине судна соответственно x gи х c, по ширине у gи у cи по высоте z gи z c, то условия равновесия плавающего судна можно сформулировать следующими уравнениями:

Р = D; x g= х c.

Вследствие симметрии судна относительно ДП очевидно, что точки G и С должны лежать в этой плоскости, тогда

y g= y c= 0.

Обычно центр тяжести надводных судов G лежит выше центра величины С, в таком случае

Z g› Z c

Иногда объем подводной части корпуса удобнее выразить через главные размерения судна и коэффициент общей полноты, т. е.

V = LBTб,

тогда весовое водоизмещение может быть представлено в виде

D = LBTбy.

Если обозначить через V nполный объем корпуса до верхней палубы, при условии водонепроницаемости закрытия всех бортовых отверстий, то получим

V n› V

Разность V n– V, представляющая некоторый объем водонепроницаемого корпуса выше грузовой ватерлинии, носит название запаса плавучести. При аварийном попадании воды внутрь корпуса судна увеличится его осадка, но судно останется на плаву, благодаря запасу плавучести. Таким образом, запас плавучести будет тем больше, чем больше высота надводного непроницаемого борта. Следовательно, запас плавучести является важной характеристикой судна, обеспечивающей его непотопляемость. Он выражается в процентах от нормального водоизмещения и имеет следующие минимальные значения: для речных судов 10-15%, для танкеров 10-25 %, для сухогрузных судов 30-50%, для ледоколов 80-90%, а для пассажирских судов 80-100%.

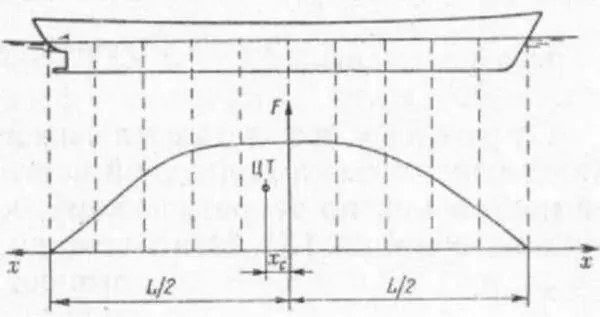

Рис. 11. Строевая по шпангоутам

Вес судна Р (весовая нагрузка) И координаты центра тяжести определяются расчетом, учитывающим вес каждой детали корпуса, механизмов, предметов оборудования, снабжения, запасов, грузов, людей, их багажа и всего находящегося на судне. Для упрощения вычислений предусматривается объединение отдельных наименований по специальности в статьи, подгруппы, группы и разделы нагрузки. Для каждого из них подсчитывается вес и статический момент.

Учитывая, что момент равнодействующей силы равен сумме моментов составляющих сил относительно той же плоскости, после суммирования по всему судну весов и статических моментов, определяют координаты центра тяжести судна G. Объемное водоизмещение, а также координаты центра величины С по длине от миделя х cи по высоте от основной линии z cопределяют по теоретическому чертежу методом трапеции в табличной форме.

Для этой же цели пользуются вспомогательными кривыми, так называемыми строевыми, вычерченными также по данным теоретического чертежа.

Различают две кривые: строевую по шпангоутам и строевую по ватерлиниям.

Строевая по шпангоутам (рис. 11) характеризует распределение объема подводной части корпуса по длине судна. Она строится следующим способом. Пользуясь методом приближенных вычислений, определяют по теоретическому чертежу площади погруженной части каждого шпангоута (w). По оси абсцисс откладывают в выбранном масштабе длину судна и на нее наносят положение шпангоутов теоретического чертежа. На ординатах, восстановленных из этих точек, откладывают в определенном масштабе соответствующие площади вычисленных шпангоутов.

Концы ординат соединяют плавной кривой, которая и является строевой по шпангоутам.

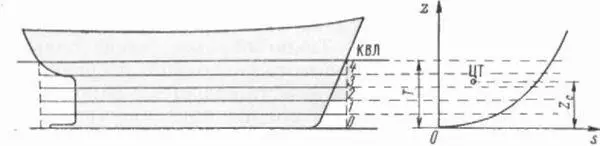

Рис. 12. Строевая по ватерлиниям.

Строевая по ватерлинии (рис. 12) характеризует распределение объема подводной части корпуса по высоте судна. Для ее построения по теоретическому чертежу подсчитывают площади всех ватерлиний (5). Эти площади в избранном масштабе откладывают по соответствующим горизонталям, расположенным по осадкам судна, в соответствии с положением данной ватерлинии. Полученные точки соединяют плавной кривой, которая и является строевой по ватерлиниям.
