При медленном действии сил, создающих кренящий момент, судно, наклоняясь, остановится тогда, когда кренящий и восстанавливающий моменты сравняются. При внезапном действии внешних сил, таких, как порыв ветра, натяжение буксира на борт, качка, бортовой залп из орудий и т. п., судно, наклоняясь, приобретает угловую скорость и даже с прекращением действия этих сил будет продолжать крениться по инерции на дополнительный угол до тех пор, пока не израсходуется вся его кинетическая энергия (живая сила) вращательного движения судна и его угловая скорость не превратится в нуль. Такое наклонение судна под действием внезапно приложенных сил называется динамическим наклонением . Если при статическом кренящем моменте судно плавает, имея лишь некоторый крен 0 СТ, то в случае динамического действия того же кренящего момента оно может опрокинуться.

При анализе динамической остойчивости для каждого водоизмещения судна строят диаграммы динамической остойчивости, ординаты которых представляют в определенном масштабе площади, образованные кривой моментов статической остойчивости для соответствующих углов крена, т. е. выражают работу восстанавливающей пары при наклонении судна на угол 0, выраженный в радианах. При вращательном движении, как известно, работа равна произведению момента на угол поворота, выраженный в радианах,

Т 1= М kp0.

По этой диаграмме все вопросы, связанные с определением динамической остойчивости, можно решить следующим образом (рис. 17).

Угол крена при динамически приложенном кренящем моменте можно найти, нанеся на диаграмму в том же масштабе график работы кренящей пары; абсцисса точки пересечения этих двух графиков дает искомый угол 0 ДИН.

Если в частном случае крепящий момент имеет постоянное значение, т. е. М кр= const, то работа будет выражаться

Т 2= М kp0.

а график будет иметь вид прямой, проходящей через начало координат.

Для того, чтобы построить эту прямую на диаграмме динамической остойчивости, необходимо отложить по оси абсцисс угол, равный радиану, и провести из полученной точки ординату. Отложив на ней в масштабе ординат величину Мкр в виде отрезка Nn (рис. 17), надо провести прямую ON, которая является искомым графиком работы кренящей пары.

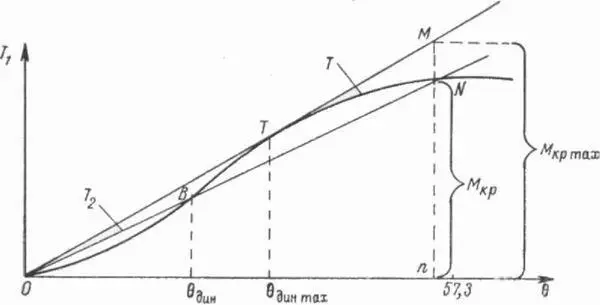

Рис. 17. Определение угла крена и предельного динамического наклонения по диаграмме динамической остойчивости.

На этой же диаграмме показан угол динамического наклонения 0 ДИН, определяемый как абсцисса точки пересечения обоих графиков.

С увеличением момента М крсекущая ON может занять предельное положение, обратившись во внешнюю касательную ОТ, проведенную из начала координат к диаграмме динамической остойчивости. Таким образом, абсцисса точки касания будет искодинмах мым предельным углом динамических наклонений 0 Ордината этой касательной, соответствующая радиану, выражает предельный кренящий момент при динамических наклонениях М крмах.

При плавании судно часто подвергается динамическому воздействию внешних сил. Поэтому умение определить динамический кренящий момент при решении вопроса об остойчивости судна имеет большое практическое значение.

Изучение причин гибели судов приводит к выводу, что в основном суда гибнут из-за потери остойчивости. Для ограничения потери остойчивости в соответствии с различными условиями плавания, Регистром Союза ССР разработаны Нормы остойчивости судов транспортного и промыслового флота. В этих нормах основным показателем является способность судна сохранять положительную остойчивость при совместном действии на него бортовой качки и ветра. Судно отвечает основному требованию Норм остойчивости, если при наихудшем варианте загрузки его М КРостается меньше M ОПР.

При этом минимальный опрокидывающий момент судна определяется по диаграммам статической или динамической остойчивости с учетом влияния свободной поверхности жидких грузов, бортовой качки и элементов расчета парусности судна для различных случаев нагрузки судна.

Нормами предусматривается целый ряд требований к остойчивости, например: M КР‹ M ОПР, коэффициент запаса остойчивости

метацентрическая высота должна иметь положительное значение, угол заката диаграммы статической остойчивости должен быть не менее 60°, а с учетом обледенения – не менее 55° и т. п. Обязательное соблюдение этих требований при всех случаях нагрузки дает право считать судно остойчивым.
