К. Чайников - Общее устройство судов

В дальнейшем трудами академика Ю. А. Шиманского, профессора В. Г. Власова и других советских ученых наука о непотопляемости корабля получила такое развитие, при котором практически исключается гибель корабля от потери остойчивости при боевом повреждении корпуса.

Качка судна – колебательные движения, которые судно совершает около положения его равновесия. Различают три вида качки судов:

а) вертикальную – колебания судна в вертикальной плоскости в виде периодических поступательных перемещений;

б) бортовую (или боковую)-колебания судна в плоскости шпангоутов в виде угловых перемещений;

в) килевую (или продольную) качку – колебания судна в диаметральной плоскости также в виде угловых перемещений. При плавании судна на взволнованной поверхности воды часто все три вида качки возникают одновременно или в различных комбинациях. Существенное влияние на все виды качки судна оказывает направление его движения по отношению к бегу волны. Качка судна вредно отражается на его эксплуатационных и мореходных качествах.

Перечислим вредные последствия качки:

а) периодический подъем и зарывание в волну оконечностей судна, вызывающие дополнительное сопротивление движению и выход из воды гребного винта, что приводит к потере его упора и снижению скорости хода, увеличению расхода топлива, заливаемости палубы и ухудшению условий обитаемости судна;

б) создание таких условий, которые могут привести к опрокидыванию судна из-за потери им поперечной остойчивости;

в) ухудшение условий эксплуатации машин и механизмов, а также дополнительные нагрузки на прочные связи корпуса от удара волн и действия сил инерции, возникающих при качке;

г) снижение эффективности артиллерийской или торпедной стрельбы на кораблях, затруднение работы ракетных установок;

д) вредное физиологическое воздействие на людей (заболевание морской болезнью).

Принято различать два вида колебаний судна на качке: свободные (на тихой воде), которые происходят по инерции после прекращения сил, вызвавших их, и вынужденные , которые вызываются внешними периодически приложенными силами, например морским волнением.

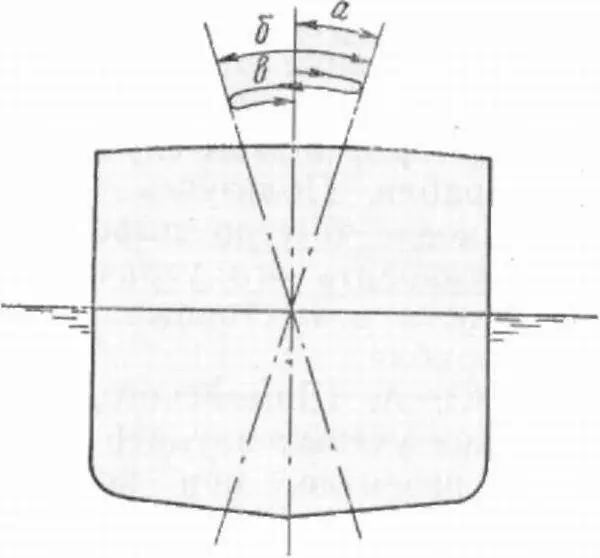

Рис. 19. Характеристики качки: а – амплитуда; б – размах; в – период качки.

Основной причиной качки судна является одновременное действие на него волн, сил плавучести и остойчивости. Основными характеристиками качки как периодического колебательного движения судна являются: амплитуда, размах и период качки (рис. 19).

Амплитудой качки называется наибольшее отклонение судна от исходного положения, измеренное в градусах.

Размах качки – сумма двух последовательных амплитуд (наклонение судна на оба борта).

Период качки -время между двумя последовательными наклонениями или время, в течение которого судно совершает полный цикл колебаний, возвращаясь к тому положению, при котором начался отсчет.

Период качки судна оказывает влияние на характер качки: при большом периоде качка совершается плавно, наоборот, при малом периоде качка происходит порывисто, вызывая тяжелые последствия.

Период (в секундах) свободной бортовой качки вычисляется по следующей формуле:

где k – коэффициент, зависящий от типа судна; его величина лежит в пределах 0,74/0,80;

В – расчетная ширина судна по действующую ватерлинию, м;

h 0– начальная поперечная метацентрическая высота, м.

Из приведенного значения видно, что судно, обладающее большой остойчивостью, имеет порывистую качку, существенно влияющую на его эксплуатацию.

Период (в секундах) свободной вертикальной качки на тихой Rone насчитывается по приближенной формуле

а килевой качки – по формуле

где Т 0– осадка судна, м.

При плавании судна на взволнованной воде, поскольку судно увлекается движением воды и до некоторой степени является поверхностной частицей, участвующей в орбитальном движении, равнодействующая приложенных к судну сил веса, сил плавучести и сил инерции направлена по нормали к склону воды. Изменение профиля волны непрерывно отражается на форме подводного объема судна и его величине, что приводит к вынужденным колебаниям судна.
