Андрей Кашкаров - Системы видеонаблюдения. Практикум

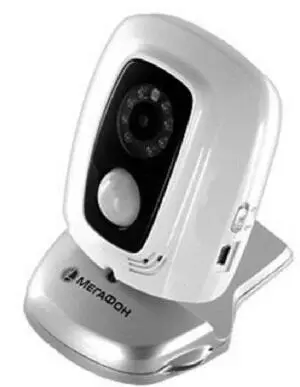

Рис. 2.31. Внешний вид видеокамеры V900

Технические характеристики

✓ CPU: GSM 900 / GSM 1800, GPRS;

✓ 0,3 MPix CMOS матрица;

✓ снимки JPEG с разрешением 640×480, 320×240 и 160×128 Pix;

✓ угол обзора камеры и датчика движения – 60°;

✓ инфракрасная подсветка до 6 м;

✓ встроенный микрофон для удаленного прослушивания;

✓ управление с ПДУ до 50 м;

✓ серийная съемка до 8 кадров;

✓ отправка ММС на E-mail;

✓ автономная работа до 24 часов (Li-Ion, 800 mAh);

✓ питание от сети 100–240 В, 50 Гц;

✓ температура эксплуатации —10…+45 °C;

✓ размеры – 124×86×42 мм;

✓ вес – 160 г.

Мобильная камера 3G MF-68 представлена на рис. 2.32.

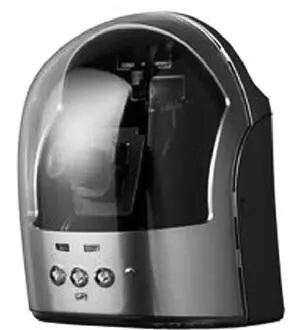

Рис. 2.32. Внешний вид мобильной камеры 3G MF-68

Технические характеристики

✓ CPU: UMTS 850/UMTS 1900/UMTS 2100;

✓ 0,3 MPix с помощью CMOS матрицы;

✓ режим ночной съемки при освещении менее 20 люкс;

✓ MPEG4, H.263; 176×144 Pix; 12,67 кадра в секунду;

✓ угол обзора: 40° вверх, 5° вниз, 45° вправо и влево;

✓ возможность дистанционного управления объективом по телефону;

✓ автономная работа – до 200 часов (Li-Ion, 1450 мА/ч);

✓ питание от сети – 100–240 В, 50 Гц;

✓ температура эксплуатации —10…+45 °C;

✓ размеры: 105×85×112 мм;

✓ вес: 263 г.

Все рассмотренные камеры со встроенным аккумулятором, сетевым адаптером, подставкой-креплением имеют крепежные шурупы, предполагается специальный тарифный план.

В заключение предлагаю еще одну иллюстрацию использования профессиональной видеокамеры.

На рис. 2.33 представлен вид видеокамеры с автономным (с помощью ветрогенератора) питанием, «состоящей» на службе ГИБДД России – для контроля дорожной обстановки, скоростного режима и нарушения ПДД.

Она «видит» днем и ночью, не зависит от удаленности (поскольку питается автономно) и передает сигнал на ближайший пост (или автомобиль) ГИБДД, который может быть расположен удаленно.

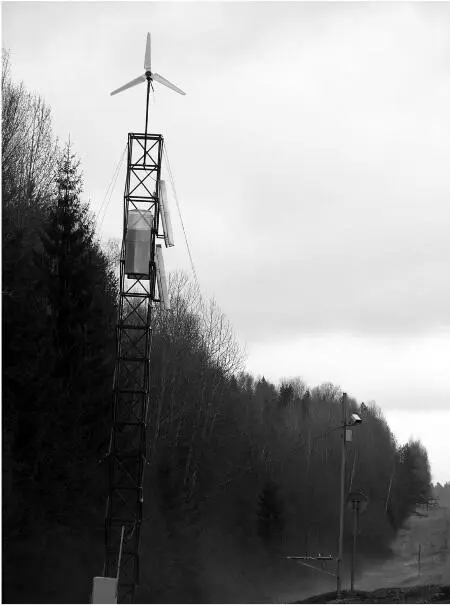

Рис. 2.33. Видеокамера с автономным питанием на трассе Санкт-Петербург – Вологда

Беспроводная камера наблюдения мощностью 250 мВт передает цветное изображение и звук на расстояние всего 30 м (китайским производителем заявлено 120). В качестве приемника сигнала может быть телевизор (формат PAL или SEKAM) или сотовый телефон, который «ловит» в ТВ диапазоне UNF.

Тем не менее данная видеокамера обеспечивает идеальное изображение и хороший звук.

Выпускается в двух вариантах на одной схемотехнике, варианты отличаются дизайном и диаметром объектива, уличным или внутренним(для использования внутри помещений) исполнением (также у уличного исполнения имеется инфракрасная подсветка).

Внешний вид этой видеокамеры представлен на рис. 2.34.

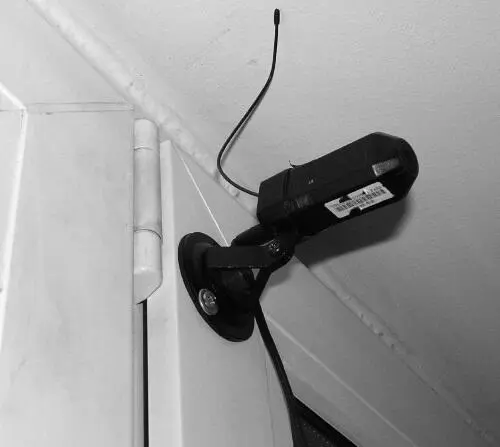

Рис. 2.34. Внешний вид камеры GE8428

Видеонаблюдение осуществляется по каналу UNF, на который настраивается телевизор.

Имеется поддержка терминалов электронного оборудования с функцией аналоговых телевизоров. Разрешение – 400 пикселей.

Поддержка одновременно 8 каналов камер. Встроенные перезаряжаемые батареи (аккумуляторы) могут работать до 4 часов подряд.

Цифровая видеоняня – это устройство, с помощью которого можно наблюдать за ребенком или контролировать «картинку» в удалении, к примеру в автомашине, когда вы из нее вышли (но оставили на 1–2 минуты ребенка или постороннего человека). Вариантов применения видеоняни, конечно, может быть очень много.

Устройство состоит из двух или трех частей (в зависимости от модели может быть два передающих блока и один приемный): один блок остается у ребенка в комнате, другой (приемник) помещается туда, где находитесь вы. Таким образом, видеоняня мобильна; выходя за покупками по соседству с домом или к соседям можно быть уверенным, что видеоконтроль за ситуацией не прервется. А насколько далеко может передавать сигнал современная видеоняня, рассмотрим далее на примере нескольких популярных моделей.
