Есть и другие видеокамеры, собираемые из отдельных модулей, к примеру электронный модуль BM9225, представленный на рис. 2.24.

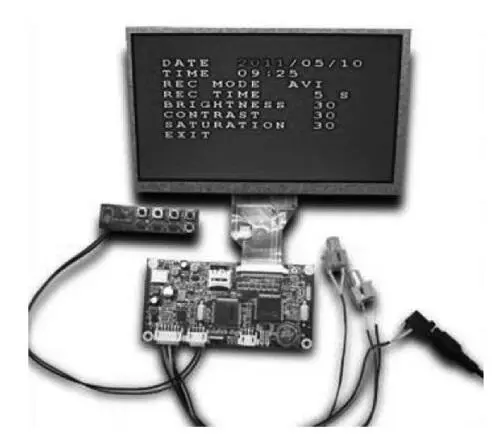

Рис. 2.24. Вид на подключенный к дисплею электронный модуль BM9225

Модуль имеет композитные входы и выходы, позволяющие подключить его к любому источнику видео– и звукового сигнала с аналоговыми выходами. Встроенные энергонезависимые часы реального времени фиксируют время и дату на записываемых файлах.

На рис. 2.25 представлен вид на плату устройства с разъемами для подключения питания и внешнего дисплея.

Технические характеристики

✓ Диагональ – 7;

✓ габаритные размеры LCD – 76×64×4 мм;

✓ соотношение сторон экрана – 4:3;

✓ углы обзора верх/низ/лево/право – 45/65/65/65;

✓ яркость – 250 кд/м 2;

✓ контрастность – 500:1;

✓ выход – композитное видео CVBS;

Рис. 2.25. Вид на плату устройства с разъемами для подключения питания и внешнего дисплея

✓ частота кадров записанного видео – 25 /с;

✓ объем карты памяти (в комплекте) – 1 Гб, допустим максимальный объем до 8 Гб и выше;

✓ напряжение питания DC – 9-12 В;

✓ рабочая температура —10–+ 60 °C;

✓ ток потребления – 320 мА;

✓ шлейф для подключения видео и питания – 1;

✓ miсroSD карта памяти 1 Гб – 1.

Назначение кнопок на плате управления

✓ SW4: захват картинки/удаление;

✓ SW5: просмотр картинок/выход из меню;

✓ SW6: запись видео/возврат;

✓ SW7: меню/просмотр;

✓ SW8: просмотр видео/разрешение.

Модуль позволяет записывать на встроенную карточку памяти (microSD) цветное изображение со звуковым сопровождением и в дальнейшем воспроизводить его на мониторе.

Устройство оснащено LED подсветкой.

Встроенные часы реального времени фиксируют время, дату и год на записываемых файлах.

Режим записи видео

Предварительно в меню выберите режим записи видео (REC MODE – AVI).

Выберите необходимую максимальную длительность ролика (REC TIME – 5-120 секунд).

Подайте на модуль видеосигнал с медиа-проигрывателя либо с цифровой видеокамеры (например МР1900).

Изображение должно отображаться на дисплее. Нажмите кнопку SW6. В режиме записи в верхнем левом углу дисплея мигает красная точка, а в нижнем левом углу отображается время записи. Для остановки записи снова нажмите SW6.

Режим захвата изображения

Предварительно в меню выберите режим записи изображения (REC MODE – PICTURE).

Подайте на модуль видеосигнал с медиа-проигрывателя либо с цифровой видеокамеры (например МР1900). Изображение должно отображаться на дисплее.

Коротко нажмите SW4 – текущая картинка видеоряда запишется на встроенную карту памяти.

Режим просмотра видео

Нажмите SW8. Нажимая SW6 и SW8, выберите необходимый ролик. Нажмите SW7 для его просмотра.

Нажмите SW4 для удаления ролика (на запрос подтверждения удаления вторично нажмите эту кнопку).

Режим просмотра изображений

Нажмите SW5. Просматривайте сохраненные кадры, нажимая SW8 и SW6. Нажмите SW4 для удаления кадра (на запрос подтверждения удаления вторично нажмите эту кнопку).

Назначение разъемов

Разъем J101. Назначение контактов (по цветам проводов):

✓ красный – выход видео;

✓ черный – общий провод;

✓ белый – вход видео;

✓ зеленый – общий провод;

✓ желтый – общий провод;

✓ фиолетовый +9–12 В.

Разъем J105. Двухпроводной шлейф к панели управления.

Разъем J103:

1. Аудиовыход.

2. Общий.

3. Микрофон.

Настройка времени, даты, параметров дисплея и записи

✓ нажмите кнопку SW7 для выхода в меню;

✓ кнопками SW4 и SW7 выберите необходимый параметр;

✓ кнопками SW6 и SW8 выберите необходимое значение;

✓ для выхода из меню нажмите SW5.

Такой видеорегистратор идеально подходит для построения системы видеонаблюдения на небольших объектах: квартира, дача, загородный дом.

Подключение видеокамер

Установите камеру в выбранном месте, видеокабель для подключения видеокамеры поставляется вместе с камерой или приобретается отдельно. Подключите компьютер к электрической сети и включите его, операционная система обнаружит новое устройство.
