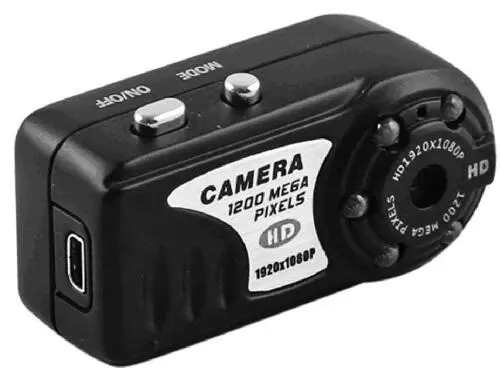

Рис. 2.21. Внешний вид усовершенствованного видеорегистратора Mini DV Camcorder T8000 HD

Технические характеристики и обзор функционала видеорегистратора Mini DV Camcorder T8000 HD

Устройство Mini DV Camcorder T8000 HD является миниатюрной DV камерой, которая имеет свои особенности: простая в использовании, изысканная, красивая и практичная, ее легко носить с собой, и она благоприятствует большинству пользователей, поскольку имеет следующие функциональные особенности:

✓ ночное видение;

✓ 1920×1080 в формате записи 30 кадров в секунду;

✓ запись в любое время;

✓ высокое качество изображения HD1080P пальца DV;

✓ компактная конструкция формы, портативный DV;

✓ поддержка зарядки во время записи;

✓ чувствительный встроенный микрофон.

Включение достаточно простое: нажать кнопку «Вкл.», 2 раза моргнет красный и загорится постоянно – так включается режим ожидания. Выключение – 3 раза моргнет красный светодиод и затухает.

Фото. В режиме ожидания нажать 1 раз кнопку «Фото», моргнул и засветился красный, фото сделано. Здесь, при съемке, важно не дергать камеру и не держать корпус видеокамеры вверх ногами.

Видео. В режиме ожидания нажать и подержать кнопку «Видео», моргнул 4 раза красный светодиод, пошла запись видео, причем световой индикации нет.

При видеосъемке важно не дергать камеру и не держать ее корпус вверх ногами. Остановка видео: нажать 1 раз кнопку «Видео», пока не засветится красный индикаторный светодиод.

Зарядка внутреннего аккумулятора. Подсоедините к USB-порту ПК или USB зарядному устройству. Когда зарядка идет – красный светодиод моргает, когда зарядка окончена – световой индикации нет.

Установка даты и времени. В последних прошивках автоматически на карте памяти формируется файл TAG, в котором нужно подправить число и время, после этого вставить карту памяти в устройство и включить его. Дата обновится и будет постоянной до тех пор, пока вы не поменяете флешку.

В табл. 2.2 представлены технические характеристики видеорегистратора Mini DV Camcorder T8000 HD.

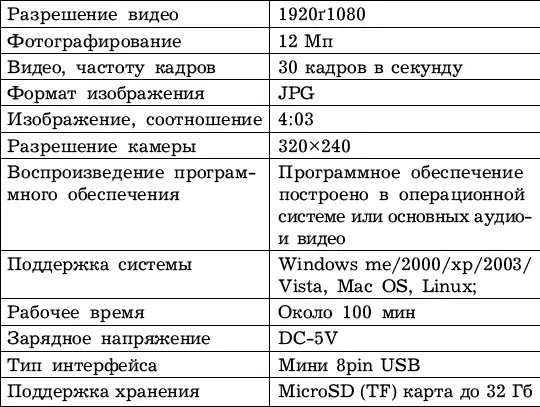

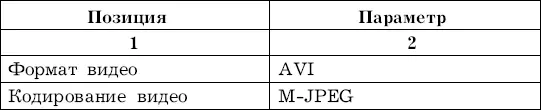

Таблица 2.2

Технические характеристики видеорегистратора Mini DV Camcorder T8000 HD

Эффективность миниатюрных видеокамер на примере AdvoCam HD1, Mini DV Camcorder T8000 HD и аналогичных в части улучшения чувствительности при записи звука можно повысить несложным способом – не делая при этом вмешательства в схему устройства.

При эксплуатации устройства обнаружился недостаток в части относительно малой чувствительности микрофона.

По техническим характеристикам устройства AdvoCam HD1, Mini DV Camcorder T8000 HD запись ведется при силе звука (непосредственно в районе видеокамеры) более 65 дБ.

Это такая громкость звука, при которой отчетливо слышна речь другого человека на расстоянии 2 м.

Поэтому качество и громкость записанного видеокамерой звука (при условии удаления источника) оставляет желать лучшего.

Но недостаток можно исправить; для этого придется вскрыть корпус устройства и открыть чувствительную рабочую поверхность электретного микрофона (аналог установленного в сотовых телефонах).

Для того чтобы открыть заднюю крышку видеокамеры и получить доступ к печатной плате и радиоэлементам, необходимо открутить 4 винта по периметру корпуса. Два из них (на стороне, близкой к объективу) закрыты резиновыми заглушками так, что их не сразу можно обнаружить.

После того как задняя крышка корпуса видеокамеры будет снята, устройство предстанет в виде, иллюстрированном на рис. 2.22.

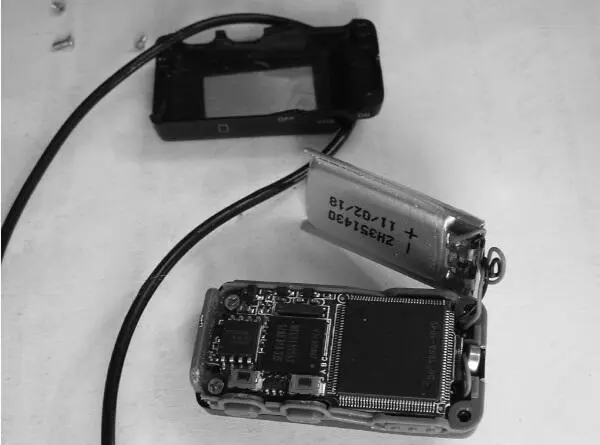

Рис. 2.22. Вид на внутреннее устройство мини видеокамеры AdvoCam HD1 – аккумулятор и печатную плату

В месте, где электретный микрофон касается стенки пластмассового корпуса, монтажным инструментом я убрал часть стенки корпуса. Получился вид, представленный на рис. 2.23.

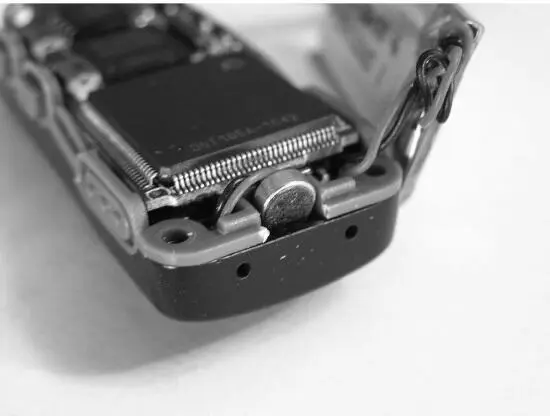

Рис. 2.23. Вид, иллюстрирующий электретный микрофон

Затем в обратной последовательности собираем корпус. Камера готова к работе; теперь она «слышит» почти в два раза лучше и записывает даже относительно тихий звук, который – при желании – можно дополнительно усилить аппаратными средствами ПК.
