Мобильная 3G видеокамера GC19 (рис. 2.26) позволяет вести удаленное наблюдение за помещением, в котором установлена. Сигнал передается по сетям сотовой связи. Устройство имеет отсек для установки сим-карты.

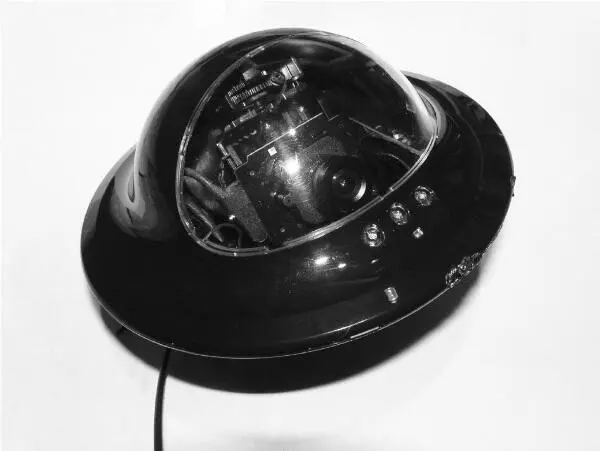

Рис. 2.26. Внешний вид компактной видеокамеры GC19

Устройство автоматически принимает вызовы с 3G-телефона, поддерживающего функцию «видеозвонок», и передает видеоизображение и звук в режиме реального времени. Камера позволяет вести запись видеоданных на карту памяти в режиме on-line или по запрограммированному владельцем расписанию.

Встроенный датчик движения обеспечивает оперативное уведомление об активности в месте установки камеры по SMS, MMS или с помощью видеозвонка.

Авторизация осуществляется по номеру телефона и вводимому коду во время видеозвонка. Функция «белый список» позволяет задать индивидуальные пароли доступа к устройству для 20 пользователей.

Удаленное управление камерой осуществляется в режиме реального времени с помощью тоновых команд (DTMF) или off-line с помощью SMS. Встроенный интерфейс позволяет:

✓ поворачивать камеру в четырех направлениях;

✓ настраивать систему тревожных оповещений;

✓ управлять громкостью прослушивания;

✓ составлять расписание записи видеоданных и работы датчика движения;

✓ просматривать записанные видеофрагменты;

✓ формировать «белые списки» для абонентов (номеров телефона). Встроенный аккумулятор позволяет работать автономно, в местах, где сложно обеспечить бесперебойное питание устройства.

Технические характеристики

✓ CPU ARM11 SiRF Atlas-IV, AT-840, 500 МГц, два ядра;

✓ стандарт GSM 900/GSM 1800;

✓ GSM-модуль поддержка GPRS;

✓ матрица 0,3 MPix CMOS цветная матрица;

✓ разрешение ММS изображения – фотоcнимки JPEG с разрешением 160×128, 320×240, 680×480 Pix;

✓ угол обзора камеры и датчика движения – 60° (по горизонтали и вертикали);

✓ режим ночной съемки: максимальная дальность действия инфракрасной подсветки до 6 м;

✓ встроенный микрофон для удаленного прослушивания (возможность дистанционного прослушивания по телефону);

✓ дальность эффективной работы ПДУ: управление дистанционно с пультов в прямой видимости до 50 м;

✓ светодиодная индикация: 5-цветная индикация заряда батареи, 2-цветная индикация мощности сигнала сети;

✓ серийная съемка до 8 MMS (кадров) в серии – в зависимости от размера изображений;

✓ отправка ММС на E-mail (отправка фотоснимка по MMS на телефон абонента в случае срабатывания датчика движения и по SMS-запросу);

✓ автономная работа – до 24 часов (Li-Ion, 800 мА/ч);

✓ питание от осветительной сети переменного тока – 100–240 В, 50 Гц;

✓ температура эксплуатации —10…+45 °C;

✓ размеры – 124×86×42 мм;

✓ вес – 160 г.

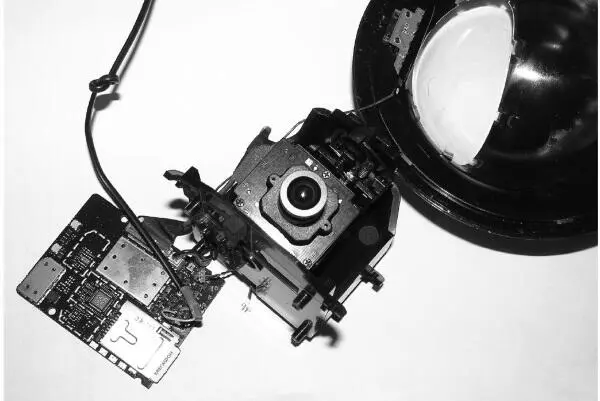

Рис. 2.27. Вид на камеру с разобранным корпусом 3G видеокамеры GC19

На рис. 2.27-2.30 представлены:

✓ вид на камеру с разобранным корпусом;

✓ вид на оригинальную GSM-антенну;

✓ вид на плату соединений видеокамеры;

✓ вид на аккумулятор видеокамеры.

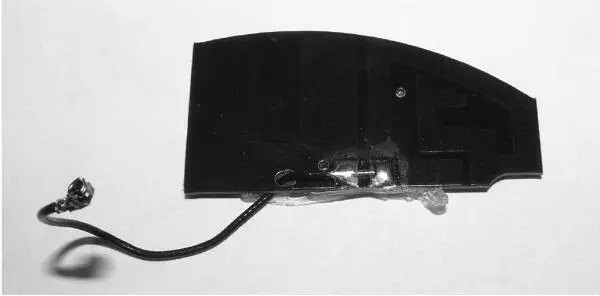

Рис. 2.28. Вид на оригинальную GSM-антенну видео 3G видеокамеры GC19

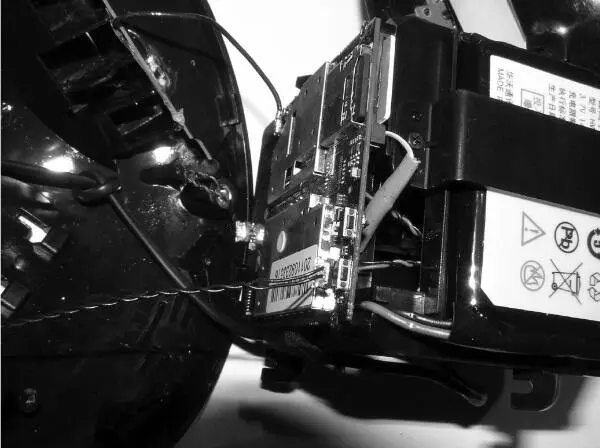

Рис. 2.29. Вид на плату соединений видео 3G видеокамеры GC19

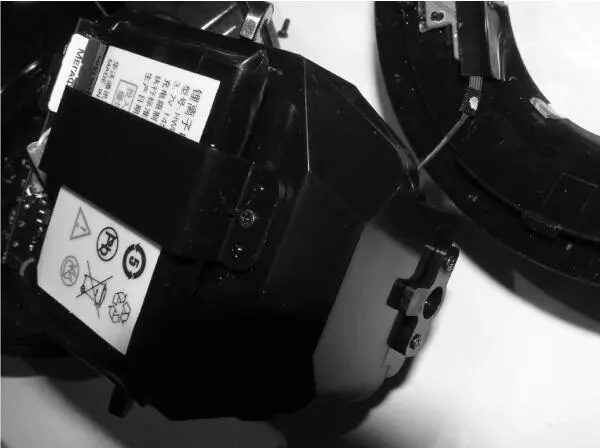

Рис. 2.30. Вид на аккумулятор видеокамеры GC19

Особенности, выявленные при эксплуатации

Самым слабом местом данного устройства является разъем miniUSB для питания от внешнего сетевого адаптера (5 В, 0,2 А). Поэтому в ряде случаев приходится или менять его на аналогичный, или подпаивать проводники непосредственно на печатную плату с SMD-элементами – для большей надежности электрического соединения и долговременной работы.

ВАЖНО!

По состоянию на апрель 201✓ года по тарифному плану Мегафон-онлайн пакет 20 MMS обходился семейному бюджету в 45 рублей, что позволяло также 4 раза в день прослушивать обстановку в зоне ответственности видеокамеры.

Камера мобильного наблюдения V900 имеет аналогичный (предыдущей) функционал и предназначена для тех же задач. Внешний вид ее несколько отличается, и представлен на рис. 2.31.
