Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

22. Топливные цистерны

23. Отсек вспомогательных механизмов

24. 127-мм АУ

25. ПУ ПЛРК ASROC

26. Погреб ПЛУР

27. Помещение вспомогательного оборудования БИП

28. БИП

29. Пост СУАО с АП РЛС SPC-53D/F

30. АП средств SLQ-32 (V)2

31. АП РЛС SPS-40B

32. АП навигационной РЛС LN66

33. АП РЛС SPS-67

34. Кают-компания

35. Ангар

36. ПУ ЗРК "Sea Sparrow"

Главная энергетическая установка:

тин.,. ПТУ

количество х тип T3A -

- суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox»

(84,4 кг/см', 510°С)

количество гребных винтов..1 ВФШ

Скорость хода наибольшая, уз 27

Дальность плавания ходом 22 уз, мили.4 000

Экипаж, чел. (в том числе офицеров) 288 (20)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса. ASROC

количество ПУ х направляющих (тип ПУ).1x8 (Мк 112)'*

боекомплект..16 ПЛУР RUR-5A

Зенитный ракетный комплекс:

тип комплекса «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 25)

боекомплект. 8 ЗУР RIM-7E-5

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1x 1 - 127/54 (Мк 42 мод. 9)

СУ. Мк 68 Mod 3 с РЛС SPG-53D/F

Противолодочное:

количество ТА х труб (тип ТА).4 х 1 - 324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

СУ противолодочного оружия Мк 114 мод. 6

Авиационное:

количество х тип вертолетов. 1 х ВО 105СВ

оборудование ВПП. светотехническое

тип ангара.телескопический

Радиоэлектронное:

БИУС FRISTS с системой Link 14

РЛС обнаружения ВЦ. SPS-40B

РЛС обнаружения НЦ.SPS-10 или SPS-67

РЛС навигационная LN66

средства РТР SLO-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с антенной в бульбовом обтекателе.SQS-26 СХ

система противоторпедной защиты T Mk 6/SLQ-25 «Nixie» ПРИ системы TACAN. SRN-15

" Две направляющие ПУ доработаны для пуска ПКР «Нагрооп»

Корабли типа Knox были выведены из состава ВМС США в 1992-1993 гг. Ignocio Allende и Mariano Abasolo приобретены у США 29 января 1997 г., а третий корабль -в 1998 г. Все они вошли в состав ВМС Мексики 23 ноября 1998 г., после капитального ремонта, проведенного на одной из верфей США. В ходе него ЗАК «Vulcan Phalanx» заменили на ЗРК «Sea Sparrow». Передаваемый в 2000 г. однотипный фрегат Whipple, как и б. Roark, предполагается использовать в качестве источника запчастей. Подробно о кораблях типа Кпох см. разделы о фрегатах Греции, Египта, Тайваня и Турции.

Водоизмещение, т:

стандартное 2 360

полное.. 2 650

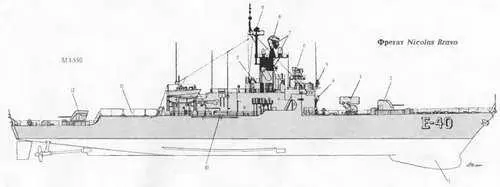

1. Обтекатель антенны ГАС SQS-26 AXR

2. 76-мм АУ

3 ПУ ПАРК ASROC

4. Пост погрузки боезапаса и приема грузов на ходу в море

5. Антенна системы SATCOM*

6. Пост СУАОМк 56 с АП РЛС Мк 35

7. АП средств РЭП WLR-1, WLR-3 и ULQ-6*

8. АП РЛС SPS-40D

9. АП РЛС SPS-10F 10 324-.ммТА

11. ВПП для вертолета

12. 57-мм АУ

* Будут установлены с началом боевых действий

ФРЕГАТ HERMENEGILDO GALEANA

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая.12,3

осадка при полном водоизмещении 4,1

осадка наиболее выступающей частью. 7

Главная энергетическая установка:

тип, ПТУ

количество х тип ТЗА-

- суммарная мощность, л.с. 1 х «De Laval» - 20 000

количество х тип главных котлов

(параметры пара)., 2 х «Foster - Wheeler» (84,4 кг/см', 510°С)

количество гребных винтов. 1 ВФШ

Скорость хода наибольшая, уз 23,5

Дальность плавания ходом 15 уз, мили 3 924

Экипаж, чел.(в том числе офицеров) 207 (17) Вооружение:

Противолодочный ракетный комплекс:

тип комплекса.ASROC

количество ПУ х направляющих (тип ПУ). 1 х 8 (Мк 112)

боекомплект.. 8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 2 - 76/50 (Мк 33)

СУ. Мк 56 с РЛС Мк 35

резервная ОЭСУ NA 18

количество АУ х стволов (тип АУ)… 1 х 1-57/70 (Мк 2 «Bofors»)

Противолодочное:

количество ТА х труб (тип ТА). 4 x 1 - 324-мм (Мк 32 мод. 7)

боекомплект. 14 торпед Мк 46 мод. 5

СУ противолодочного оружия. Мк114 Авиационное:

оборудование ВПП светотехническое

Радиоэлектронное:

РЛС обнаружения ВЦ SPS-40 D

РЛС обнаружения НЦ. SPS-10F

РЛС навигационная. LN66

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 33 (2 х 6 - 112-мм)

ГАС с антенной в бульбовом обтекателе.SQS-26 AXR
