Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

ГАС с подкильной антенной«Spherion»

система противоторпедной защиты«Sea Siren»

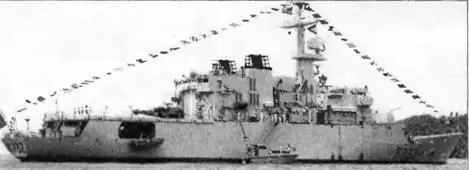

Контракт на постройку двух легких многоцелевых фрегатов для ВМС Малайзии с фирмой «Yarrow Shipbuilders)) был заключен 31 марта 1992 г. В случае полномасштабного военного конфликта эти корабли смогут нести патрульную службу, эскортировать конвои, вести борьбу с подводными лодками и надводными кораблями противника. Кроме того, фрегаты смогут выполнять функции флагманских кораблей. Корпус стальной, гладкопалубный, с фальшбортом в носовой оконечности, ниже ВП -двухпалубный, разделен водонепроницаемыми переборками на 12 отсеков и имеет почти на всем протяжении двойное дно, которое используется в качестве топливных и балластных цистерн. ГЭУ расположена в двух отсеках. ДД работают попарно через редукторы на ВФШ. Экономический ход обеспечивается работой двух ДД (либо одного борта, либо по одному на каждом борту). Надстройки стальные. Из-за их большого веса корабль имеет невысокие параметры остойчивости, ограничивающие его мореходность. Для обеспечения живучести основные технические средства корабля сделаны автономными. Оборудование, предназначенное для борьбы с пожарами, дублировано и максимально разнесено по длине корпуса, что, вместе с большим числом усиленных переборок, призвано обеспечить наибольшую живучесть в пределах заданного объема. Усиление набора корпуса позволило создать противоударные узлы крепления и соответственно снизить требования к ударостойкости оборудования. Это проектное решение уменьшило стоимость постройки. При разработке мероприятий по снижению ЭПР корабля большое количество технических решений было заимствовано из проекта фрегатов типа 23 ВМС Соединенного Королевства.

В ВМС Марокко фрегаты обеспечивают контроль над исключительной экономической зоной, а также используются для «демонстрации флага».

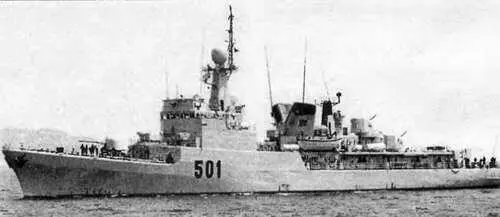

ФРЕГАТ LEUTENANT COLONEL ERRHAMANI

Водоизмещение, т:

стандартное. 1233

полное. 1479

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая 10,4

осадка наиболее выступающей частью 3,8

Главная энергетическая установка:

тип..дизельная

количество х тип ДД -

- суммарная мощность, л.с4 х 16V 956 ТВ91 - 15 000

количество гребных винтов..2 ВРШ

Скорость хода наибольшая, уз.25,5

Дальность плавания ходом 18 уз, мили. 4 000

Экипаж, чел. ПО

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект. 4 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ) 1 х 8 (мод. 9)

боекомплект.24 «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1 -40/70 («Bofors»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

боекомплект.6 торпед Мк 46 мод. 1

количество РБУ х стволов (тип РБУ). 1 х 2 - 375-мм («Bofors»)

боекомплект.. 24 РГБ «Erica»

СУ Мк 309 мод. 0

Радиоэлектронное:

БИУС.SEWACO-MR с системой Link Y

РЛС обнаружения ВЦ и НЦ DA 05

РЛС обнаружения НЦ ZW 06

СУ ЗРК и АУ WM 25/41

средства РТР.ELT 715

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 24 127-мм ПУ)

ГАС с подкильной антеннойDE 1160В

ПРН спутниковой навигационной системы TACAN. AN/URN-25

Контракт на постройку многоцелевого фрегата типа Descubierta правительство Марокко заключило с фирмой «Bazan E.N.» 7 июня 1977 г. В отличие от прототипа он вооружен ПКРК «Exocet» и имеет более совершенную систему кондиционирования воздуха. Кроме того, в 1996 г корабль прошел в Картахене на верфи фирмы «Bazan E.N.» ремонт и модернизацию. В частности, устаревшие 40-мм зенитные автоматы заменили на более совершенные такого же калибра. (Подробно тип Descubierta рассмотрен в разделе о фрегатах Испании.)

ФРЕГАТ ТИПА FLOREAL ВМС ФРАНЦИИ
