Скорость хода наибольшая, уз.28

Дальность плавания ходом 14 уз, мили… 3 800

Экипаж, чел. 120

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.П-20

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР П-15У

РЛС сопровождения цели.«Гарпун-Э»

Зенитный ракетный комплекс:

тип комплекса.. «Оса-МА»

количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)

боекомплект20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)..2 x 2 - 76/ 60 (АК-726)

СУ.«Фут-Б»

количество АУ х стволов (тип АУ) 2 х 2 - 30-мм (АК-230)

СУ «Рысь»

Противолодочное:

количество ТА х труб (тип ТА) 2 x 2 - 400-мм

боекомплект.4 торпеды СЭТ-40-УЭ

количество РБУ х стволов (тип РБУ) 1 х 12-213-мм (РБУ-6000)

боекомплект реактивных глубинных бомб. 60 РГБ-60

СУ «Буря»

количество бомбосбрасывателей. 2

боекомплект 12 ГБ РБМ

Минное:

боекомплект.до 20 мин заграждения

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ.«Рубка»(МР-302)

РЛС навигационная.«Дон-2»

средства РТР «Бизань-4Б»

пассивные средства РЭП. 2 х ПК-16

ГАС с подкильной антенной МГ-322Т

Многоцелевой фрегат (СКР) пр. 1159 («Ягуар») был спроектирован в 1970 г. Зеленодольским ПКБ специально для экспортных поставок в страны Варшавского Договора. В отличие от базового пр. 1159 (см. раздело фрегате «Смели» ВМС Болгарии, с. 64) ливийские корабли npj 159ТР имеют на вооружении ПКРК и четыре ТА для противолодочных торпед. Соответствующим образом был изменен состав радиотехнического вооружения. Al Hani передали ВМС Ливии 28 июня 1986 г., a Al Qir-dabiyan - 24 октября 1987 г.

Фрегаты являются самыми крупными кораблями флота Малайзии. Они предназначены главным образом для контроля исключительной экономической зоны страны.

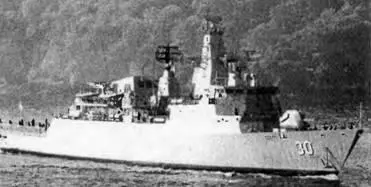

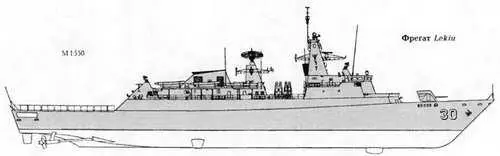

ФРЕГАТ LEKIU

Водоизмещение, т:

стандартное. 1845

полное 2 390

Главные размерения, м:

длина наибольшая (по КВЛ) 105,5 (97,5)

ширина наибольшая. 12,8

осадка при полном водоизмещении.3,6

Главная энергетическая установка:

тип.дизельная

количество х тип ДД -

- суммарная мощность, л.с 4 х 20V 1163 ТВ93- 33 300

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 14 уз, мили.5 000

Экипаж, чел. (в том числе офицеров). 146 (18)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ПКР ММ 40

СУITL-70

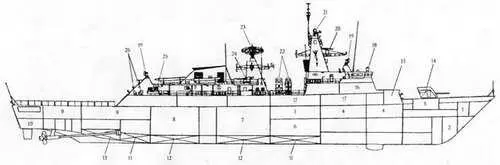

Продольный разрез фрегата Lekiu

1 Помещение шпилевых машин

2. Цепной ящик

3. Погреб 57-мм патронов

4. Кубрики старшин

5. Камбуз

6. Носовая электростанция

7. Носовое машинное отделение

8. Кормовое машинное отделение

9. Кубрики личного состава

10. Румпельное отделение

11. Цистерны пресной воды

12. Топливные цистерны

13. Цистерна авиационного топлива

14. 57-мм АУ с аппаратурой постанс дымовых завес

15. ПУ ЗРК "Sea Wolf"

16. БИЦ

17. Каюты офицеров

18. Колонка ОЭСУ "Radames" 2400

19. АП РЛС тип 1802

20. АП навигационной РЛС тип 1226

21. АП РЛС "Sea Giraffe" 150НС

22. ТПК ПКРК "Exocet"

23. АП РЛС DA 08

24. 30-мм АУ

25. 324-мм ТА

26. ПУ НУ PC системы "Super Barricade"

Зенитный ракетный комплекс:

тип комплекса «Sea Wolf»

количество ПУ х направляющих (тип ПУ) 1 х 16 (VLS)

боекомплект. 16 ЗУР «Sea Wolf VL»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 2 - 57/70 (SAK Мк 2 «Bofors»)

резервная ОЭСУ.«Radames» 2400

количество АУ х стволов (тип АУ)2 х 1-30/75 (DS ЗОВ)

Противолодочное:

количество ТА х труб (тип ТА).2 х 3-324-мм (В 515)

тип торпед. торпеды Мк 46 мод. 5

СУ V 3901

Авиационное:

количество х тип вертолетов 1 х «Westland Wasp» HAS1

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное;

БИУС NAUTIS-F с системой Link Y Mk 2

РЛС обнаружения ВЦ DA 08

РЛС обнаружения НЦ «Sea Giraffe» 150НС

РЛС навигационная тип 1226

РЛС УО2 х тип 1802

комплекс РЭБ.«Mentor»/THORN

пассивные средства РЭП

(количество ПУ х направляющих) «Super Barricade» (2 х 12- 102-мм)
