Водоизмещение, т:

стандартное 2 600

полное 2 950

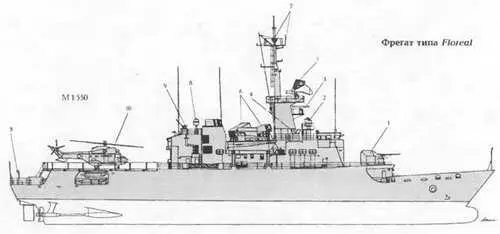

1. 100-мм АУ

2. Колонка ОЭСУ "Najir"

3. АП навигационной РЛС тип 1229 4 11У НУРС системы "Dagaie'

6. ТПК ПКРК "Exocet"

7. АП l l о в ARBR 17

8. АП системы SATCOM

9. 20-мм АУ

10. Вертолет "Super Puma"

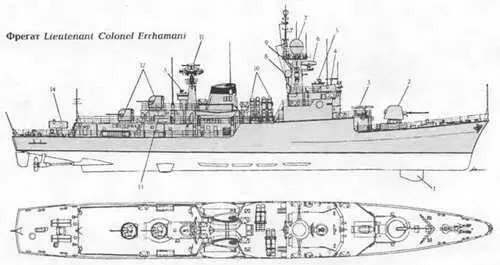

1. Обтекатель антенны ГАС DE I160B

2. 76-мм АУ

3. РБУ "Bofors"

4. АП навигационной РЛС SPS-67

5. Визирные колонки

6 АП РЛС ZW06

7. АП CyoWM 22/41 и WM 25

8. АП lhctl-mm SATCOM

9. Al 1 системы "Canopus"

10. ТПК ПКРК "Harpoon'

11. АП РЛС DA 05/2

12. 40-мм АУ

13. 324-мм ТА

14. ПУ ЗРК "Albaoos"

Главные размерения, м:

длина наибольшая 93,5

ширина наибольшая. 14

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4x6 РА 6 L 280 - 8 820

количество гребных винтов.2 ВРШ

носовое подруливающее устройство, л.с340

Скорость хода наибольшая, уз..20

Дальность плавания ходом 15 уз, мили 10 000

Экипаж, чел. (в том числе офицеров) 86 (10)+ 24 кадета и 13 преподавателей

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих 2 х 1

боекомплект.. 2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса «Mistral»

количество ПУ х направляющих (тип ПУ).2 х 2 («Simbad»)

боекомплект24 ЗУР

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»1

количество АУ х стволов (тип АУ) 2x1 - 20-мм (F2)1*

ОЭСУ.. «Najir»

Авиационное:

количество х тип вертолетов. 1 х «Panther» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП. светотехническое

тип ангара палубный

Ради оэлектронн ое:

РЛС обнаружения ВЦ и НЦ DRBV 21А

РЛС навигационная тип 1229

средства РТР.ARBR 17

пассивные средства РЭП

(количество ПУ х направляющих)«Dagaie» Mk 2 (2 х 10 -127-мм ПУ)

'* Устанавливаются вместо ЗРК «Mistral".

Контракт на постройку двух патрульных фрегатов типа Floreal был заключен 23 октября 1998 г. Они отличаются от базового проекта составом артиллерийского вооружения (76-мм АУ вместо 100-мм на однотипных фрегатах ВМС Франции). Подробно о кораблях этого типа см. в разделе о фрегатах Франции.

Фрегаты являются самыми крупными кораблями ВМС Мексики. Основное их предназначение-контроль в исключительной экономической зоне Мексики, а также борьба с транзитом контрабанды, прежде всего, наркотиков и оружия из Латинской Америки в США. Именно по этой причине ВМС страны пополняются кораблями по линии военной помощи США.

Во многом ситуация осложняется повстанческим движением в южных штатах Мексики, что способствует поступлению контрабандного оружия в страну В ходе совместных учений с ВМС США отрабатываются также противолодочные задачи. Однако в целом крупные боевые корабли ВМС Мексики оцениваются за рубежом как «музейные экспонаты»

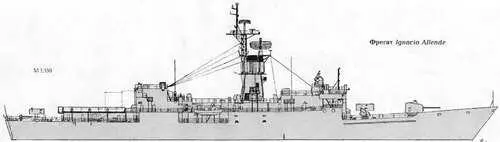

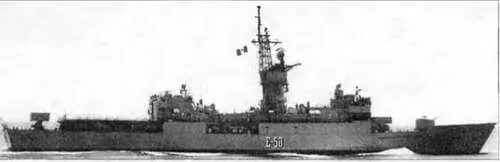

ФРЕГАТ IGNACIO ALLENDE

Водоизмещение, т:

стандартное 3 011

полное 4 260

Главные размереиия, м:

длина наибольшая. 134

ширина наибольшая 14,3

осадка при полном водоизмещении. 4,6

осадка наиболее выступающей частью 7,8

1. Контрпик

2. Помещение шпилевых машин

3. Кладовые

4. Подбашенное отделение 127-чм АУ

5. Погреб 127-мм патронов

6. Кубрики личного состава

7. Помещения акустиков

8. Санузел

9. Канцелярия

10. Электростанция

11. Носовой отсек вспомогательных механизмов

12. Котельное отделение

13. Машинное отделение

14. Столовая личного состава

15. Помещения рефрижираторных машин

16. Коридор гребного вала

17. Торпедный погреб

18. Румпельное отделение

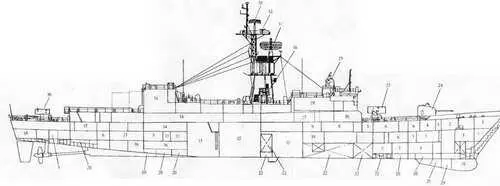

Продольный разрез фрегата Ignacio AJIende

19. Обтекатель антенны ГАС SQS-26 СХ

20. Цистерны пресной воды

21. Якорная ниша
