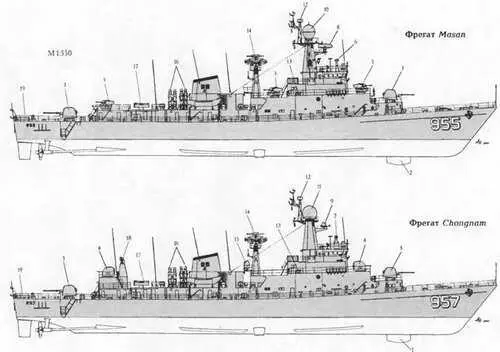

1. Обтекатель антенны ГАС DE 1167

2. Обтекатель антенны ГАС PHS-32

3. 76-мм АУ

4. 40-мм АУ "Breda Compact"

5. 40-мм АУ "Emerlec"

6. Колонка ОЭСУ L1ROD

7. Колонка ОЭСУ "RarJames" 2400

8. АП РЛС ZW06

9. АП РЛС SPS-10S

10. АП РЛС WM 28

11. АП РЛС S 1810

12. АП средств ULQ-11K

13. ПУ НУРС системы SRBOC

14. АП РЛС DA 05

15. АП системы SATCOM

16. ТПК ПКРК "Harpoon"

17. 324-мм ТА

18. АП CyOST1802

19. Бомбосбрасыватели

Водоизмещение, т:

стандартное 1496, 1940''

полное 2 180, 2 300 '*

Главные размерения, м:

длина наибольшая (по КВЛ) 105 (98,0)

ширина наибольшая. 11,5

осадка при полном водоизмещении.3,5

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 2 х LM 2500 - 54 400

количество х тип ДД -

- суммарная мощность, л.с2 х 16V 538 ТВ82 -7 200

количество гребных винтов2 ВРШ

Скорость хода, уз:

наибольшая.более 35

под ДД 18

Дальность плавания, мили:

ходом 15 уз. 4 000

ходом 35 уз. 900

Экипаж, чел. (в том числе офицеров). 150 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

количество ПУ х направляющих (тип ПУ) 2 х 4 (Мк 141)

боекомплект.8 ПКР RGM-84C

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 x 1 -76/62 («ОТО Breda Compact»)

количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda Compact») '*

количество АУ х стволов (тип АУ).4 х 2 - 30/75 («Emerlec») 2*

резервная ОЭСУ.«Radames» 2400 '*, LIROD '*

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 - 324-мм- (Мк 32 мод. 5)

боекомплект (тип торпед) 6 (Мк 46 мод. 1)

количество бомбосбрасывателей 2

боекомплект. 12 ГБ

Радиоэлектронное:

БИУС WSA 423 " и KN-NTDC 2*

с системой Link 11, НК ISDL 2*

РЛС обнаружения ВЦ и НЦ•DA 05

РЛС обнаружения НЦ ZW 06 2*

РЛС обнаружения ВЦ и НЦ тип 18102*

РЛС обнаружения ВЦ и НЦ WN 28 "

РЛС навигационная и обнаружения НЦ.SPS-10S '*

СУ ПКР и АУ ST 1802'-, WM252-

средства РТР. ULQ-11K

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (4 ж 6 - 130-мм)

ГАС с подкильной антенной. DE 1167 '*, PHS-32 -*

система противоторпедной защиты.SLQ-25/«Nixie»

ПРН спутниковой навигационной системы TACAN SRN 15, WSC3 S АТС ОМ J*

С FF 957 по FF 961. 2* С FF951 по FF 956. 3* На FF 957.

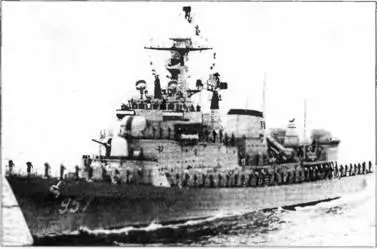

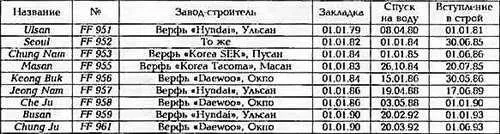

Первые большие боевые корабли, полностью спроектированные и построенные в Корее. У фрегатов типа Ulsan стальной корпус с двойным дном на большей части длины, со смешанным набором; разделен водонепроницаемыми переборками на 11 отсеков. Надстройки выполнены из алюминиевых сплавов. ЭЭУ включает четыре ДГ мощностью по 400 кВт каждый.

По мнению специалистов, Ulsan не способен эффективно решать поставленные перед ним задачи из-за слабого контура ПВО.

Фрегаты типа А1 Наш являются самыми крупными боевыми кораблями ВМС Ливии (Арабской республики Джамахерия). Предназначены для действий в составе поисково-ударных групп вместе с малыми ракетными кораблями.

ФРЕГАТ AL HANI

Водоизмещение, т:

стандартное. 1596

полное. 1700

Главные размерения, м:

длина наибольшая.. 96,4

ширина наибольшая 12,6

осадка при полном водоизмещении 3,5

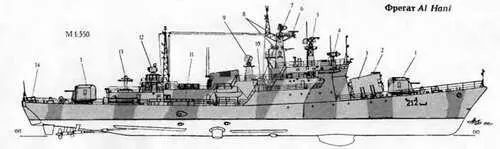

1. 76-мм АУ

2. РБУ-6000

3. ТПК ПКРК П-20

4. АП РЛС СУО"Фут-Б"

5. АП РЛС Тарпун-Э"

6. АП навигационной РЛС "Дон-2"

7. АП РЛС "Рубка'

8. АП средств "Бизань-4Б"

9. АП РЛС СУО'Рысь

10. 30-мм АУ

11. 533-мм ТА

12. АП СУОЗРК "Оса-МА"

13. ПУ ЗРК "Оса,МА"

14. Бомбосбрасыватели

Главная энергетическая установка:

тип дизель-газотурбинная, с возможной

совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 1 х М-8В - 18 000

количество х тип ДД -

- суммарная мощность, л.с2 х В-68- 15 820

количество гребных винтов..3 ВФШ
