Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

количество РБУ х стволов (гип РБУ) 2 х 5-252-мм (РБУ-1200)

боекомплект..40 РГБ-12

Авиационное:

количество х тип вертолетов 1 х «Dauphin» FA.365 N

оборудование ВПП. светотехническое с системой

принудительной посадки «Safecopter»

тип ангара. палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ.. тип 534 MX 902 («Фут-Н»)

РЛС навигационная тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР.2/RW-23-1 («Jug Pair»)

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм),

тип 945 (2 х 26-60-мм)

ГАС с подкильной антенной ЕН-5

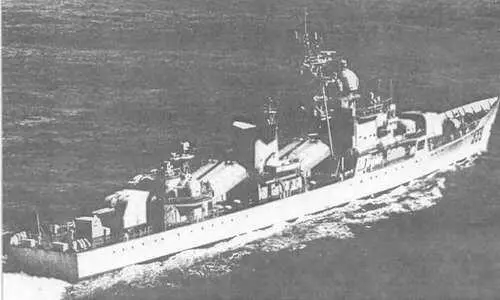

Siping является развитием фрегата Jianghu. Изначально корабль строился по базовому проекту. Однако в процессе достройки была предпринята попытка устранить его недостатки

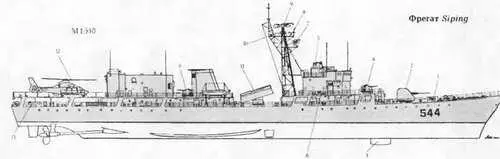

1. РБУ 1200

2. 100-мм АУ

3. Обтекатель антеииы ГАС" тип 756

4. 37-мм АУ

5. Пост СУАО "Sun Visor В"

6. ПУ НУРС системы SRBOC

7. АП РЛС тип 352

8. Al I ианш анионной РЛС тип 956

9. АП РЛС тип 354

10. АП средств 2/RW-23-1 И. Ангар ПКРК HY-2

12. Вертолет "Dauphin" FA-356 N

13. 324-мм ТА

В частности, вместо кормовой пары ПУ ПКР и 100-мм АУ смонтировали ВПП вместе с ангаром для вертолета. Противолодочное вооружение усилили за счет 324-мм ТА итальянского производства, а устаревшую носовую спаренную 100-мм установку заменили на французскую одноствольную автоматическую такого же калибра с оптозлектронным директором. В настоящее время Siping используется как опытный корабль Он не пошел в серию из-за небольшого числа ПКР, большой стоимости 100-мм АУ французского производства и отсутствия ЗРК. Корабль послужил прототипом для фрегатов типа Jiangwei.

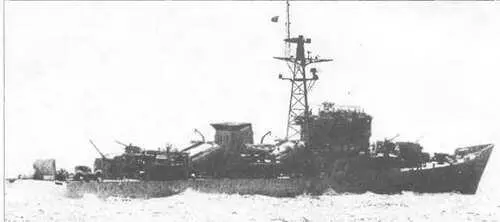

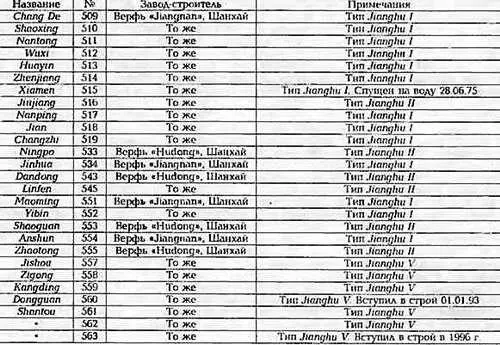

ФРЕГАТ JIUJIANG (тип JIANGHU II)

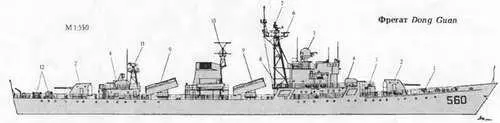

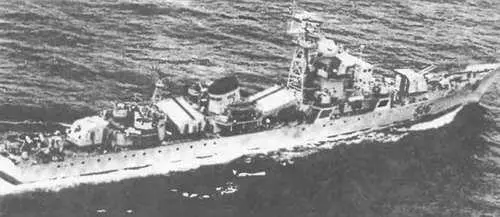

ФРЕГАТ KANGDING (тип JIANGHU V)

Водоизмещение, т:

стандартное. 1425

полное 1702

Главные размерения, м:

длина наибольшая 103,2

ширина наибольшая 10,8

осадка при полном водоизмещении 3,1

Главная энергетическая установка:

тип,„.дизельная

количество х тип ДД -

- суммарная мощность, л.с 2* 12Е 390- 14 400

количество гребных винтов..2

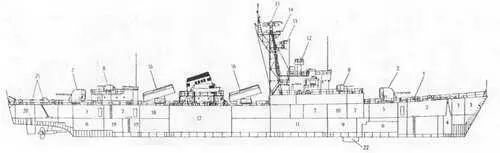

Продольный разрез фрегата пр. 053 HI

1. РБУ-1200

2. 100-мм АУ

3. Кладовые

4. Цепной ящик

5. Подбашенное отделение 100-мм АУ

6. Погреб 100-мм патронов

7. Кубрики личного состава

8. 37-мм АУ

9. Гиропост

10. Помещения акустиков

11 ЦП

12. Командно-далыномерный пост

13. АП РЛС тип 352

14. АП навигационной РЛС тип 956 15 АП РЛС тип 354 MX 902

16. Ангары ПКРК HY-2

17. Машинное отделение

18. Отсек вспомогательных механизмов

19. Провизионные кладовые

20. Румпельное отделение

21. Штоковые бомбометы

22. Обтекатель антенны ГАС ЕН 5

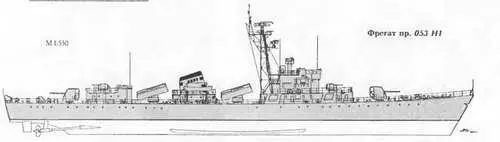

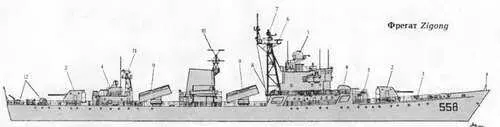

1. РБУ-1200

2. 100-мм АУ

3. ПУ НУРС системы тип 945

4. 37-мм АУ

5. Пост СУАО "Sun Vibor"

6. АП навигационной РЛС тип 956

7. АП РЛС "Rice Screen"

8. ПУ НУРС системы SRBOC

9. Ангар ПКРК HY-2

10. Антенна комплекса средств связи

11. АП РЛС тип 343 ("Rice Lamp') 12 Штоковые бомбометы

Скорость хода наибольшая, уз. 26

Дальность плавания, мили:

ходом 18 уз 2 700

ходом 15 уз 4 000

Экипаж, чел. (в том числе офицеров).. 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплексаHY-2

количество ПУ х направляющих (тип ПУ).2x2 (ангар)

боекомплект. 4 ПКР С-201

РЛС сопровождения НЦ и УО тип 352 («Square Tie») '*

Артиллерийские комплексы:

количество АУ х стволов 2 x 1- 100/56 (Б-34) ',2 x 2- 100/562*

РЛС сопровождения МЦ и УО «Wok Won» (тип 752А) '*,

«Sun Visor В», «Якорь-М» 2*
