Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

ФРЕГАТ WUHU

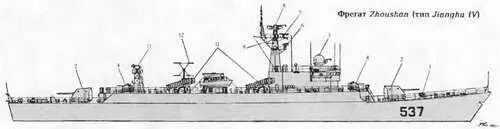

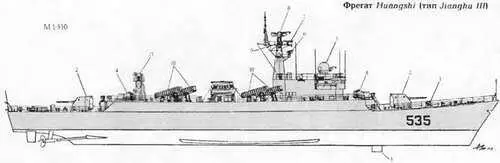

1. РБУ-1200

2. 100-мм АУ

3. Обтекатель антенны ГАС ЕН-5

4. 37-мм АУ

5. АП СУДСЭил Visorc В"

6. АП РЛС тип 352

7. АП навигационной РЛС тип 756

8. АП РЛС тип 354 MX 902

9. АП средств тип 929

10. ТПК ПКРК YJ-1

11 ТПК ПКРК YJ-2

12. Антенна комплекса средств связи

13. АП РЛС тип 343

Водоизмещение, т:

стандартное 1610

полное. 1924

Главные размерения, м:

длина наибольшая 103,2

ширина наибольшая.. 10,8

осадка при полном водоизмещении.3,1

Главная энергетическая установка:

тип.дизельная

количество х тип АД -

- суммарная мощность, л.с. 2х 18Е 390 -24 000

количество гребных винтов.. 2

Скорость хода наибольшая, уз 28

Дальность плавания, мили:

ходом 18 уз… 2 700

ходом 15 уз 4 000

Экипаж, чел. (в том числе офицеров). 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса YJ-1 '*, YJ-2-*

количество ПУ х направляющих (тип ПУ) 4x2 (ТПК)

боекомплект 8 ПКР С-801 '\ 8 ПКР С-802

РЛС сопровождения НЦ и УО ПКР.тип 352 («Square Tie»)

Артиллерийские комплексы:

количество АУ х стволов 2x2 - 100/56

РЛС сопровождения МЦ и УО. «Sun Visor В» («Якорь-М»)

количество АУ х стволов (тип АУ) 4 х 2 - 37/67 (В-11)

РЛС УО. тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ) 2 х 5-252 мм (РБУ-1200)

боекомплект40 РГБ-12

Минное:

боекомплект.60 мин заграждения

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ тип 354 MX 902 («Фут-Н»)

РЛС навигационная тип 756 («Fin Curve»)

активные средства РЭП тип 929

пассивные средства РЭП

(количество ПУ х направляющих).тип 945 (2 х 26 -60-мм)

ГАС с подкильной антенной ЕН-5

'* На Huangshi и Wuhu. 2' На Zhoushan.

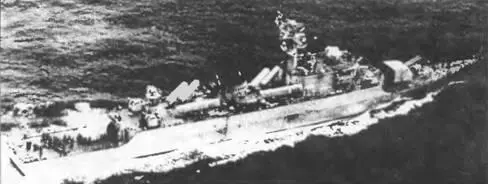

Фрегаты данного типа являются развитием фрегатов типа Jianghu. В отличие от базового проекта они имеют на вооружении ПКРК нового поколения. На Huangshi и Wuhu комплекс YJ-1 (CSS-N-4 «Sardine» по классификации NATO), а на г/юия/шл-комплекс YJ-2 (CSS-N-8 «Saccade» по классификации NATO). В период с 1990 по 1992 гг. в Шанхае для ВМС Таиланда было построено четыре корабля данного типа, незначительно отличающихся от основного проекта. На двух из них могут базироваться вертолеты. Для обеспечения благоприятных условий боевого использования ПКРК и 37-мм зенитных автоматов их подняли на первый ярус надстройки, который простирается на всю ширину верхней палубы и расположен между 100-мм АУ. Он выполнен из стали, а ходовая рубка, мачты и БИП -из алюминиево-магние-вых сплавов. БИП по бортам защищен 8-мм про-тивоосколочной броней. ЭЭС состоит из четырех ДГ по 400 кВт и одного аварийного ДГ мощностью 120 кВт. Автономность по запасам провизии 10 сут. В остальном данные корабли полностью повторяют Jianghu.

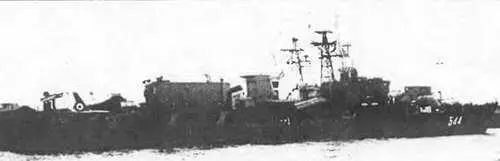

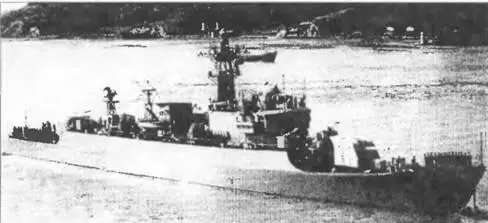

ФРЕГАТ SIPING

Водоизмещение, т:

стандартное.. 1550

полное. „.. 1865

Главные размерения, м:

длина наибольшая 103,2

ширина наибольшая,. 10,8

осадка при полном водоизмещении 3,1

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

- суммарная мощность, л.с. 2 х 12Е 390- 14 400

количество гребных винтов 2

Скорость хода наибольшая, уз 26

Дальность плавания, мили:

ходом 18 уз 2 700

ходом 15 уз 4 000

Экипаж, чел. (в том числе офицеров) 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. HY-2

количество ПУ х направляющих (тип ПУ) 1x2 (ангар)

боекомплект. 2 ПКР С-201

РЛС сопровождения НЦ и УО тип 352 («Square Пе»)

Лртиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 100/55 («Compact»)

РЛС сопровождения МЦ и УО «Sun Visor В» («Якорь-М»)

резервная оптическая СУ «Naja»

количество АУ х стволов (тип АУ). 4 х 2 - 37/67 (В-11)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм ([LAS]

боекомплект 12 торпед Yu-2 (Mk-46 мод. 1)
