Корпус гладкопалубный, стальной, на 2/3 длины имеющий двойное дно. Междудонное пространство используется в качестве топливных и масляных цистерн. Корпус разделен водонепроницаемыми переборками на 13 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются бортовые управляемые рули и скуловые кили.

Надстройки выполнены из алюминиево-магниевых сплавов.

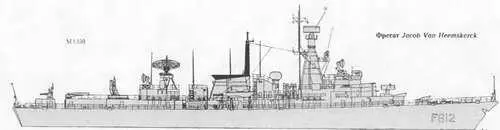

ФРЕГАТ JACOB VAN HEEMSKERCK

Водоизмещение, т:

стандартное 3 240

полное.. 3 750

Главные размерения, м:

длина наибольшая.. 130,5

ширина наибольшая 14,6

осадка при полном водоизмещении 4,3

осадка наиболее выступающей частью6,2

Главная энергетическая установка:

тип.газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с2 х ТМЗВ -50 880

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2xRMlC - 9 900

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 30

Дальность плавания ходом 16 уз, мили 4 700

Экипаж, чел. (в том числе офицеров). 197 (23)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Нагрооп»

количество ПУ х направляющих. 2x4

боекомплект. 8 ПКР RGM-84D

Зенитные ракетные комплексы:

тип комплекса.((Standard SM-1»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 1)

боекомплект40 ЗУР RIM-66E или RIM-66E-5

тип комплекса. «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29)

боекомплект 24 ЗУР (RIM-7M/P)

СУ Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1 - 20/70 («Oerlicon»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод 5)

тип торпед. Мк 46 мод. 5

Радиоэлектронное:

БИУС. SEWACO-IV с системами Link 11, SATCOM

РЛС обнаружения ВЦ. LW 08

РЛС обнаружения ВЦ и МЦ SMART

РЛС УО 2 х STIR 240 + 1 х STIR 180

комплекс РЭБ «Ramses»

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антеннойSOS-509

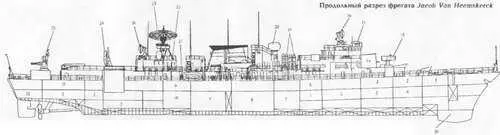

1. Помещения шпилевых машин 2 Кубрики старшинского и рядового состава

3. Цепной ящик

4. Помещения акустиков

5. Помещения БИП

6 Помещения электростанций

7 Носовой отсек ДГ

8. Носовое машинное отделение (ГТД "Olympus" ТМЗВ)

9. Кормовое машинное отделение (ГТД "Tyne' RM1C)

10. Кормовои отсек ДГ

11. Столовая и камбуз

12. Румпельное отделение

13. ПУ ЗРК "NATO Sea Sparrow" 14 Погреб ЗУР

15. АП навигационной РЛС "Scout"

16. АП РЛС STIR 240

17. АП РЛС STIR 180

18. АП РЛС SMART

19. ТПК ПКРК "Нагрооп"

20. АП системы SATCOM

21. 324-ммТА

22. ПУ 11УРС системы SRBOC

23. АП РЛС LW08

24. ПУ ЗРК "Standard SM-1'

25. 30-мм АУ

26. Обтекатель антенны ГАС SQS-509

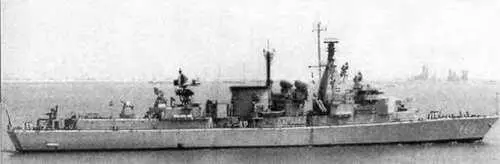

Изначально Jacob van Heemskerck должен был строиться как 11-й фрегат типа Kortenaer, однако на основе опыта англо-аргентинского конфликта 1982 г. было решено усилить зенитное вооружение за счет установки ЗРК зональной обороны ((Standard SM-1» («Tartar»). С этой целью с корабля убрали 76-мм АУ, вертолет, ангар, ВПП и перепланировали часть помещений. 12-й корабль серии {Witte de With) также вооружили ЗРК ((Standard SM-1». Оба корабля являются флагманами соединений «стандартных» фрегатов и обеспечивают их ПВО. Система SATCOM была установлена на Jacob van Heemskerck в 1993 г., а на Witte de With -в 1994 г. Одновременно на последнем РЛС DA 05 заменили на РЛС SMART. На первом корабле эти работы провели в 1996 - 1997 гг. Корпус фрегата разделен водонепроницаемыми переборками (доходящими до главной палубы) на 14 отсеков. В остальном Jacob van Heemskerck полностью повторяет прототип - фрегат Kortenaer.

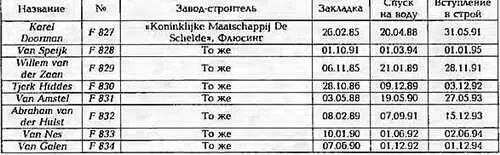

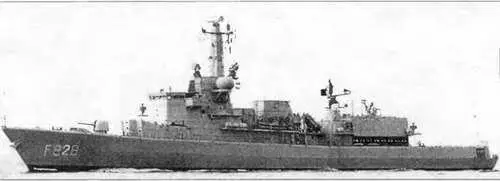

ФРЕГАТ VANSPEIJK
