пассивные средства РЭП

(количество ПУ х направляющих) «Super Вагпсаае» (2 х 12- 102-мм)

ГАС с подкильной антенной. TSM 2630!'; SQS-5054'

ГАС с ГПБА. DSBV-62 "

ГАС классификации цели с подкильной антенной. тип162М

'" На Сапда.

2" На Godavari и Comati. '* На Сапда и Comati. 4" На Godavari.

Эти корабли являются дальнейшим развитием английских фрегатов типа Leander, послуживших основой для первых фрегатов индийской постройки типа Nilgiri, и уже на 72% построены из индийских комплектующих. В то же время отмечалось плохое качество корпусных работ, особенно на головном корабле. Фрегат Gomati (F 21) стал первым кораблем ВМС Индии, на котором был установлен цифровой БИУС. Корабли этого типа также стали первыми кораблями ВМС Индии, на которых наряду с вооружением и оборудованием индийского и западного производства было установлено и советское (российское) вооружение. Это вызвало большие проблемы по совместимости различных, в первую очередь радиоэлектронных, систем.

Корабли типа Godavari классифицируются как многоцелевые фрегаты. В отличие от прототипа, они имеют увеличенные размеры корпуса, что позволило разместить на них ПКРК, более совершенный, чем «Sea Cat», ЗРК, ЗАК, и обеспечить базирование двух вертолетов. Godavari имеет полностью сварной корпус со смешанным набором и усиленными продольными связями. Он разделен водонепроницаемыми переборками на 12 отсеков. На 70% длины корпуса имеется двойное дно. Большая часть междудонного пространства используется в качестве топливных цистерн. Корабль должен оставаться на плаву при затоплении двух смежных водонепроницаемых отсеков. Надстройки выполнены из алюминиево-магниевых сплавов. Система стабилизации включает бортовые рули и скуловые кили. Фрегат оборудован для действий в условиях применения средств массового поражения. Благодаря хорошей мореходности оружие может быть использовано при волнении моря до пяти баллов. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт. Запас топлива 438 т.

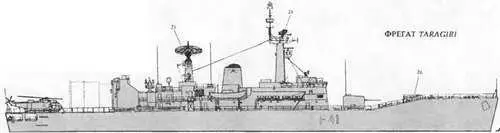

ФРЕГАТ TARAGIRI

Водоизмещение, т:

стандартное. 2 650

полное.. 2 962

Главные размерения, м:

длина наибольшая (по КВЛ) 113,4 (109,7)

ширина наибольшая.13,1

осадка при полном водоизмещении.. 5,5

Главная энергетическая установка:

тип ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с 2 х Bhopal Eng. 160 - 30 000

количество х тип главных котлов

(параметры пара).2 х «ВаЬсоск amp; Willcox» (38,7 кг/смг, 450°С)

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 27

Дальность плавания ходом 12 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров). 267 (17)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1x2 - 114/45 (Мк б «Vickers»)

СУ.Мк 6М с РЛС М 45

количество АУ х стволов (тип АУ) 2 х 1 -20-мм («Oerlicon»)

количество АУ х стволов (тип АУ) 4 х 2 -30-мм (АК-230)

СУ «Рысь» с РЛС MP-104

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324 мм (ILAS 3)

боекомплект 6 торпед A244S

количество РБУ х стволов (тип РБУ). 1 х 2 -375-мм («Bofors») '*

боекомплект. 20 РГБ «Erica» или 18 РГБ «Nelli»

количество РБУ х стволов (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10) 2*

боекомплект. 30 РГБ

Авиационное:

количество х тип вертолетов. 1 х «Sea King» Mk 42 '*

количество х тип вертолетов 1 х «Chetak» 2*

1. Подбашенное отделение 114-мм АУ

2. Кубрики личного состава

3. Камбуз

4. Погреб 114-мм патронов

5. Помещения акустиков

6. БИП

7. ПЭЖ

8. Носовая электростанция

9. Котельное отделение

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА HIMGIRI

10. Машинное отделение

11. Кормовая электростанция

12. Румпельное отделение

13. Топливные цистерны

14. Обтекатель ГАС тип 199

15. 114-мм АУ

16. АП СУО тип 903

17. 20-мм АУ

18. АП навигационной РЛС тип 978

19. АП РЛС тип 993 (на остальных кораблях заменена на РЛС ZW06)

20. АП РЛС тип 965М (на остальных кораблях заменена на РЛС LW08)

21. АП СУО тип 904

22. ПУ ЗРК "Seacat"

23. Бомбомет "Limbo"

24. АП РЛС ZW06

25. АП РЛС LW 08

26. РБУ "Bofors"

оборудование ВПП. светотехническое с системой
