Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

тип комплекса «Уран»

количество ПУ х направляющих 4x4

боекомплект. 16 ПКР Х-35

Зенитный ракетный комплекс:

тип комплекса «Оса-МА»

количество ПУ х направляющих (тип ПУ) 1 х 2 (ЗИФ-122)

боекомплект. 20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)..1x1 - 7Ь/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ). 4x1 - 30-мм (АК-630)

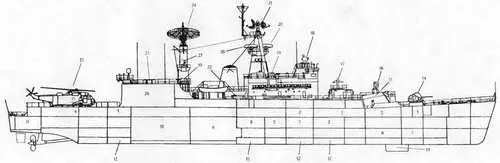

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА GODAVARI

1. Подбашенное отделение 57-мм АУ

2. Кубрики личного состава

3. Камбуз

4. Столовая

5. Погреб 57-мм патронов

6. Помещения акустиков

7. БИУС

8. ПЭЖ

9. Котельное отделение

10. Машинное отделение

11. Румпельное отделение

12. Топливные цистерны

13. Обтекатель ГАС SQS-505

14. 57-мм АУ

15. ПУ ПКРК П-20

16. АП РЛС СУАО'Барс"

17. ПУ ЗРК "Оса-МА"

18. АП СУОЗРК "Оса-МА"

19. 30-мм АУ

20. АП навигационной РЛС ZW06

21. АП РЛС "Ангара"

22. 324-мм ТА

23. АП РЛС МР-104

24. АП РЛС LW08

25. ПУ НУРС комплекса "Super Barricarle"

26. Ангар

27. Вертолет "Sea King" Mk 42

СУ «Вымпел»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)

боекомплект.б торпед A244S

Авиационное:

количество х тип вертолетов.1 х «Sea King» Mk 42

оборудование ВПП светотехническое с системой

принудительной посадки BEARTRAP

тип ангара палубный

Радиоэлектронное:

БИУС РЛС-10

РЛС обнаружения ВЦLW 08

РЛС обнаружения ВЦ.DA 05

РЛС управления огнем.3 х STIR 180

РЛС навигационная ZW 06

РЛС навигационная тип 978

средства РТРINS-3

активные средства РЭП.тип 667

пассивные средства РЭП

(количество ПУ х направляющих) «Super Barricade* (2 х 12- 102-мм)

ГАС с подкильной антенной. APSOH

ГАС с ГПБА DSBV-62

ГАС классификации цели с подкильной антенной тип 162М

Корабли типа Brahmaputra являются развитием фрегатов типа Codavari В отличие от базового проекта у них увеличены размеры корпуса, иной состав ракетного, артиллерийского и радиоэлектронного вооружения. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт.

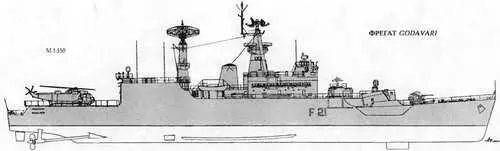

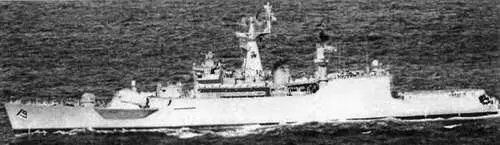

ФРЕГАТ CODAVARI

Водоизмещение, т:

стандартное 3 650

полное. 4 620

Главные размерения, м:

длина наибольшая 126,5

ширина наибольшая. [4,5

осадка при полном водоизмещении. 4,5

осадка наиболее выступающей частью9

Главная энергетическая установка:

тип КТУ

количество х тип ТЗА -

- суммарная мощность, л.с. 2 х Bhopal Eng.- 31 000

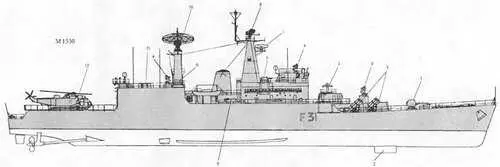

ФРЕГАТ BRAHMAPUTRA

1. 76-мм АУ

2. Обтекатель ГАС APSON

3. ТПК ПКРК "Уран"

4. АП РЛС STIR 180

5. ПУ ЗРК "Оса-МА"

6. 30-мм АУ

7. АП навигационной РЛС ZW06

8. АП РЛС DA 05

9. 324-мм ТА

10. АП РЛС LW08

11. ПУ НУ PC системы "Super Barricade"

12. Вертолет "Sea King" Mk 42

количество х тип главных котлов

(параметры пара)2 х «ВаЬсоск amp; Willcox» (38,7 кг/см''; 450°С)

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз.27

Дальность плавания ходом 12 уз, мили 4 500

Экипаж, чел. (в том числе офицеров).313 (40)

Вооружение:

комплекс противокорабельных ракет.

тип комплекса.П-20М

количество ПУ х направляющих (тип ПУ) 2x2 (ангар)

боекомплект 4 ПКР П-15М

Зенитный ракетный комплекс:

тип комплекса «Оса-МА»

количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)

боекомплект..20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1 х 2 - 57/70 (АК-725)

СУ.«Барс»

количество АУ х стволов (тип АУ). 4 х 2 -30-мм (АК-230)

СУ. «Рысь» с РЛС MP-104

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)

боекомплект.6 торпед A244S

Авиационное:

количество х тип вертолетов 2 х «Sea King» Mk 42 или 1 х «Chetak»

оборудование ВПП светотехническое с системой

принудительной посадки BEARTRAP

тип ангара.. палубный

Радиоэлектронное:

БИУС IRN-10

РАС обнаружения ВЦ.. LW 08

РАС обнаружения ВЦ LW 05 '*

РАС обнаружения ВЦ.«Ангара»

РАС навигационная.2 х ZW 06

РАС навигационная 2 х «Дон» '*

РАС навигационная. тип 9782*

средства РТР. INS-3

активные средства РЭП тип 667
