тип. газотурбинная М/Н. 1Э с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с 2 х ДТ59 -41 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с..2 х ДС71 - 12 000

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз 30

Дальность плавания ходом 14 уз, мили.. 4 850

Экипаж, чел 223

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Club-N»

количество ПУ х направляющих (тип ПУ) 1 х 8 (ВПУ)

боекомплект8 ПКР ЗМ54ТЭ

СУ. ЗР- 14Н- 11356 в обеспечении РЛК ЗУ-25Э

Зенитные ракетные комплексы:

тип комплекса «Штиль 1»

количество ПУ х направляющих (тип ПУ). 1 х 1 (ЗС90)

боекомплект 24 ЗУР 9М317Э

СУ… ЗР Q1 -31

тип комплекса «Игла-1Э» (переносной)

боекомплект.8 ПУ

Зенитный ракетно-артиллерийский комплекс

тип комплекса. ЗР87Э «Каштан»

количество боевых модулей х

х направляющих для ЗУР 2x8

боекомплект 64 ЗУР 9МЗ11 -1Э

количество АУ х стволов (тип АУ)..2x2 - 30-мм (АК-630М)

СУ ЗР86-1Э

Артиллерийский комплекс:

количество АУ х стволов (тип АУ). 1 x 1 - 100/60 (АК-190)

боекомплект. 480 выстрелов

СУ 5П-10Э

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2-533-мм (АТА-53-11356)

боекомплект 16 торпед СЭТ-65Э

количество РБУ х стволов (тип РБУ). 1 х 12-213-мм (РБУ-6000)

боекомплект. 48 РГБ-60 и 48 ПЛУР 90Р

СУ..«Пурга-1 1356»

Авиационное:

количество х тип вертолетов 1 х Ка-28 или Ка-31

оборудование ВПП светотехническое с системой

принудительной посадки BEARTRAP

тип ангара. палубный

Ради оэлектронное:

БИУС. «Требование М»

РАС обнаружения ВЦ «Фрегат-М2ЭМ»

РАС навигационная 2 х МР-212/201 -1

РАС навигационная «Nucleus-2»

активные средства РЭП комплекс АСОР - 11356

пассивные средства РЭП

(количество ПУ х направляющих). ПК-10 (2 х 10- 122-мм)

ГАС с подкильной антенной «Humsa», APSOH

ГАС с ГПБА.SSN-137

Проект экспортного фрегата (на основе пр11351), способного действовать в океанской зоне, в инициативном порядке разработало российское Северное ПКБ. Первоначально планировалась постройка в России серии из шести единиц, однако в конце 90-х годов правительство Индии приняло решение ограничиться тремя кораблями пр. 11356, еще три -строить по измененному пр. 17 на верфи «Маzagon Docks Ltd» в Бомбее.

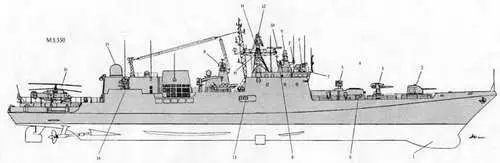

ПР. 1135.6

1. Обтекатель ГАС "Humsa"

2. 100-мм АУ

3. ПУ ЗРК "Штиль 1"

4. ПУ ПКРК "Club-N"

5. РБУ-6000

6. ПУ НУРС ПК-10

7. АП РАК ЗУ-25Э

8. Прожекторы подсвета ЗРК "Штиль 1"

9. АП системы 5П-10Э

10. АП навигационной РЛС "Nucleus-2"

11. АП навигационной РЛС МР-212/201-1

12. АП РЛС "Фрегат-М2ЭМ"

13. 533-мм ТА

14. Боснии модуль ЗРАК "Каштан"

15. АП СОЦ (системы обнаружения целей) "Позитив"

16. Вертолет Ка-28

Корпус с удлиненным полубаком, со смешанным набором и усиленными продольными связями. Он разделен водонепроницаемыми переборками на 13 отсеков. На 80% длины корпуса имеется двойное дно. Большая часть междудонного пространства используется в качестве топливных цистерн. Корабль должен оставаться на плаву при затоплении трех любых смежных водонепроницаемых отсеков. Фрегат оборудован для действий в условиях применения средств массового поражения Благодаря хорошей мореходности оружие может быть использовано при волнении моря до пяти баллов. Автономность 30 суток. ЭЭУ состоит из четырех ДГ типа WCM 800/5 по 800 кВт каждый.

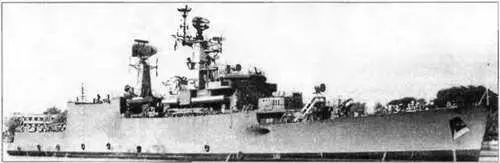

ФРЕГАТ BRAHMAPUTRA

Водоизмещение, т:

стандартное 3 860

полное 4 980

Главные размерения, м:

длина наибольшая 127,3

ширина наибольшая. 14,5

осадка при полном водоизмещении 4,5

осадка наиболее выступающей частью9

Главная энергетическая установка:

типКТУ

количество х тип ТЗА -

- суммарная мощность, л.с.2 х Bhopal Eng.- 31 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox» (38,7 кг/см2; 450°С)

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз.27

Дальность плавания ходом 12 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров) 313 (40)

Вооружение:

Комплекс противокорабельных ракет:
