Справочник 2000 г. посвящен современным кораблям класса фрегат всех флотов мира и является третьей частью серии справочников о боевых кораблях на рубеже XX -XXI веков.
Приведены данные по находящимся в строю, строящимся и проектируемым фрегатам: названия и номера, количество кораблей в строю и в серии, даты закладки, спуска и вступления в строй; предприятия (заводы, фирмы) - строители (при лицензионной постройке указаны фирмы проектанты); рассказано об особенностях проектов, проектировании строительстве, ремонтах и модернизациях. Представлены многочисленные иллюстрации: фотографии, наружный вид и общее расположение фрегатов
В приложении приведены основные сведения по вооружению фрегатов: противокорабельным, противолодочным и зенитным ракетам, вертолетам корабельного базирования, торпедам, бомбометам и артиллерийским установкам.
В начале книги дан подробный анализ современного состояния кораблей класса фрегат в мире и основные тенденции их развития на рубеже XX -XXI веков.
Справочник составлен по материалам отечественной и зарубежной печати. Рекомендуется всем, кто интересуется современным состоянием и перспективами развития отечественного и иностранных флотов
Прим. Все таблицы оставлены картинками. Исходное издание имеет невысокое качество полиграфии и ряд ошибок в наименованиях и ТТХ оборудования.

Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками) — читать онлайн бесплатно полную книгу (весь текст) целиком

Ниже представлен текст книги, разбитый по страницам. Система сохранения места последней прочитанной страницы, позволяет с удобством читать онлайн бесплатно книгу «Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)», без необходимости каждый раз заново искать на чём Вы остановились. Поставьте закладку, и сможете в любой момент перейти на страницу, на которой закончили чтение.

Тёмная тема

Шрифт:

↓

↑

Сбросить

Интервал:

↓

↑

Закладка:

Сделать

тип комплекса. HY - 2

количество ПУ х направляющих (тип ПУ) 2x2 (ангар)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 2 x 2 57/70

количество АУ х стволов (тип АУ). 6x2 37/63 (В- 11М)

CY.«Wok Won» (тип 752А)

Противолодочное:

количество РБУ ‹стволов (тип РБУ) 2 х 5-252-мм (РБУ 1200)

штоковые бомбометы. 4

Минное:

количество мин. 60 (БМБ -2)

Радиоэлектронное:

РАС обнаружения ВЦ тип 765

РАС обнаружения НЦ.. «Еуе Shield»

РАС обнаружения НЦ и УО. «Square Tie»

РАС УО. «Fog Гагар»

РАС навигационная.RM 1290А

Средства РЭБ «SpA Betas или «Triton»

I АС с подкильной антенной Е 5

Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Егип-

1. Обтекатель ГАС Е5

2. РБУ 1200

3. 57-мм АУ

4. 37-мм АУ

5. Командно-дальномерный пост СУ "Wok Won"

6. АП навигационной РЛС RM 1290А

7. АП РЛС "Eye Shield"

8. АП РЛС тип 765

9. ПУ ПКРК HY-2

10. Штоковые бомбометы

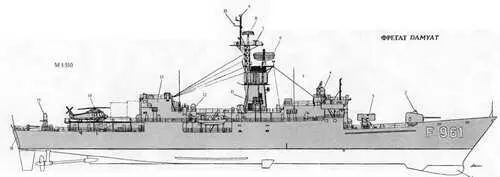

1. Обтекатель ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RCM-84C

4. Пост СУ Мк 68 GFCS с АП РЛС SPG-53A/D/F

5. ПУ НУРС системы SBROC 6 АП РЛС SPS-40D

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10F

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Аигар

14. Вертолет ' Seasprite" SH-2G

15. 20-мм ЗАК "Vulcan Phalanx"

16. Порт ГБПА ГАС 18А (V)!

ту, являются соответственно 17-м и 18-м кораблями серии. Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, опто-электронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.

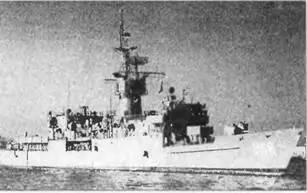

Тип Damyat (Кnoх) - 2 единицы

ФРЕГАТ RASHEED

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 011

полное. 4 220

Главные размерения, м:

длина наибольшая 134

ширина наибольшая..14,3

осадка при полном водоизмещении, 4,6

осадка наиболее выступающей частью. 7,8

Главная энергетическая установка:

тип КТУ

количество х тип ТЗА -

- суммарная мощность, л.с. 1 х «Westinghouse» -35 000

количество х тип главных котлов

(параметры пара).. 2 х «ВаЬсоск amp; Willcox»

(84,4 кг/сч', 510°С)

количество гребных винтов. 1 ВФШ

Скорость хода наибольшая, уз 27

Дальность плавания ходом 20 уз, мили. 4000

Экипаж, чел. (в том числе офицеров).. 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

ПУ. 2 направляющие

в ПУ Мк 112 ПАРК ASROC

СУ SW.G 1Л

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ к направляющих (ПУ). 1 ж 8 (Мк 112)

боекомплект. 8 ПКР RGM-84G + 8 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 1 - 127/54 (Мк 42 мод. 9)

СУ..Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ).1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА) 4 x 1- 324-мм (Мк 32 мод. 5)

боекомплект.8 торпед Мк 46 мод.5

СУ противолодочного оружия. Мк 114 мод. 16

Авиационное:

количество х тип вертолетов. 1 х SH-2G «Seasprite»

оборудование ВПП светотехническое

тип ангара.телескопический

Ради оэлектронное:

БИУС. FRISTS с системой Link 11

РАС обнаружения ВЦ SPS-40D

РАС обнаружения НЦ SPS-67

РАС навигационная.LN66

средства РТР WLR-1, WLR-6

комплекс РЭБ. SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной.SQS-26 СХ

система противоторпедной защиты.. Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

Данные корабли были проданы в соответствии с договором, заключенным в июле 1993 г. между правительствами США и Египта. Оба фрегата прибыли в Александрию 27 июля 1994 г. Они относятся к многоцелевым фрегатам ВМС США типа Кпох, строившихся в период с 1969 по 1975 гг. В американском флоте эти корабли предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам, оказывать огневую поддержку десантам и наносить удары по надводным кораблям противника. Предполагается демонтаж ASROC и установка отдельной ПУ для ПКР «Нагрооп», а также замена РТВ.
