ВМС Дании полностью интегрированы в структуры NATO, при этом зона их ответственности ограничена Балтийскими проливами. В военное время оборону Гренландии обязуются осуществлять США, но в мирное время требуется постоянное присутствие там военных кораблей Дании для защиты биоресурсов моря в ее экономической зоне Для этих целей, наряду со специальными патрульными суднами, периодически привлекаются фрегаты. Несмотря на то что ВМС Дании располагают только тремя кораблями данного класса, руководство страны считает их число достаточным.

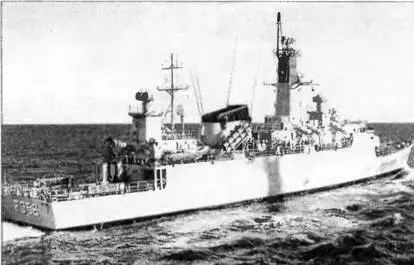

ФРЕГАТ PETER TORDENSKIOLD

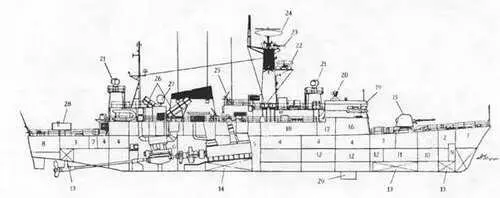

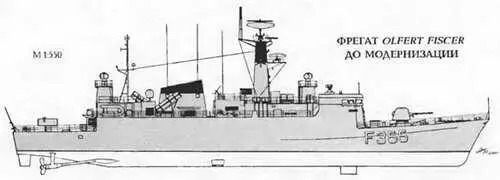

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OLFERT FISCER

1. Шкиперская кладовая

2. Отсек шпилевой машины 3- Коридор

4. Кубрики личного состава и каюты офицеров

5. Носовое машинное отделение (дизель, редуктор и дизель-генератор)

6. Кормовое машинное отделение (ГТД и два дизель-генератора)

7. Носовой (правый борт) торпедный отсек

8. Румпельное отделение

9. Цепной ящик

10. Провизионные кладовые 11 Погреб 76-мм патронов

12. Посты акустиков

13. Топлинные цистерны

14. Расходная топливная цистерна

15. 76-мм АУ

16. БИП

17. Радиорубка

18. Кают-компания

19. Ходовой мостик

20. Пост оптико-электронной системы 9LV200 21 Антенный пост системы 9LV200

22. АП РЛС 9GR 600

23. АП РЛС Mil 009

24. АП РЛС AWS 5

25. 20-мм АУ

26.ТПК ПКРК "Harpoon"

27. АП системы SATCOM

28. ПУ ЗРК "Sea Sparrow"

29. Обтекатель ГАС PMS 26

Водоизмещение, т:

стандартное. 1190

полное 1320

Главные размерения, м:

длина наибольшая (по КВЛ) 84 (80,1)

ширина наибольшая. 10,3

осадка при полном водоизмещении 3,1

осадка наиболее выступающей частью7,3

Главная энергетическая установка:

тип.дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х LM 2500 - 24 600

количество х тип ДД -

- суммарная мощность, л.с. 1 х 20 V 956 ND82 -5 210

количество гребных винтов2 ВРШ

Скорость хода, уз:

наибольшая. 28

под дизелями 18

Дальность плавания ходом 18 уз, мили. 2 500

Экипаж, чел. (в том числе офицеров) 94 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Harpoon»

количество ПУ х направляющих (тип ПУ).2x4 (ТПК)

боекомплект.. 8 ПКР RGM-84C

Зенитные ракетные комплексы:

тип комплекса «NATO Sea Sparrow)

количество ПУ х направляющих (тип ПУ)2x6 (Мк 48 мод.З)

боекомплект 12 ЗУР RIM-7M/P

СУ.Мк 91 мод.З

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 4 х 1 - 20-мм («Oerlikon»)

Радиоэлектронное:

БИУС 9LV Мк 3 с системой Link 11, SATCOM

РАС обнаружения ВЦ. TRS-3D

РАС обнаружения НЦ 9GR 600

РАС навигационная.Mil 009

СУ оружием общекорабельная.9LV200 Мк 3 с двумя РЛС Мк 95

средства РТР UAF-1 Cutlass

активные средства РЭП.THORN EMI UAT

пассивные средства РЭП

(количество ПУ х направляющих).DL-12T (4x3 - 120-мм)

ГАС с подкильной антенной..PMS 26

Проект фрегата Niels Juel для ВМС Дании был разработан английской фирмой «YARD» (Глазго) в 1975 г. Корабль предназначен для действий в условиях Балтийского и Северного морей. Автономность семь суток. Корпус фрегата гладкопалубный, стальной (из малоуглеродистой стали со вставками из высокопрочной стали в жизненно важных районах), со смешанным набором, ледовыми и противослемин-говыми подкреплениями в носовой оконечности. Он разделен на 12 отсеков. Топливо хранится в носовых и кормовых днищевых цистернах, а также в расходной цистерне носового МО. Надстройки выполнены из алюминиевых сплавов (8% от общей массы корпуса). ГТД и ДД размещены в двух МО и соединяются с редуктором при помощи соответственно автоматической и самосинхронизирующейся муфт. Электроснабжение обеспечивают три ДГ по 500 кВт (440 В и 60 Гц). Система стабилизации состоит из неубирающихся бортовых рулей. Все жилые помещения и закрытые боевые посты входят в герметичный контур, защищенный от средств массового поражения. С 1998 по 2000 г. корабли прошли модернизацию, в ходе которой РЛС AWS5 заменили на TRS-3D, усовершенствовали системы управления огнем и связи, демонтировали торпедные аппараты и вместо ПУ Мк 29 установили ПУ вертикального пуска.
