Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 120/46 («Bofors»)

количество АУ х стволов (тип АУ)..2 x 1 -40/70 («Bofors») '*,

1 х 1-40/70 («Bofors»)2'

резервная ОЭСУ. LIROD

количество АУ х стволов (тип АУ) 2x1 - 20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА).2 х 3 -324-мм (Мк 32 мод.4 или ILAS 3) '*

боекомплект 12 торпед Мк 46 мод. 5 или A244S

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм «Bofors»

боекомплект 24 РГБ «Erica» или 20 РГБ «Nelli»

Авиационное:

количество х тип вертолетов 1 х «Wasp» 4'

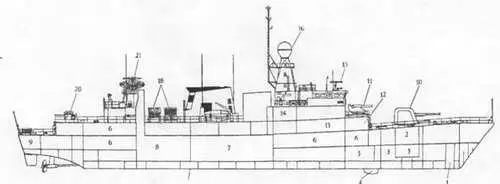

Продольный разрез фрегата Fatahillah

1. Цепной ящик

2. Подбашенное отделение 120-мм АУ

3. Погреб 120-мм патронов

4. Обтекатель ГАС PHS 32

5. Помещения акустиков

6. Кубрики личного состава

7. Носовое машинное отделение (ГТД)

8. Кормовое машинное отделение (ДД)

9. Румпельное отделение

10. 120-мм АУ

11. 375-мм РБУ

12. Погреб РГБ

13. Кают-компания

14. Радиорубка

15. АП навигационной РЛС 1229

16. АП РЛС WM 28

17. ПУ НУРСсистемы "Corvus"

18. ТПК ПКРК "Exocet"

19. 324-мм ТА

20. 40-мм АУ

21. АП РЛС DA 05

22. Ангар

оборудование ВПП. светотехническое

тип ангара телескопический

Радиоэлектронное:

БИУС SEWACO-RI

РАС обнаружения ВЦ и НЦ.DA 05

РАС навигационная.тип 1229

СУ ПКР и 120-мм АУ. WM28/61

средства РТР UAA-1

пассивные средства РЭП

(количество ПУ х направляющих).«Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной. PHS 32

система противоторпедной защитыТ-Мк. 6

"На Fatahillah.

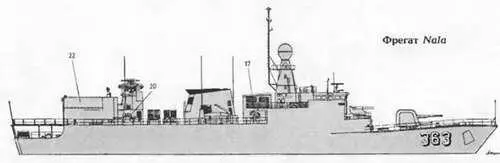

2* На Malahayati и Nala

Кроме Nala, на котором торпедное вооружение отсутствует. 4* На Nala.

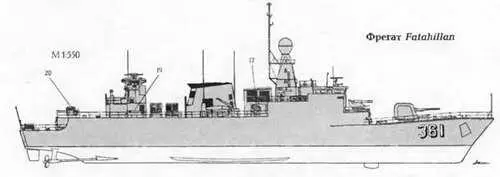

Контракт на постройку трех многоцелевых фрегатов для ВМС Индонезии с голландским консорциумом NEVESBU был заключен в августе 1975 г. Fatahillah имеет оборудование, позволяющее его использовать в качестве флагманского корабля полицейских сил. В индонезийских ВМС эти корабли классифицируются как корветы. Корпус корабля стальной, с двойным дном на большей части своей длины, которое используется в качестве топливных и масляных цистерн. ГТД, расположенная в носовом МО, связана с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД -одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.

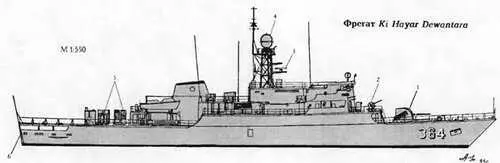

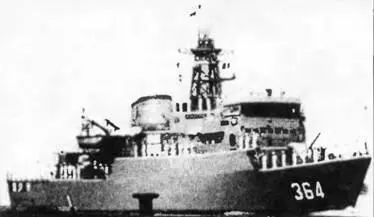

ФРЕГАТ KI HAJAR DEVANTARA

Водоизмещение, т:

стандартное. 1830

полное 2 050

Главные размерения, м:

длина наибольшая 96,7

ширина наибольшая 11,2

средняя осадка при полном водоизмещении 4,8

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х ТМЗВ - 24 525

количество х тип ДД -

- суммарная мощность, л.с.2 х 20V 956 ТВ92- 11 070

1. 57-мм АУ

2. 20-ми АУ

3. АП навигационной РЛС 1229

4 АП РЛС WM 28

5. ТПК ПКРК "Exocet"

6. 533-мм ТА

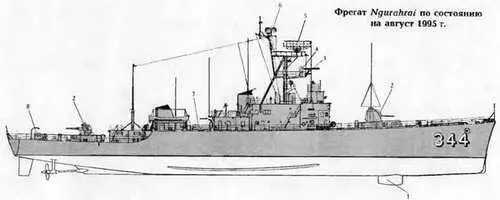

1. Обтекатель ГАС SQS-42V

2. 76-мм АУ

3. АП навигационной РЛС 1226

4. АП средств РТР WLR-1C

5. АП РЛС SPS-6E

6. АП РЛС SPS-5D

7. 324-мм ТА

8. Штоковые бомбометы

количество гребных винтов..2 ВРШ

Скорость хода наибольшая, уз:

под ГТД26

под ДД 20

Дальность плавания, мили:

ходом 25 уз. 1150

ходом 18 уз.4 000

Экипаж, чел. (в том числе офицеров). 76 (11) + 100 кадетов и 14 преподавателей

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 38

Артиллерийские комплексы:
