Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

количество АУ х стволов (тип АУ).1 х 1 -57/70 («Bofors»)

количество АУ х стволов (тип АУ).2x1 - 20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА).2 х 1 - 533-мм

боекомплект 4 торпеды SUT

штоковые бомбометы. 1

Авиационное:

количество х тип вертолетов.1 х NBO 105

оборудование ВПП светотехническое

Радиоэлектронное:

БИУС.SEWACO-RI

РАС навигационная.тип 1229

СУ ПКРК и АУ.WM28/61

средства РТР.«Susie 1»

пассивные средства РЭП

(количество ПУ х направляющих).«Corvus» (2x2 - 128-мм)

ГАС с подкильной антенной PHS 32

система противоторпедной защиты.Т-Мк 6

Проект Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ. Корабль продали Индонезии 14 марта 1978 г. Оружие и РТВ приобретено в Нидерландах и Швеции. ГЭУ и ее компоновка полностью повторяет ГЭУ фрегатов типа Fatahillah. В мирное время он используется в качестве учебного корабля и войскового транспорта. Поэтому на его ВПП размещены две самоходные баржи типа LCVP, которые могут спускаться на воду при помощи специальных шлюпбалок.

Корпус корабля стальной, с двойным дном на большей части своей длины. Междудонное пространство используется в качестве топливных и масляных цистерн. ГТД, расположенный в носовом МО, связан с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД-одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.

Торпедные аппараты фиксированные, транцевые.

В военное время фрегат будет дооснащен противолодочным и дополнительным зенитным вооружением. В частности, зарезервированы места для трех 40-мм зенитных автоматов. По некоторым данным, ведутся переговоры о приобретении для этого корабля ЗАК «Vulcan Phalanx». После этого фрегат будет использоваться для несения патрульной службы в районе Индонезийского архипелага, борьбы с надводными кораблями и подводными лодками.

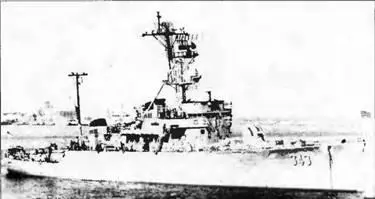

ФРЕГАТ MONGINSIDI

Водоизмещение, т:

стандартное. 1720

полное. 1968

Главные размерения, м:

длина наибольшая.95

ширина наибольшая.1,8

средняя осадка при полном водоизмещении. 5,5

Главная энергетическая установка:

тип- дизельная

количество х тип ДД -

- суммарная мощность, л.с 2 х 38 TD 8-1/8-12-7 000

количество гребных винтов 1 ВРШ

Скорость хода наибольшая, уз 22

Дальность плавания ходом 18 уз, мили 3 000

Экипаж, чел. (в том числе офицеров). 171 (12)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)2 x 1 -76/50 (Мк 34)'*, 1 х 1 - 76/ 50 (Мк 34)

СУ.. Мк 70 мод. 2 с РЛС SPG-52

количество АУ х стволов (тип АУ) 1 x 2 - 37/67 («В-11») -*

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (Мк 32)

боекомплект 12 торпед Мк 46 мод. 5

СУ.Мк 105

штоковые бомбометы 2

Радиоэлектронное:

РАС обнаружения ВЦ SPS-6E

РАС обнаружения НЦ SPS-5D, SPS-4:

РАС навигационная. тип 1226

средства РТР WLR-1С 4*

ГАС с подкильной ангеннойEDO SOS-45V '*, SOS-39V''", SOS-42V!*

'* 1 la Martadinata. "* Кроме Martadinata '* На Ngurahrui

Кроме Samadikiin " I la Samadikun. ''* На Monqinsidi

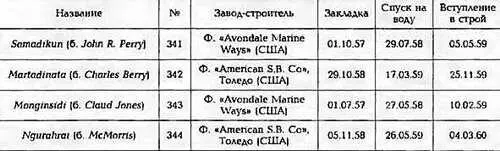

Фрегаты типа Claud Jones были построены в США в конце 50-х годов Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadinata- 31 января 1974 г., Monginsidi и Ngu-rahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей длины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-ми АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шум-ности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

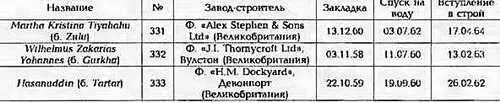

ФРЕГАТ HASANUDDI N
