Ближайшие аналоги разрабатываемого нами вертолета – Bell-222A (1979), Bell-230 (1990), Aerospaciale SA-365 (1988), Westland WG-13 (1972).

…Создать новый вертолет, который по своим летно-техническим характеристикам не только соответствовал бы всем современным требованиям, но и превосходил их по гарантийному сроку службы, диапазону климатических условий эксплуатации, простоте в обслуживании, комфортности в полете и др., очень сложно. Однако сократить путь к искомой цели – новому вертолету – можно, для этого и существует графоаналитический подход, в основе которого лежат выявленные параметрические зависимости. Имея достаточно обоснованные значения одних параметров, можно переходить к назначению других, которым, должен соответствовать новый вертолет.

Рис.8. Зависимость типа шасси от взлетной массы вертолета

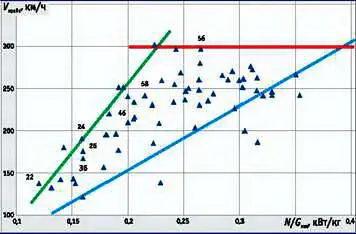

Рис.9. Зависимость крейсерской скорости от энерговооруженности вертолета

В своих исследованиях мы преднамеренно ограничились вертолетами, представленными в конкретном, каталоге. Увеличение числа вертолетов вряд ли изменит характер полученных зависимостей. Впрочем, данные о новых вертолетах помогут подтвердить или опровергнуть это утверждение.

Владимир огородов, инженер КАИ, Михаил ОГОРОДОВ, канд. техн. наук, КВЗ

Макет вертолета «Актай»

Говорят, как корабль назовешь, так он и поплывет. Наверное, именно об этом вспомнили на Казанском, вертолетном заводе, когда выбирали имя для своего нового вертолета. «Актай» в переводе с татарского языка значит «белый жеребенок».

И это имя как нельзя лучше подходит к новинке казанских вертолетостроителей. Небольшой «глазастый» белый вертолетик действительно смотрится жеребенком на фоне «рабочих лошадок» Ми-8/Ми-17, а также быстро набирающего стать «подростка» – вертолета «Ансат». Как же появился на свет небесный жеребенок «Актай»? Что принципиально нового появилось в организации самой работы над проектированием вертолета?

С середины 90-х годов коллектив конструкторов КВЗ (и без того небольшой) занимался разработкой и запуском в производство вертолета «Ансат». Эта машина проектировалась в Казани практически с нуля. Одновременно шло сопровождение серийного производства Ми-8/Ми-17, а также работа по модификации вертолетов. Настоящим айсбергом маячил впереди Ми-38, на него уже начала поступать документация из Москвы.

Разработка еще одной машины значительно осложнила бы ситуацию, но отказываться. от задуманного не хотелось. Руководство завода пошло на довольно смелый шаг, решив передать значительную часть работ по «Актаю» в Москву. В столице конкретно под эту работу был создан коллектив из специалистов МВЗ им. Миля под руководством Н.А. Назарова. Таким образом, одним выстрелом удалось убить нескольких «зайцев»: казанцы получали в собственность комплект конструкторской документации на новый вертолет, москвичи – возможность реализовать свой творческий потенциал.

С 1999 года документация начала поступать на КВЗ и постепенно передаваться в производство. По мере разработки приходилось вносить много изменений, переделывать чертежи и оснастку. К моменту начала работ над «Актаем.» московские конструкторы уже имели опыт создания небольшого легкого вертолета: это был Ми-34. Но небольшим и легким, он был по нашим, меркам. Чтобы успешно конкурировать на отечественном и тем более на мировом рынке, была нужна машина по-настоящему миниатюрная, с высокой весовой отдачей, с отличными экономическими характеристиками. Вот эти-то параметры и определили облик и параметры «Актая».

На вертолете решили использовать роторно-поршневой двигатель внутреннего сгорания ВАЗ-4265, разработанный СКВ РПД «АвтоВАЗ» из Тольятти. Новый двигатель, созданный на базе автомобильного, при достаточно высокой мощности в 250 л.с. унаследовал способность устойчиво работать на автомобильных сортах масел и топлива. В российских условиях это очень важно!

Кабина «Актая» рассчитана на трех человек, управление может быть как одинарным, так и сдвоенным, грузовой отсек располагается за кабиной пилотов. Базовую конструкцию можно относительно легко изменять и дополнять.
