Из приведенных примеров видно, что частота зеркальной помехи всегда отличается от частоты принимаемой станции на две промежуточные частоты — на 930 кгц. Следует, правда, заметить, что зеркальная помеха существует не всегда. Может же случайно оказаться так, что частота, на которой должна появиться эта помеха, «пустует» или на этой частоте работает очень слабая станция. Однако рассчитывать «на авось», конечно, нельзя, и поэтому в супергетеродине ведется борьба с зеркальной помехой.

Борьба с зеркальной помехой после преобразователя частоты невозможна, так как и принимаемая станция, и зеркальная помеха создают одинаковые по частоте (465 кгц) сигналы, которые одинаково хорошо проходят через контуры усилителя ПЧ. Отсюда следует, что бороться с зеркальной помехой нужно на входе приемника, до преобразователя частоты. Для этого используется обычный колебательный контур (входной контур), который настраивается на частоту принимаемой станции и, таким образом, ослабляет зеркальную помеху (рис. 131).

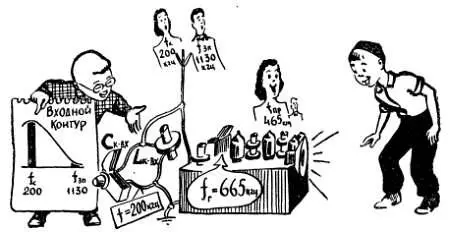

Рис. 131. Бороться с зеркальной помехой можно только до преобразователя частоты. Для этого используют контур, настроенный на частоту принимаемой станции. Он и ослабляет сигнал, который мог бы создать зеркальную помеху.

Входной контур супергетеродина практически ничем не отличается от входного контура приемника прямого усиления: в обоих случаях используются катушки индуктивности и конденсаторы переменной емкости, а также применяются одни и те же схемы связи с антенной. Однако входной контур супергетеродинного приемника, если можно так выразиться, находится в более выгодном положении: его задачей является ослабление зеркальной помехи, частота которой отличается от резонансной частоты контура на 930 кгц, в то время как в приемнике прямого усиления входной контур должен ослаблять соседнюю станцию, отличающуюся от принимаемой всего лишь на 10 кгц.

Здесь уместно сказать несколько слов о выборе промежуточной частоты. Принципиально можно построить супергетеродинный приемник с промежуточной частотой от нескольких десятков килогерц до нескольких мегагерц. Для того чтобы получить хорошую избирательность по соседнему каналу, желательно, чтобы промежуточная частота f пр была как можно ниже: чем ниже величина f пр , тем сильнее будет проявляться различие в частотах принимаемой и соседней станций, тем легче будет контурам ПЧ подавить помеху по соседнему каналу. Так, например, при f пр = 100 кгц сигналы ПЧ принимаемой и соседней станции отличаются на 10 %, при f пр = 465 кгц это различие составит уже 2 %, а при f пр = 2000 кгц — всего лишь 0,5 %. Совершенно очевидно, что в первом случае, то есть при низкой промежуточной частоте, избирательность по соседнему каналу будет лучше.

С другой стороны, желательно, чтобы f пр была как можно больше, так как при этом увеличится различие между частотами зеркальной помехи и принимаемой станции, а это, в свою очередь, усилит подавление зеркальной помехи с помощью входного контура.

Как уже отмечалось (стр. 261), частоты зеркальной помехи и принимаемой станции отличаются на величину 2· f пр . Для промежуточных частот 100, 465 и 2000 кгц частота зеркальной помехи будет отличаться от частоты принимаемой станции соответственно на 200, 930 и 4000 кгц. Отсюда следует, что входной контур лучше всего будет ослаблять зеркальную помеху в последнем случае, то есть при высокой промежуточной частоте.

В зависимости от назначения приемника и предъявляемых к нему требований для этого приемника может быть выбрана низкая (обычно 110–130 кгц) или высокая (обычно 1400–1800 кгц и более) промежуточная частота. В подавляющем большинстве радиовещательных приемников промежуточная частота равна стандартной — 465 кгц. При этой величине f пр удается получить удовлетворительную избирательность как по соседнему, так и по зеркальному каналу. Правда, при f пр = 465кгц ослабление зеркальной помехи на КВ диапазоне не всегда оказывается достаточным.

Стандартная промежуточная частота находится в середине «свободного» участка между вещательными диапазонами длинных и средних волн. На стандартной промежуточной частоте и на частотах, близких к ней, не работают ни вещательные станции, ни передатчики радиосвязи. Связано это с тем, что для сигналов с частотой, равной f пр , супергетеродин представляет собой обычный приемник прямого усиления с фиксированной настройкой. Прием этих сигналов осуществляется независимо от частоты гетеродина и даже более того — при выключенном гетеродине (рис. 132).
