Со входного контура напряжение сигнала подается на преобразователь частоты (лист 164), куда одновременно подводится и напряжение гетеродина (лист 166). Гетеродин по своей схеме и используемым деталям очень напоминает регенеративный детектор. В нем также имеются колебательный контур ( L K- ГC K- Г ) в цепи сетки и катушка обратной связи L oc в цепи анода лампы. В некоторых случаях контур включают в анодную цепь, а катушку обратной связи — в сеточную (лист 167).

В гетеродине, в отличие от регенеративного каскада, обратную связь между катушками L K- Г и L oc , а также режим лампы подбирают с таким расчетом, чтобы энергия, поступающая из анодной цепи в сеточную, полностью компенсировала потери в контуре. При этом каскад работает в режиме самовозбуждения, то есть в контуре появляются незатухающие электромагнитные колебания (рис. 119). Иными словами, рассматриваемый каскад — гетеродин представляет собой ламповый генератор переменного тока — устройство, которое, используя энергию источников питания лампы, создает переменное напряжение U Г~ определенной частоты. Частота переменного напряжения, действующего на контуре гетеродина, практически равна частоте собственных колебаний этого контура:

Это значит, что, изменяя величину индуктивности L K- Г или емкости контура гетеродина С К- Г , можно менять частоту генерируемых колебаний f Г , осуществляя таким образом настройку приемника. При переходе с одного диапазона на другой в контуре гетеродина, так же как и во входном контуре, переключают катушки индуктивности (лист 165). Плавная настройка в пределах диапазона осуществляется конденсатором переменной емкости.

Для одновременной настройки гетеродинного и входного контура в супергетеродинном приемнике применяется стандартный блок из двух конденсаторов переменной емкости. Каждый из этих конденсаторов обычно имеет минимальную емкость 15–25 пф и максимальную 450–520 пф.

Во входном контуре с помощью такого конденсатора удается легко изменять частоту в необходимых пределах. Что же касается гетеродинного контура, то здесь стандартный конденсатор может быть использован только вместе со специальными конденсаторами постоянной емкости, пат учившими название сопрягающих (пединговых) конденсаторов.

Дело в том, что входящие в блок одинаковые конденсаторы настройки будут изменять резонансную частоту входного контура f к-вх гетеродина f Г в одно и то же число раз. А для того чтобы эти частоты всегда отличались одна от другой на 465 кгц, нужно, чтобы частота гетеродина изменялась не так резко, как частота входного контура (рис. 135).

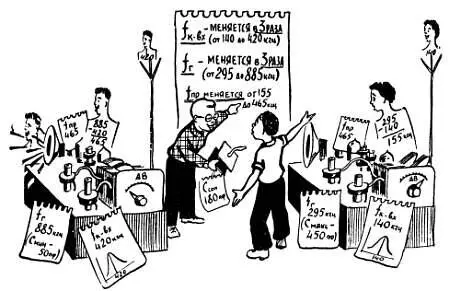

Рис. 135. Если во входном контуре и в гетеродине применить одинаковые конденсаторы, то резонансная частота входного контура f к-вх и частота гетеродина f Гв пределах диапазона будут изменяться в одно и то же число раз, и разница между этими частотами будет изменяться так же. Это значит, что почти всегда станция, на которую настроен входной контур, вообще приниматься не будет, а сигнал принимаемой станции (то есть той, которая вместе с гетеродином дает промежуточную частоту) будет сильно ослабляться входным контуром.

Поясним это простейшим примером. Допустим, что у вас имеется 4 яблока, а у вашего товарища на 6 штук больше, то есть 10 яблок. Теперь представьте, что какой-то добрый волшебник взмахнул своей палочкой и у каждого из вас число яблок увеличилось вдвое, то есть у вас оказалось 8 яблок, а у товарища 20. Сейчас уже ваш товарищ имеет не на 6, а на 12 яблок больше. Отсюда следует, что если два разных числа увеличить в одинаковое число раз, то разница между этими числами также изменится.

Если бы наш воображаемый волшебник захотел, чтобы у товарища оставалось бы на 6 яблок больше, чем у вас, то, увеличив ваши запасы вдвое, он должен был увеличить запасы вашего товарища лишь в 1,4 раза. Тогда у вас, как и в первом случае, оказалось бы 8 яблок, а у товарища 14, и разница осталась бы равной шести. Одним словом, для того чтобы разница между двумя какими-нибудь числами оставалась неизменной, эти числа нужно увеличить в различное число раз.

Примерно к тем же выводам мы придем, рассматривая изменение частоты гетеродина f Г и входного контура f к-вх при настройке супергетеродинного приемника в пределах диапазона.
