Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Так, например, в диапазоне длинных волн резонансная частота входного контура f к-вх равна частоте принимаемой станции f с и изменяется от 140 до 420 кгц, то есть в три раза. Если одновременно изменяется в три раза частота гетеродина, то при настройке приемника в пределах диапазона и промежуточная частота изменится в три раза (рис. 135), что совершенно недопустимо, так как контуры ПЧ всегда настроены на одну и ту же частоту.

Для того чтобы и в начале и в конце диапазона разница между f к-вх и f с составляла 465 кгц, необходимо, чтобы частота гетеродина изменялась от 605 кгц до 885 кгц, то есть примерно в 1,5 раза. Аналогично на средних волнах изменению резонансной частоты входного контура в три раза (520 — 1600 кгц) должно соответствовать изменение f c в 2,2 раза (от 985 до 2065 кгц). На коротких ваннах резонансная частота входного контура изменяется в 3,2 раза, а частота гетеродина в 3,1 раза.

Где же выход? Может быть, ввести отдельную настройку входного и гетеродинного контуров? Именно так и поступали в первых супергетеродинных приемниках, появившихся несколько десятков лет назад. Но настраивать контур гетеродина и входной контур с помощью отдельных конденсаторов неудобно.

Для одновременной настройки гетеродинного и входного контура в супергетеродинном приемнике обычно применяется стандартный блок из двух одинаковых конденсаторов переменной емкости. Однако, несмотря на то что эти секции одинаковы, с их помощью удается изменять частоту гетеродинного контура в меньшее число раз, чем частоту входного контура. Достигается это путем искусственного уменьшения максимальной емкости контура гетеродина. Для этого совсем не обязательно переделывать используемый в этом контуре конденсатор настройки: достаточно последовательно с ним включить конденсатор постоянной емкости — сопрягающий конденсатор С соп (рис. 136).

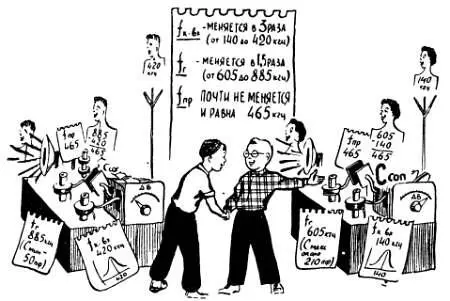

Рис. 136. Чтобы разница между f cи f Г не изменялась в пределах диапазона, нужно, чтобы частота гетеродина f Гменялась в меньшее число раз, чем резонансная частота входного контура f к-вх. Этого можно добиться, включив в контур гетеродина сопрягающий конденсатор С соп.

Как мы уже отмечали (лист 89), общая емкость двух конденсаторов, соединенных последовательно, меньше емкости любого из них и близка по величине к наименьшей из емкостей. Для длинноволнового диапазона емкость конденсатора С соп обычно составляет 150–200 пф, для средневолнового 400–500 пф и для коротковолнового 4000–5000 пф (лист 180). На минимальную емкость контура гетеродина сопрягающие конденсаторы практически не влияют, поскольку минимальная емкость конденсатора настройки во много раз меньше емкости любого из сопрягающих конденсаторов. Что же касается максимальной емкости контура, то на длинных волнах она будет примерно равна 130–150 пф, на средних 250–300 пф и на коротких 400–450 пф.

Благодаря тому что максимальная емкость контура гетеродина оказывается меньше максимальной емкости входного контура (ведь во входной контур мы не включаем сопрягающие конденсаторы), разница между частотами f к_ вх и f Г на всех участках каждого из диапазонов сохраняется равной f пр (приблизительно).

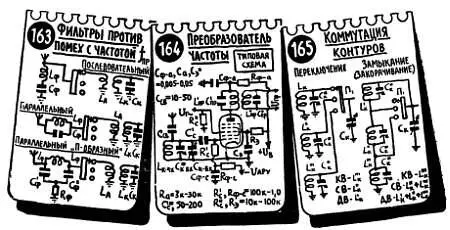

Высокочастотное напряжение с сетки (или с анода) гетеродина подается на преобразователь частоты. В качестве преобразователя частоты может быть использован любой нелинейный элемент, в том числе электронная лампа. Наиболее широко в преобразовательном каскаде используются специальные лампы — гептоды (рис. 71), в которых имеются две управляющие сетки. На одну из этих сеток подается из входной цепи сигнал принимаемой станции U c , на вторую — переменное напряжение гетеродина U Г . Оба эти напряжения управляют анодным током, и поэтому переменная составляющая анодного тока фактически представляет собой сумму двух переменных составляющих с частотами f с и f Г . Режим лампы подбирается таким образом, чтобы форма кривой анодного тока несколько искажалась (в усилителе мы боремся с нелинейными искажениями, здесь они нам необходимы). При этом в анодном токе появляется составляющая с разностной (промежуточной) частотой, которая и выделяется контуром L' прС' пр включенным в анодную цепь лампы (лист 164).

Рядом с катушкой L' пр расположена катушка второго контура, настроенного на промежуточную частоту ( L" прС" пр ) и включенного в сеточную цепь лампы усилителя ПЧ.
