Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

И, наконец, нельзя не отметить еще одного серьезного преимущества супергетеродинного приемника по сравнению с приемником прямого усиления. В супергетеродине основное усиление сигнала до детектора осуществляется в усилителе ПЧ и практически не зависит от частоты принимаемого сигнала. Точно так же и избирательность приемника остается неизменной на всех диапазонах, поскольку соседние станции в основном ослабляются контурами усилителя ПЧ.

Таким образом, основные достоинства супергетеродина можно определить так: высокая избирательность и хорошая чувствительность на всех диапазонах.

Теперь несколько слов о недостатках супергетеродинного приемника.

Основные недостатки супергетеродина заключаются в том, что в нем появляются два новых вида помех, которых не было в приемнике прямого усиления.

Сточки зрения помех в приемнике прямого усиления наиболее «опасными» являются соседние станции — их сигналы легче всего могут «пролезть» через колебательные контуры вместе с сигналом принимаемой станции. В супергетеродине, помимо помех по соседнему каналу, могут возникнуть два совершенно новых вида помех — это так называемая зеркальная помеха и помеха с частотой, равной промежуточной.

Во всех наших примерах мы считали, что при настройке супергетеродина на станцию частота гетеродина f Г выше частоты принимаемой станции f с . Однако в большинстве случаев и, в частности, на средних и коротких волнах можно получить стандартную промежуточную частоту 465 кгц, сделав частоту гетеродина f Г ниже частоты принимаемой станции. Так, например, если промежуточная частота f пр = 465 кгц, то прием станции с частотой f с = 10 000 кгц можно вести как при частоте гетеродина f Г = 10 465 кгц, так и при f Г = 9545 кгц: в обоих случаях разностная частота составит 465 кгц.

Принципиально не имеет значения, будет ли частота гетеродина больше или меньше частоты сигнала, важно лишь, чтобы эти частоты отличались одна от другой на 465 кгц, то есть на промежуточную частоту. Поэтому, если постепенно уменьшать частоту гетеродина, то можно дважды настроиться на одну и ту же станцию: первый раз, когда f Г будет больше f с на 465 кгц, и второй раз, когда f Г будет меньше f с на 465 кгц. Первую из этих настроек обычно называют основной, а вторую — зеркальной (рис. 129).

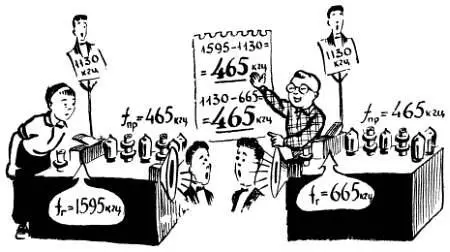

Рис. 129. В супергетеродине на одну станцию можно настроиться дважды: когда частота гетеродина f Гбольше частоты сигнала f с(основная настройка) и когда частота гетеродина f Гменьше частоты сигнала f с(зеркальная настройка).

На первый взгляд может показаться, что наличие зеркальной настройки не таит в себе никаких опасностей. Недостаточно опытные любители иногда даже радуются появлению зеркальной настройки, так как при этом создается впечатление, что супергетеродин принимает в два раза больше станций. Но в действительности же наличие зеркальной настройки является серьезным недостатком супергетеродина, так как она может явиться помехой (зеркальная помеха или помеха по зеркальному каналу) для другой станции. Для того чтобы убедиться в этом, достаточно проделать несколько простейших арифметических операций

Так, например, если ведется прием станции с частотой 10 000 кгц, частота гетеродина должна быть равна 10 465 кгц. При этом одновременно может быть слышна станция, работающая на частоте 10 930 кгц, которая, так же как и принимаемая станция, создаст сигнал промежуточной частоты (10 930 кгц — 10 465 кгц = 465 кгц). Эта станция будет представлять собой зеркальную помеху — мы одновременно будем слышать две станции, причем в большинстве случаев прием будет сопровождаться сильным «свистом». Для основной настройки на станцию с частотой 10 930 кгц частота гетеродина должна быть равна 11 395 кгц (11 395 кгц — 10930 кгц = 4б5 кгц). В этом случае также возможно появление зеркальной помехи — прием станции, работающей на частоте 11 860 кгц (11 860 кгц — 11 395 кгц = 465 кгц). Другой пример зеркальной помехи приведен на рисунке 130.

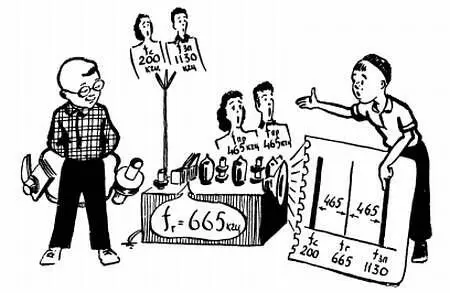

Рис. 130. Любой частоте гетеродина f Гможет соответствовать прием двух станций, для одной из которых настройка будет основной ( f Гбольше f с), а для другой — зеркальной ( f Гменьше f с). Иными словами, создать сигнал промежуточной частоты могут одновременно две станции: одна с частотой f сниже частоты гетеродина (принимаемая станция), другая с частотой f зп— выше частоты гетеродина (зеркальная помеха).
