Другое важное достоинство супергетеродина то, что в нем можно получить хорошую избирательность по соседнему каналу на всех диапазонах, включая короткие волны и УКВ. Мы уже отмечали, что количество контуров в усилителе ПЧ может быть очень большим, так как эти контуры всегда настроены на одну и ту же частоту и выполнить их сравнительно просто. Таким образом, появляется реальная возможность практически доказать правильность лозунга: «Чем больше контуров, тем лучше избирательность» (рис. 127).

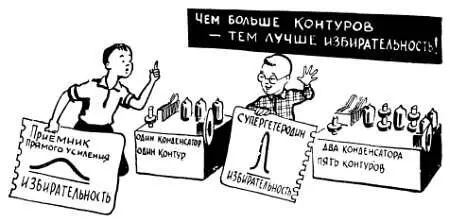

Рис. 127. Контуры усилителя ПЧ всегда настроены на одну и ту же частоту, а это позволяет сравнительно просто использовать большое число контуров и получить хорошую избирательность по соседнему каналу.

Но это еще не все. Огромное значение имеет то, что сама частота настройки контуров ПЧ сравнительно невелика, обычно она составляет 465 кгц, то есть находится ниже самой низкой частоты СВ диапазона. Сигналы разностной частоты образует не только принимаемая, но и все остальные станции и в том числе соседние станции. Совершенно очевидно, что все эти разностные частоты отличаются одна от другой так же, как отличаются по частоте сигналы, поступающие в антенну. Лишь одна из станций дает ту частоту, на которую настроены контуры усилителя ПЧ, а все остальные сигналы, в том числе и сигналы соседних станций, будут ослаблены этими контурами.

Так, например, если промежуточная частота приемника (частота настройки контуров усилителя ПЧ) равна 465 кгц, то для приема станций с частотой 200 кгц частота гетеродина должна составлять 665 кгц. Взаимодействуя с гетеродином, принимаемые сигналы различных радиостанций создадут на выходе преобразователя переменные токи разностных частот. Для соседних станций 190 кгц и 210 кгц эти частоты составят 455 кгц и 475 кгц. Они-то и будут представлять собой помехи по соседнему каналу, которые будут ослаблены контурами усилителя промежуточной частоты, настроенными на 465 кгц. На каком бы диапазоне мы ни вели прием, соседние мешающие станции в супергетеродине, у которого f пр = 465 кгц, всегда будут создавать сигналы ПЧ с частотами 455 и 475 кгц. Иными словами, частоты помех по соседнему каналу в таком супергетеродине всегда будут отличаться от принимаемой (промежуточной) частоты примерно на 2 %. Такого различия оказывается достаточно для эффективного ослабления соседних помех. Во всяком случае это намного лучше, чем в приемнике прямого усиления, в котором даже на средних волнах, не говоря уже о коротких, приходится «бороться» с соседними помехами, частоты которых отличаются от принимаемой всего лишь на 0,7–2 % (рис. 128).

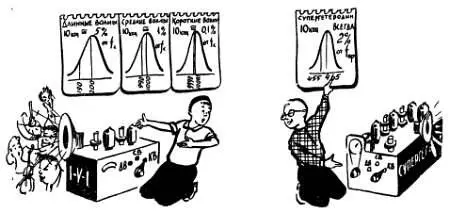

Рис. 128. В приемнике прямого усиления с увеличением частоты все труднее (а на коротких волнах вообще невозможно) становится разделить сигналы принимаемой и соседней радиостанций. В супергетеродине сигналы соседней станции ослабляются контурами усилителя ПЧ, и поэтому избирательность по соседнему каналу одинакова на всех диапазонах.

Таким образом, в супергетеродин ном приемнике избирательность по соседнему каналу зависит от числа контуров в усилителе ПЧ, добротности этих контуров, а также от выбранной промежуточной частоты. Чем меньше выбранная частота f пр , тем больший процент в сравнении с ней будет составлять различие в частотах соседних станций (10 кгц), тем, следовательно, лучше избирательность приемника по соседнему каналу. Здесь, правда, существует ряд ограничений, с которыми мы познакомимся несколько позже.

Используя в усилителе ПЧ четыре контура, настроенных на частоту 465 кгц, при добротности каждого из этих контуров Q = 100, можно ослабить соседнюю станцию в несколько сот раз. Чтобы получить такую избирательность при работе на средних волнах, в приемнике прямого усиления пришлось бы использовать десять — двенадцать контуров, причем каждый из них пришлось бы перестраивать с помощью отдельной секции блока конденсаторов переменной емкости (рис. 121, 127). А в коротковолновом приемнике прямого усиления об избирательности в двести — триста раз нельзя даже мечтать.

Важным достоинством супергетеродина является также и то, что в нем сравнительно легко можно получить хорошую чувствительность, если, конечно, промежуточная частота не слишком велика.
