До сих пор мы рассматривали случай, когда на передающей стороне микрофон выключен, ну, например, потому, что из дикторского текста потерялась какая-то страничка и дикторы, объявив минутный перерыв, лихорадочно перебирают бумаги на столе. Наконец нужный листок обнаружен, микрофон включен, и передача продолжается. Дикторы могут облегченно вздохнуть, а для нас начнутся новые неприятности — вся описанная картина разделения пульсирующего тока окажется неверной.

Как только диктор начал говорить, ток в передающей антенне становится модулированным и значит амплитуда импульсов тока в цепи детектора также изменяется в соответствии с модуляцией (рис. 20, г). Теперь и после разделения этого тока на составляющие каждая из них будет носить следы модуляции. Что касается высокочастотной составляющей (рис. 23, д), то она не очень-то нас интересует. А вот постоянной составляющей придется заняться.

Эту составляющую уже нельзя называть постоянной (рис. 23, е). Раз меняется амплитуда импульсов, значит меняется и средняя скорость электронов, значит постоянный ток тоже меняется. Какой же он после этого постоянный?

Ток, который раньше был постоянным, теперь стал пульсирующим. Пульсирует он сравнительно медленно, величина его редко становится равной нулю и все-таки это пульсирующий ток — с неизменным направлением и изменяющейся величиной. Самое интересное это то, что, изменяясь, он в точности повторяет все изменения амплитуды высокочастотного пульсирующего тока (рис. 23, г).

Есть такая детская игра — кто-нибудь из ее участников ищет спрятанный предмет, а остальные ему подсказывают. Если поиск ведется в правильном направлении, все кричат «тепло!», если в неправильном — «холодно!». По мере приближения к спрятанному предмету «температура» нарастает — слышатся возгласы «теплее!», «еще теплее!», «очень тепло!».

Если мы сравним себя с тем участником игры, который ищет и приближается к цели, то публика уже может кричать «горячо, очень горячо!». Несмотря на все отклонения в сторону, забегания вперед и отступления назад, мы, наконец, добрались до главного результата работы детектора, результата, ради которого и нужен детектор.

Мы уже говорили, что можно получить синтетический пульсирующий ток, пустив в общую цепь постоянную и переменную составляющие, взятые из отдельных генераторов. Ну, а подумайте, какой пульсирующий ток мы получим, если роль этих генераторов будут выполнять обычная батарейка и микрофон, установленный на передатчике. Догадались? Ну, конечно! В этом случае мы получим низкочастотный пульсирующий ток точно такой же, какой протекает в цепи детектора (рис. 23, е). И, наоборот, если мы в детекторе отделим от низкочастотного пульсирующего тока постоянную составляющую (рис. 23, з), то получим (рис. 23, ж) копию переменного тока, созданного микрофоном. Этот низкочастотный переменный ток можно пропустить через звуковую катушку громкоговорителя и получить при этом такой же звук, какой заставил колебаться диффузор микрофона.

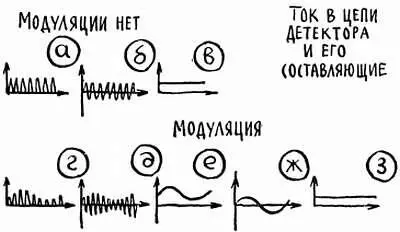

Рис. 23. а-з .

Вот и замкнулась наша цепь — звук прошел длинный путь от микрофона до громкоговорителя, как любят говорить радиоспециалисты, «от уха до уха». На этом длинном пути произошло множество интересных преобразований. Вначале звук превратился в низкочастотный ток, а он в свою очередь модулировал ток высокой частоты, затем с помощью модулированного высокочастотного тока мы излучили в пространство радиоволны, которые, добравшись до антенны приемника, создали в ней копию своего «родителя» — такой же, как и в передающей антенне модулированный ток высокой частоты. С помощью детектора мы преобразовали этот ток в пульсирующий и, наконец, выделили из него низкочастотную составляющую (рис. 23, ж), которая направилась в громкоговоритель для того, чтобы воссоздать первоначальный звук.

Мы, правда, несколько преждевременно употребили слово «выделили». Пока мы еще ничего не выделили, пока мы только отметили, что пульсирующий ток в цепи детектора можно разделить на три составляющие — высокочастотную, постоянную и нужную нам низкочастотную. Но как произвести их разделение, как отделить и направить в громкоговоритель ток низкой частоты, без каких бы то ни было посторонних «примесей»?

Решить эту задачу можно только с помощью электрических фильтров.
