Рудольф Сворень - Ваш радиоприемник

Когда известно, что сигнал претерпевает какие-то изменения, но не известно, какие именно и в каких электрических цепях они проходят, на схеме рисуют квадрат или прямоугольник с двумя входными и двумя выходными проводами. Это так называемый четырехполюсник, содержимое которого не известно, а известно только, что подается на вход и что получается на выходе. По-видимому, желая подчеркнуть таинственность процессов, происходящих внутри четырехполюсника, ему дали название «черный ящик», хотя совершенно ясно, что ничего таинственного в ящике не происходит. Часто он вводится просто как временная мера, когда нет оснований или, наконец, просто не хватает знаний для того, чтобы выяснить, что же происходит в четырехполюснике с таким интригующим названием. Вот такой «черный ящик» введем и мы на пути от антенны к детектору. К его входным зажимам мы подключим антенну и заземление, а к выходным — детектор.

Забегая вперед, отметим, что в нашем «черном ящике» происходят два важнейших процесса, о которых мы уже упоминали в начале главы, — выделение сигнала нужной станции из множества других, действующих в антенне, и усиление этого избранного сигнала. Пока же мы ограничимся следующими сведениями — сигнал на выходе четырехполюсника, то есть напряжение на входе детектора является точной копией высокочастотного модулированного тока, который радиоволны нужной нам станции навели в приемной антенне.

Нет на нашей схеме и телефона — его место заняло обычное сопротивление. Это так называемая нагрузка детектора, потребитель результатов его «труда». Каковы эти результаты, что именно получает нагрузка от детектора — в этом мы сейчас попробуем разобраться.

Для начала рассмотрим случай, когда на передающей стороне выключен микрофон и высокочастотный сигнал как в передающей, так и в приемной антенне не модулирован (рис. 23, а, б, в). В этом случае к детектору, точнее, к цепочке диод — нагрузка с выхода «черного ящика» подводится переменное напряжение высокой частоты с неизменной амплитудой. Диод пропускает ток только в одну сторону — об этом уже говорено-переговорено — и поэтому в цепи детектора пойдут импульсы тока, каждый из которых длится половину периода. Вторую половину периода тока в цепи нет — антракт.

Можно легко представить себе такой пульсирующий ток. Электроны движутся в проводнике рывками — рывок, остановка… рывок, остановка… Но поскольку направление этих рывков не меняется, то постепенно электроны сдвигаются в одну сторону, так же как и при постоянном токе. Более того, если не обращать внимания на пульсации, на неравномерность движения электронов, то можно считать, что в цепи детектора протекает постоянный ток.

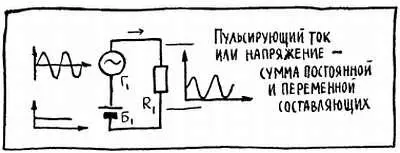

Пульсирующий ток, о котором идет речь, можно получить искусственным путем, без помощи детектора. Для этого нужно иметь два генератора, один из которых дает постоянный, а другой — переменный ток (рис. 20).

Рис. 20

Если пропустить оба тока по одной общей цепи и определенным образом подобрать их величину, то можно добиться того, что в некоторые моменты времени, а именно в те полупериоды, когда переменный ток идет навстречу постоянному, тока в цепи вообще не будет.

Так, например, если в каком-то направлении по проводнику движется десять электронов и одновременно десять электронов идет навстречу им, то это равносильно тому, что никакого упорядоченного движения электронов вообще нет. В реальном случае дело не доходит до движущихся зарядов. В определенный момент переменное напряжение действует против постоянного и полностью нейтрализует его, а поэтому практически нет силы, которая могла бы двигать заряды, то есть создавать ток. Таким образом, между импульсами появляются паузы.

Если мы получили «синтетический» пульсирующий ток из постоянного и переменного, то нельзя ли решить обратную задачу — выделить постоянный и переменный ток из пульсирующего? Можно, и именно этим мы с вами сейчас должны будем заняться. Правда, придется потерпеть до следующей главы, чтобы узнать, как именно такое разделение может быть осуществлено. Пока же мы ограничимся тем, что объявим конечный результат — пульсирующий ток в цепи детектора (рис. 23, а) можно разделить на постоянную (рис. 23, в) и переменную (рис. 23, б) составляющие.

Переменную составляющую мы в дальнейшем будем называть высокочастотной. Во-первых, она действительно имеет высокую частоту: ведь сами импульсы тока в цепи детектора — это высокочастотные импульсы, далекие потомки высокочастотного тока, наведенного в антенне. Во-вторых, нам необходимо ввести слово «высокочастотная» еще и потому, что переменная составляющая, о которой идет речь, это не единственный переменный ток, протекающий в цепи детектора.
