Полупроводник — это, попросту говоря, плохой проводник. Он проводит ток, но проводит его во много тысяч раз хуже, чем, например, медь или сталь. Но зато с помощью тонких технологических приемов можно в широких пределах влиять на свойства полупроводниковых материалов — менять их сопротивление, менять подвижность, количество и даже знак свободных зарядов. Так, в частности, находят применение полупроводниковые материалы германий и кремний двух типов.

В одном из них основная масса свободных зарядов — электроны. Это германий и кремний типа n (от слова negativ — отрицательный). Другой тип полупроводниковых материалов — германий и кремний типа р (от слова positiv — положительный) в основном содержит свободные положительные заряды.

К сожалению, мы сейчас не можем подробно выяснить, как появляются и двигаются эти положительные заряды, как они «выглядят». Если у вас возникнет потребность как-нибудь их себе представить, то придется пойти на самообман — считать, что в полупроводнике р -типа есть свободные положительные ионы. Самообманом это будет потому, что в действительности положительные ионы в полупроводнике неподвижны, хотя движение положительного заряда все-таки существует. Происходит это примерно так: положительный ион, атом с недостающим электроном разными путями «переманивает» к себе электроны из другого нейтрального атома, который в результате сам становится положительным ионом. Таким образом, «пустые места», или иначе «дырки», кочуют по полупроводнику, то есть происходит перемещение положительного заряда.

Работа любого полупроводникового прибора, в том числе и диода, основана на интересных процессах, которые происходят в так называемом рn -переходе. Этот переход представляет собой область, где соприкасаются два полупроводниковых материала с разным типом проводимости, например, германий р и n типа (рис. 19, а). Вы только не подумайте, что для того, чтобы получить рn -переход, берут два куска разных полупроводников и прижимают их друг к другу. Основой перехода всегда служит полупроводник с каким-то одним типом проводимости. На определенном участке в него добавляют небольшое количество примесей и получают другой тип проводимости. Так в одном куске, в небольшом полупроводниковом кристалле получают рn -переход. К каждой его зоне особым образом припаивают металлические выводы, и полупроводниковый диод готов. Вы, конечно, догадались, что диодом он называется именно потому, что имеет две главные детали — зону р и зону n . Приставка «ди» обычно означает «два». В детекторе радиоприемника могут применяться только точечные диоды.

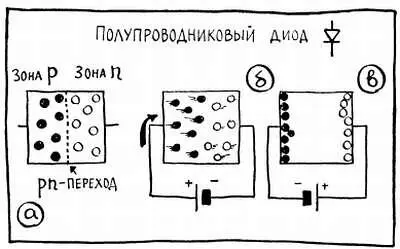

Рис. 19

Замечание о приемнике напоминает, что нам пора возвращаться к главной теме разговора — к детектированию. Но перед этим предстоит еще выяснить, «куда запрягается лошадь» — каким образом диод может играть роль вентиля, почему он пропускает ток только в одну сторону.

Давайте подключим диод к батарейке карманного фонаря (это так называемый мысленный эксперимент — если произвести такое включение по-настоящему, диод просто выйдет из строя), причем подключим его так, чтобы плюс был соединен с зоной р , а минус с зоной n (рис. 19, б). При этом электроны двинутся из зоны n в сторону плюса, а положительные заряды из зоны р в сторону минуса. На границе между зонами будет происходить обмен зарядами, и в цепи пойдет ток. Теперь давайте включим диод наоборот — зону р подключим к минусу, а зону n — к плюсу (рис. 19, в). В этом случае заряды двинутся в обратную сторону — не по направлению pn -переходу, а от него. В результате между зонами окажется участок полупроводника, практически лишенный свободных зарядов, проще говоря, в цепи появится разрыв. Вывод: полупроводниковому диоду далеко не безразлично, как подключена к нему батарея — при одной полярности он пропускает ток, при противоположной — не пропускает. Или иначе — диод пропускает ток только в одну сторону.

Вот теперь можно возвращаться к детектору. Только мы уже не будем заниматься простейшей схемой с головным телефоном (рис. 18, а), а рассмотрим реальную схему диодного детектора, схему, которую в том или ином виде можно встретить в любом ламповом или полупроводниковом приемнике (рис. 18, б). Здесь источником высокочастотного сигнала для детектора уже не будет служить антенна — в реальном приемнике сигнал никогда не попадает на детектор прямо из антенны. И хотя в нашем случае это больше похоже на шутку, мы все же воспользуемся приемом, который применяется в теоретической радиотехнике — введем «черный ящик».
