Рудольф Сворень - Ваш радиоприемник

Прежде всего давайте представим себе линию радиосвязи. На передающей стороне имеется генератор тока высокой частоты, к которому подключена передающая антенна. На приемной стороне также имеется антенна, в цепь которой включен индикатор высокочастотного тока, ну, скажем, какая-нибудь сверхчувствительная электрическая лампочка. Когда работает передатчик, от его антенны во все стороны расходятся радиоволны и часть из них приходит к приемной антенне. В антенне при этом появляется ток и лампочка загорается.

Совершенно ясно, что такую линию можно легко использовать для передачи телеграмм (теперь они уже называются радиограммами) с помощью азбуки Морзе. Для этого достаточно в цепь передающей антенны включить телеграфный ключ и с его помощью соединять или разъединять антенну и генератор. Это позволит излучать радиоволны длинными и короткими импульсами, то есть в виде точек и тире, а лампочка в месте приема будет давать такие же длинные и короткие вспышки. Произойдет примерно то же самое, что и в линии уже знакомого нам простейшего телеграфа (стр. 33). Только вместо постоянного тока лампочку будут зажигать импульсы высокочастотного тока, а вместо проводной линии передатчик с приемником свяжут электромагнитные волны.

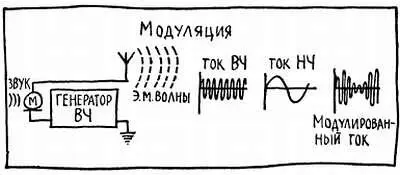

Теперь попробуем по аналогии сделать следующий шаг — передать по линии радиосвязи речь или музыку. С передающей стороной все обстоит сравнительно просто. Давайте в цепь передающей антенны, то есть в ту цепь, где циркулирует высокочастотный ток, включим угольный микрофон (рис. 17).

Рис. 17

Не какой-нибудь другой, а именно угольный, тот, который под действием звуковых волн меняет свое сопротивление.

Переменный ток так же подчиняется закону Ома, как и постоянный. Во всяком случае, с увеличением сопротивления цепи ток уменьшается. Это значит, что ток в передающей антенне помимо очень быстрых изменений (вы, конечно, помните, что этот ток создается с помощью специального высокочастотного генератора) будет сравнительно медленно изменяться из-за меняющегося сопротивления микрофона. Практически окажется, что в такт со звуковыми колебаниями, в точности следуя за всяким изменением звукового давления, будет меняться амплитуда высокочастотного тока, а следовательно, и интенсивность излучения радиоволн.

Процесс управления высокочастотным током, изменение его величины в соответствии с низкочастотным сигналом называется модуляцией . В данном случае речь шла об амплитудной модуляции, поскольку под действием низкочастотного сигнала, в частности под действием звуковых волн, изменялась амплитуда высокочастотного тока. Нередко применяется и частотная модуляция, когда низкочастотный сигнал управляет самой частотой высокочастотного генератора, а амплитуда тока остается неизменной (стр. 174).

* * *

ПРИЕМНИК СДЕЛАН В ТИПОГРАФИИ

Еще совсем недавно поговорку «Сапожник без сапог» можно было с полным правом отнести в адрес радиоэлектроники. Точные электронные приборы открыли дорогу для широкой автоматизации самых различных отраслей производства, в то время как сама технология изготовления автоматов, причем как и другой радиоэлектронной аппаратуры, долго оставалась на кустарном уровне. Ну как можно автоматизировать такой процесс, как сборка приемников и телевизоров? Какой автомат сумеет точно установить множество больших и маленьких деталей, проложить десятки проводов, а затем, безошибочно направив в цель тонкое жало паяльника, смонтировать сложную схему?

Первую брешь пробил печатный монтаж, который позволил «одним махом» изготавливать все главные соединительные цепи. Один из методов печатного монтажа использует фольгированные (то есть покрытые тонким слоем медной фольги) пластинки из изолятора — гетаникаса. На фольгу с помощью обычного печатного станка наносится кислотоупорной краской замысловатый рисунок — изображение соединительных цепей. Затем пластинку погружают в кислоту, которая растворяет всю медь за исключением участков, защищенных краской. Так на изоляционной пластине появляются тонкие, как бы напечатанные провода, к которым в дальнейшем припаиваются (этот процесс, кстати, также можно автоматизировать) необходимые детали.

Печатный монтаж применяется в ряде отечественных приемников и телевизоров, в частности, в радиоле «Латвия». При ремонте печатных панелей отдельные участки цепей можно заменять обычными проводами.
