Рудольф Сворень - Ваш радиоприемник

В нашем примере источником излучения служит генератор переменного тока. Поэтому от проводника (давайте его сразу же назовем передающей антенной) электромагнитные поля будут отходить непрерывно, одно за другим… Иными словами, под действием переменного тока передающая антенна будет планомерно, через равные промежутки времени излучать электромагнитные волны. Чем выше частота переменного тока в передающей антенне, тем чаще следуют друг за другом «сгустки» электромагнитного поля, тем меньше расстояние между ними. Расстояние между двумя одинаковыми «сгустками» (то есть созданными током одного направления, например, между ближайшими четными) называется длиной электромагнитной волны (рис. 16).

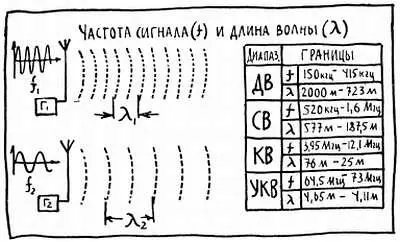

Рис. 16

Длина волны зависит от частоты переменного тока в передающей антенне — чем больше частота, тем короче волна, любую из этих величин можно подсчитать, если известна другая и, конечно, скорость движения волны.

Теперь легко сообразить, что получится, если на пути электромагнитных волн встретится проводник. Электрическая и магнитная составляющие электромагнитного поля «схватят» свободные электроны проводника (мы сразу же назовем его приемной антенной) и будут их подталкивать в ту или иную сторону. А поскольку волны продолжают двигаться и поле в районе проводника непрерывно меняется, то будут меняться также скорость и направление движения свободных электронов в проводнике. Иными словами, электромагнитные волны наведут в проводнике переменный ток.

Переменный ток в приемной антенне как по частоте, так и по форме кривой оказывается точной копией переменного тока, который циркулировал в передающей антенне. А вот что касается мощности, то в приемную антенну попадает лишь ничтожная доля излучаемой энергии. Ведь электромагнитные волны просто-напросто разбазаривают энергию, полученную от генератора, растаскивают во все стороны. Да потом на пути встречается множество потребителей — энергию отбирают не только настоящие антенны, но и вообще все проводники, все металлические предметы — крыши, провода, в какой-то степени даже почва и водоемы. Так что сами судите, что может достаться приемной антенне, расположенной на расстоянии сотен и тысяч километров от передающей.

Но как бы там ни было, электромагнитные волны связывают передающую антенну с приемной, образуют беспроволочную линию электрической связи. Кстати говоря, подобные линии существуют уже миллиарды лет. В природе на каждом шагу встречается передача энергии или информации с помощью электромагнитных волн. Возьмите, к примеру, глаз человека или животного. Он представляет собой своеобразный приемник электромагнитных волн, излучаемых всяким освещенным предметом. Вы, конечно, знаете, что свет — это самые обычные электромагнитные волны (с очень малой длиной волны. Излучение их также происходит за счет движения электрических зарядов). Так волны, соответствующие красному или зеленому свету, могут появиться, если в атоме водорода электрон перейдет с одной орбиты на другую. Прием световых волн также сопровождается движением зарядов в масштабах атомов или молекул. Подобные молекулярные приемники света работают и в нашем глазу. Так что напрасно мы дали электромагнитным волнам прозвище «невидимые». Как раз эти волны мы и видим. Правда, не все, а лишь те, которые имеют длину волны примерно от 400 до 800 тысячных долей микрона. Более длинные и более короткие электромагнитные волны наши органы чувств действительно не воспринимают.

Однако мы с вами слитком отвлеклись. Уже давно пора сделать шаг на пути к главной цели — выяснить, как осуществляется радиопередача речи и музыки.

На первый взгляд кажется, что построить беспроволочную линию телефонной связи довольно просто. Нужно включить микрофон в цепь передающей, а телефон (наушник) — в цепь приемной антенны. Во время разговора будет меняться ток в передающей антенне, и она будет излучать радиоволны. Эти волны в свою очередь дойдут до приемной антенны и наведут в ней соответствующий ток, который заставит мембрану колебаться и создавать звук. Как видите, все получится отлично — линия работает. Но это только на первый взгляд. В действительности подобные системы связи практически неосуществимы [1] Исключение составляют низкочастотные системы беспроволочной связи с небольшим — несколько сот метров — радиусом действия. Однако в этих системах не происходит «настоящего» излучения электромагнитных волн, и энергия передается от передатчика к приемнику иначе, в основном за счет емкостной связи между антеннами. , и по многим причинам.
