В самом общем виде можно сказать, что явление электромагнитной индукции состоит в следующем: всякое изменение электрического поля влечет за собой появление меняющегося магнитного поля, а всякое изменение магнитного поля приводит к изменению электрического. Не вздумайте, пожалуйста, оставить без внимания слово изменение — в нем вся сущность дела. Это хорошо видно на следующем, третьем примере.

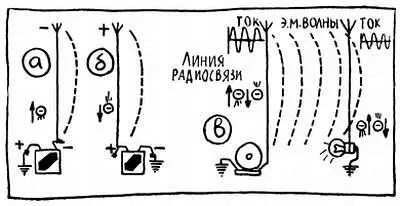

В любом учебнике электротехники можно прочесть, да мы и сами об этом говорили, что ток протекает только в замкнутой цепи. Однако это не совсем точно. За объяснениями вернемся к нашей старой знакомой — батарейке карманного фонаря. Давайте посмотрим, что будет, если к «минусу», где скопилось множество электронов, подключить длинный одиночный провод (рис. 15, а). Совершенно ясно, что в него сразу же хлынет поток электронов, которые в дальнейшем равномерно распределятся по всему проводнику. Он станет своего рода продолжением «минуса», удлиненным лепестком батарейки, вокруг которого естественно будет существовать и электрическое поле. Конечно, если заглянуть в этот проводник через некоторое время после подключения к батарейке, то никакого тока в нем уже не найти. Однако «покопавшись в истории», мы обнаружим, что во время подключения электроны сдвигались от батареи к концу проводника, и в этом же направлении шла волна электрического поля. Вот в этот момент, и только в этот момент, в разомкнутой линии шел ток и вокруг проводника существовало магнитное поле.

Рис. 15

Теперь давайте переключим провод с «минуса» на «плюс» (рис. 15, б). Опять на какое-то мгновение появится ток — не только лишние, но и многие собственные электроны проводника потянутся туда, где их не хватает, то есть на «плюс». Вновь на какое-то мгновение появится магнитное и изменится электрическое поле — теперь они создаются током противоположного направления и зарядом противоположного знака. На проводнике уже не избыток, а недостаток электронов, то есть «плюс», а не «минус».

Мы все время подчеркиваем, что процессы в разомкнутой цепи — появление тока, а с ним и магнитного поля, изменение электрического поля — очень кратковременны. Время их существования в основном зависит от того, насколько быстро волна электрического поля, увлекающая за собой свободные заряды, пройдет путь вдоль всего проводника. Поле движется с огромной скоростью — 300 000 километров в секунду, и даже для проводника длиной в несколько километров время существования тока будет исчисляться миллионными долями секунды. И несмотря на это в длинном разомкнутом проводнике можно создать непрерывный, непрекращающийся ток. Для этого нужно подключить проводник к генератору переменной э. д. с. (рис. 15, б).

Напряжение на зажимах такого генератора все время меняется, меняется его величина, меняется и полярность. Иными словами, на том зажиме, где был «+», через некоторое время становится «—», затем опять «+» и т. д. Поэтому вдоль проводника, подключенного к этому зажиму, то в одну то в другую сторону, будет двигаться волна электрического поля, которое будет увлекать за собой электроны, создавать переменный ток, а под действием этого переменного тока вокруг проводника появится переменное магнитное поле.

Если взять достаточно длинный проводник и достаточно быстро изменяющуюся э. д. с., то перемещение полей, несмотря на их огромную скорость, не будет поспевать за изменением тока. Еще не успеет дойти до конца проводника волна электрического поля, как с генератора уже сходит следующая волна, еще не успело исчезнуть магнитное поле очередного «толчка» тока, как уже появляется следующий «толчок», который в свою очередь сам создает магнитное поле. И вот здесь-то и происходит самое интересное — отталкивание, отбрасывание электрических и магнитных полей от проводника, излучение их в пространство. Как бы обидевшись за грубость, за то, что их подталкивали и подгоняли, электрические и магнитные поля покидают проводник, отрываются от него и начинают свою собственную свободную жизнь. При этом поля тесно связаны одно с другим, поддерживают друг друга, непрерывно обмениваются запасами энергии, захваченными у генератора. Одним словом, в пространство излучается единое электромагнитное поле, которое содержит электрическую и магнитную составляющие. Электромагнитное поле уходит во все стороны от излучающего проводника с уже известной нам скоростью — 300 000 километров в секунду, оно как «гордый Демон, дух изгнанья» не боится преград, не признает расстояний, проносится над лесами и океанами, пронизывает стены домов, уходит в просторы космоса. И только встретив на своем пути проводник… Но прежде чем говорить об этой встрече, еще несколько слов о том, как происходит излучение.
