Вот две из них, пожалуй, самые главные.

Мы уже говорили, что излучение электромагнитных волн происходит потому, что ток в передающей антенне довольно быстро меняется. Поле не успевает за время одного цикла колебаний тока пройти весь путь вдоль проводника и вернуться обратно к генератору. Именно поэтому эффективность излучения зависит от соотношения между частотой тока и длиной антенны. Если частота мала, то есть если ток меняется не очень быстро, то для того, чтобы получить необходимое запаздывание поля, приходится брать очень длинный проводник Слышимый звук имеет сравнительно небольшую частоту — до 20 кгц. Совершенно ясно, что такую же частоту будет иметь и ток в передающей антенне, куда включен микрофон. Для эффективного излучения электромагнитных волн с помощью этого низкочастотного тока нужно строить антенны высотой в несколько километров и даже несколько десятков километров. Стоит ли пояснять, что практически это неприемлемо?

* * *

КИЛОГЕРЦЫ И МЕТРЫ

Представьте себе такую картину. По шоссе быстро едет автоцистерна, и из плохо закрытого крана на землю то и дело падают белые капельки молока. Совершенно ясно, что при равномерном движении автомобиля расстояние между двумя соседними каплями будет зависеть только от того, с какой частотой они падают: чем больше эта частота, тем ближе друг к другу будут «молочные точки» на асфальте.

Эта картинка хорошо иллюстрирует зависимость длины радиоволн от рабочей частоты передатчика. Длина волны — это расстояние между соседними «гребнями», или, что то же самое, расстояние. которое успеет пройти радиоволна за время одного периода высокочастотных колебаний.

Скорость распространения радиоволн всегда одинакова и поэтому λзависит только от частоты. Чем выше частота, тем меньшее расстояние успеет пройти радиоволна за время одного периода, тем, следовательно, короче длина волны.

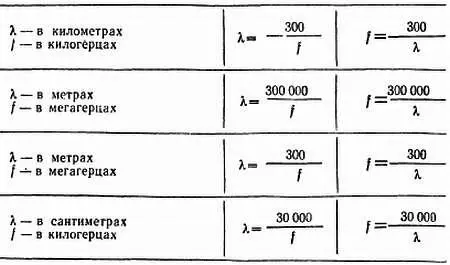

Длина волны и частота связаны очень простой зависимостью, и любую из этих величин можно легко вычислить, если известна другая:

В этих формулах постоянное число получено из скорости света и учитывает единицы, в которых выражена частота fи длина волны λ.

* * *

А вот вторая причина. В радиусе действия нашей низкочастотной системы беспроволочной связи другие подобные системы уже работать не смогут. Почему? Да потому, что при одновременной работе нескольких передающих станций каждая из них наведет свой ток в приемной антенне, и телефон будет воспроизводить сразу все программы. Сами понимаете, не позавидуешь человеку, которому придется слушать одновременно десяток разных разговоров или музыкальных передач. Даже сейчас, при очень высоком уровне развития радиотехники трудно предложить реальный способ разделения программ в подобной системе.

И все-таки, об этом знает любой ребенок, передача речи и музыки без проводов с помощью электромагнитных волн — задача решенная. Решение ее основано на использовании токов высокой частоты. Высокая частота — понятие условное. Тут официальных границ никто не устанавливал, хотя обычно к высоким относят все частоты выше 20–25 кгц. Практически для передачи сообщений без проводов используются частоты от нескольких сот килогерц до многих тысяч мегагерц, которые создают электромагнитные волны длиной от нескольких тысяч метров до малых долей сантиметра. Весь этот диапазон электромагнитных колебаний называют радиоволнами и радиочастотами. Совершенно ясно, что более высоким частотам соответствуют более короткие волны.

Применение токов высокой частоты позволяет эффективно излучать радиоволны при сравнительно небольших антеннах. Кроме того, появляется возможность частотного разделения каналов — каждой станции присваивается определенная, отличная от других частота, а в месте приема удается по известной частоте найти нужную станцию и выделить ее среди всех остальных. Правда, с применением высокочастотного тока возникает дополнительная трудность — ведь нам нужно переслать с передающей станции на приемную не высокочастотный, а низкочастотный сигнал — электрическую копию звуковых колебаний. Это значит, что нужно каким-то образом заставить электромагнитные волны, созданные высокочастотным током, переносить на себе «подробное описание» низкочастотного тока. Во многих случаях, пытаясь как можно проще объяснить сущность этого процесса, так и говорят, что низкая частота оседлала высокую частоту и на ней пролетела путь от передатчика к приемнику. Это, конечно, не очень понятный образ. Как это так: одна частота оседлала другую? И как вообще частота может что-либо делать — ведь не говорим же мы, что один вес уместился в другом или одна толщина вытеснила другую. Но если даже применить более точные выражения и говорить о электромагнитных полях, то все равно остается неясным, как одно поле — низкочастотное — может ездить на другом — высокочастотном. В действительности дело обстоит совсем иначе и, кстати говоря, настолько просто, что для объяснения совсем не нужно привлекать на помощь коней и всадников.
