Рудольф Сворень - Ваш радиоприемник

Для начала отметим, что главный элемент в схеме детектора— это прибор, обладающий односторонней проводимостью. Этот прибор так и называется — электрический вентиль. Он пропускает ток только в одном направлении, подобно тому, как обычный вентиль легко пропускает воздух внутрь велосипедной камеры и не выпускает его обратно.

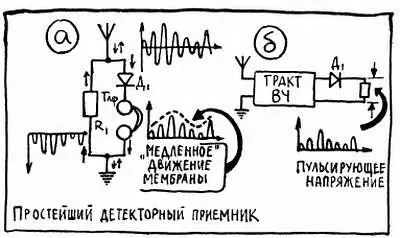

Давайте включим такой вентиль в цепь высокочастотного тока, который мы когда-то пытались пропустить через телефон (стр. 52). После включения вентиля (рис. 18, а) через телефон уже пойдет не переменный ток, а импульсы тока только одного направления. Какого? Это зависит от того, как включен вентиль, в какую сторону он пропускает ток. Кстати говоря, для работы детектора, по крайней мере простейшего, направление импульсов тока никакого значения не имеет. Для любого случая в нашей простой схеме импульсы тока обратного направления пройдут мимо телефона, через вспомогательное сопротивление R 1 .

Рис. 18

Помните, почему громкоговоритель и телефон не работали от высокочастотного тока, не могли преобразовать его в такие же высокочастотные звуковые волны? Здесь все дело в инерции подвижной системы, в том, что она не успевает за всеми изменениями тока. Только начнет мембрана телефона двигаться в одну сторону, как направление тока изменится и мембране уже нужно поворачивать обратно. Такие изменения направления тока происходят сотни тысяч и миллионы раз в секунду. Где уж тут успеть… Другое дело, когда с помощью вентиля мы оставляем импульсы тока только одного направления. Один из этих импульсов слегка сдвинет мембрану, другой подтолкнет дальше, третий еще дальше, и так постепенно мембрана отклоняется от своего нейтрального положения. Чем больше амплитуда высокочастотного тока, тем, естественно, дальше отклонится мембрана телефона.

В приемной антенне, так же как и в передающей, протекает модулированный ток. Поэтому амплитуда импульсов тока, полученных после детектирования, также окажется модулированной. В результате мембрана телефона будет медленно двигаться то в одном, то в другом направлении, следуя за всеми изменениями амплитуды. Амплитуда импульсов увеличивается — мембрана движется дальше, амплитуда уменьшается — мембрана возвращается.

Ну а что представляют собой и откуда появились эти изменения амплитуды? Модуляцию высокочастотного тока мы осуществили на передающей стороне линии радиосвязи. Это было сделано с помощью низкочастотного сигнала, который в свою очередь является электрической копией передаваемого звука. В изменениях амплитуды и запечатлен этот звук: если нарисовать график огибающей, то есть линию, соединяющую все амплитуды модулированного сигнала, то он в точности совпадет с графиком передаваемого звука. В соответствии с таким графиком будет совершать колебания мембрана нашего телефона, а это значит, что она воспроизведет звук, с помощью которого осуществлялась модуляция.

* * *

ПРОЩЕ НЕ БЫВАЕТ

Это выражение почти всегда гипербола, а вот приемник, схема которого здесь приводится, действительно самый простой — проще не придумаешь.

С хорошей антенной и заземлением приемник типа «проще не бывает» может принять местную станцию, и, к сожалению, даже не одну. «К сожалению» — это потому. что в приемнике нет колебательного контура, он совершенно лишен избирательности и все достаточно сильные сигналы воспроизводит одновременно.

* * *

Таким объяснением работы детектора можно было бы ограничиться, однако мы попробуем вникнуть в дело немного глубже. Еще в начале этой главы мы отнесли детектирование к числу наиболее важных преобразований сигнала в радиоприемнике. К тому же это преобразование весьма типичное, и с подобными процессами мы еще встретимся в этой книге. Словом, стоит разобрать подробнее, что происходит с сигналом при детектировании.

Для начала снимем маску с таинственного незнакомца, представим публике главного героя — электрический вентиль. Эту важную роль, как и полагается в театре, могут исполнять несколько «артистов» — несколько различных по принципу действия и устройству электронных приборов. Пока мы ограничимся знакомством с одним из них — точечным полупроводниковым диодом.
