В принципе конденсатор устроен очень просто — в нем имеются две металлические пластины, между которыми находится тонкий слой изолятора (рис. 21, а). От пластин — их часто называют обкладками — сделаны проволочные выводы, с помощью которых конденсатор можно включить в электрическую цепь. В качестве изолятора могут применяться самые различные вещества, но чаще других встречаются воздушные, слюдяные, керамические, бумажные и стиррофлексные конденсаторы. Вы уже, наверное, догадались, что в данном случае название конденсаторов говорит о том, какое изолирующее вещество находится между обкладками. Иногда в название включают еще и особенности конструкции. Например, название КДК относится к керамическому конденсатору с обкладками в виде плоских дисков. В керамическом конденсаторе КТК, обкладки выполнены в виде двух вставленных одна в другую концентрических трубок, между которыми находится тонкий слой керамики.

Включение конденсатора в цепь постоянного тока равносильно разрыву этой цепи — через изолирующую прослойку, а значит и через весь конденсатор ток пройти не сможет. Но из этого совсем не следует, что конденсатор можно приравнять к обычному выключателю. Истинное назначение конденсатора — слово это означает «накопитель» — станет ясным, если мы посмотрим, какие изменения происходят в самом конденсаторе после его включения в цепь.

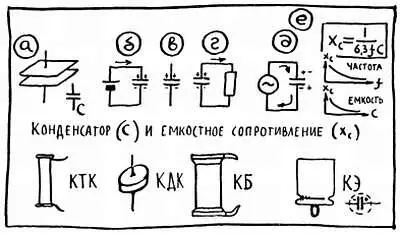

Рис. 21

Прежде всего, конденсатор зарядится от батареи и на обкладках его накопятся избыточные заряды (рис. 21, б). С этой обкладки, которая подключена к плюсу батареи, уйдут свободные электроны, и на этой обкладке появится положительный заряд. На другой обкладке, наоборот, окажется «—», так как туда, естественно, хлынут свободные электроны с «минуса» батареи. Эти заряды сохранятся на обкладках и после отключения конденсатора (рис. 21, в). А куда им деваться? Обкладки изолированы от всего мира и никуда свободные заряды с них уйти не могут. Кроме того, положительные и отрицательные заряды, скопившиеся на обкладках, через изолирующую прослойку притягивают друг друга. Само собой разумеется, что такое взаимное притяжение осуществляется через электрическое поле, которое в основном образуется между обкладками. В этом поле сосредоточены запасы энергии, которые конденсатор успел получить у батареи.

* * *

ПОПУЛЯРНАЯ ЕДИНИЦА

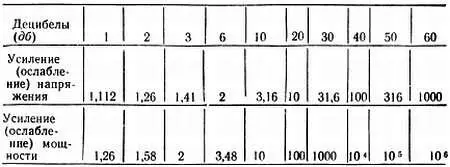

Единицу измерения децибел( дб ) вы можете встретить повсюду — там, где идет речь о токе, напряжении, мощности, звуковом давлении, усилении, ослаблении, там, где нужно дать характеристику выпрямителю, антенне, фильтру, контуру, усилителю… Такая универсальность объясняется тем, что децибел не относится только к току, только к напряжению или только к мощности. Он характеризует отношение двух величин, то есть показывает, во сколько раз (вторая и третья строка таблицы) одна из них больше или меньше другой.

В децибелах очень удобно выражать неравномерность частотной характеристики, избирательные свойства контура, эффективность фильтров, подавление фона, усиление или ослабление. В последнем случае знак плюс говорит о том, что происходит усиление, знак минус — ослабление сигнала.

* * *

Заряды, накопившиеся на обкладках, притягивают друг друга, но встретиться никак не могут — не в силах преодолеть сопротивление изолирующей прослойки. Ну а что, если им помочь? Что, если соединить обкладки просторной дорожкой — проводником? Конечно, в этом случае электрическое поле заработает вовсю — оно двинет свободные электроны по проводнику на ту обкладку, где их не хватает, то есть на обкладку, заряженную положительно. При этом в цепи, так же как и во время заряда, появится кратковременный ток, который прекратится, как только конденсатор полностью разрядится и на его обкладках не останется лишних зарядов (рис. 21, г).

Сейчас мы вплотную подошли к очень важному свойству конденсатора — он пропускает переменный ток и поэтому может использоваться для разделения постоянных и переменных составляющих. Кроме того, он по-разному реагирует на переменные токи различной частоты и формы и поэтому может использоваться для отделения одних переменных токов от других. Однако прежде чем пояснить и комментировать эти свойства, еще несколько слов о самом конденсаторе.
