Рудольф Сворень - Ваш радиоприемник

Как вы думаете, от чего зависит количество зарядов, накопившихся на обкладках? Да, правильно — от напряжения, приложенного к конденсатору. Чем больше это напряжение, тем больше зарядов «втиснет» батарея на обкладки. Но напряжение — еще не все. Многое зависит и от устройства самого конденсатора, в частности, от площади его обкладок, расстояния между ними и материала, из которого сделана изолирующая прослойка. Чем больше обкладки, тем больше зарядов разместится на них при одном и том же напряжении батареи. Чем меньше расстояние между обкладками, тем сильнее заряды притягивают друг друга, тем опять-таки больше этих зарядов сможет удержать конденсатор. Ну и, наконец, изолятор — от его свойств зависит концентрация электрического поля между обкладками, а это паче, как уже говорилось, главное действующее лицо в процессе накопления зарядов. Так, например, если в конденсатор с воздушной прослойкой вставить особый вид керамики — титанат бария, то поле между обкладками усилится в несколько тысяч раз и в такое же число раз возрастет количество накопленных зарядов.

Способность конденсатора накапливать заряды характеризуется специальным коэффициентом — электрической емкостью . Единицей емкости является фарада (ф). Такой емкостью обладает конденсатор, который под действием напряжения в 1 в накапливает заряд в 1 к. Вместо слова «обладает» правильней сказать «обладал бы» — фарада настолько большая величина, что конденсаторов с такой емкостью практически не существует. На практике мы имеем дело с конденсаторами, емкость которых измеряется микрофарадами (мкф, миллионная часть фарады) и пикофарадами (пф, миллионная часть микрофарады).

Емкость конденсатора сокращенно обозначается буквой С . Этой же буквой на схемах и чертежах обозначаются и сами конденсаторы.

Кроме емкости, у конденсатора есть еще одна характеристика, с которой нам полезно познакомиться. Это так называемое рабочее напряжение. Оно оговаривает условия, в которых конденсатор может безопасно работать. Если подвести к конденсатору напряжение больше допустимого, то может произойти пробой — диэлектрик разрушится, между обкладками проскочит импульс тока, обкладки на каком-то участке расплавятся и соединятся друг с другом накоротко. Конденсатор превратится в обычный проводник.

Самое главное, на что вам следовало обратить внимание, так это на неточность заявления, что включение конденсатора в цепь приравнивается к разрыву этой цепи. В разорванной цепи тока не бывает, а вот в цепи, куда включен конденсатор, мы сами дважды наблюдали движение зарядов. Первый раз когда происходил заряд конденсатора, второй раз — во время его разряда. Для того, чтобы было легче вывести из этих частных случаев общее правило, проделаем еще один мысленный эксперимент. Возьмем цепь, с которой мы начинали (батарейка, лампочка, конденсатор), и каким-нибудь «волшебным» способом увеличим напряжение батареи. При этом к обкладкам двинутся дополнительные заряды, и в цепи опять появится кратковременный ток. Уменьшим напряжение, и некоторая часть зарядов вернется обратно к батарее — в цепи снова появится импульс тока, но уже обратного направления.

Теперь уже общее правило напрашивается само собой — при всяком изменении напряжения в цепи, где имеется конденсатор, будет наблюдаться ток. Заметьте — это очень важно — ток появляется только при изменении напряжения.

Все, о чем только что говорилось, позволяет легче понять, что произойдет, если подключить конденсатор к генератору переменного напряжения (рис. 21, д). Если напряжение все время меняется, то меняется и количество зарядов на обкладках, а значит, заряды постоянно движутся от генератора к обкладкам или обратно. В цепи все время протекает переменный ток.

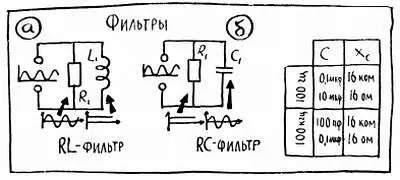

Теперь легко сообразить, что будет, если мы подведем к конденсатору пульсирующее напряжение. Его постоянная составляющая не создаст тока в цепи конденсатора, а переменная — сделает это. Таким образом, конденсатор отделит переменную составляющую от постоянной. На рис. 22, б показана простейшая практическая схема, с помощью которой решается подобная задача. Это так называемый RС -фильтр, в котором переменная составляющая пульсирующего тока идет через конденсатор С 1 а постоянная — через сопротивление R 1 .

Рис. 22
