Евгений Айсберг - Транзистор?.. Это очень просто!

Рис. 125. Генератор можно собрать и с одной катушкой, если сделать от нее отвод. На рисунке изображена схема такого генератора, называемая «индуктивной трехточкой».

Н. — А если заземлена база и мы подаем напряжение обратной связи на эмиттер, то, несомненно, следует изменить направление витков катушек.

Л. — Разумеется. Если обратиться к схеме на рис. 126 с колебательным контуром L 1C 1 в цепи эмиттера, то катушка связи L 2 , включенная в цепь коллектора, должна ориентироваться в обратную сторону по сравнению с катушкой L 1 .

Рис. 126. Наиболее распространенная схема генератора с настраиваемым контуром в цепи эмиттера. Колебательный контур индуктивно связан с коллекторной цепью транзистора при помощи катушки обратной связи.

Н. — Мне кажется, что я мог бы нарисовать добрый десяток схем различных генераторов. Но ведь ты говоришь мне о них только для того, чтобы перейти к вопросу преобразования частоты. Я зашел в тупик. Как сделать гетеродин-преобразователь на транзисторах, которые представляют собой всего лишь полупроводниковые триоды? Нет ли возможности сделать полупроводниковые гексоды, гептоды и октоды?

Л. — До сих пор таких приборов не сделали. Может быть и можно сделать полупроводниковые приборы с двумя управляющими электродами, воздействуя на ток одновременно потенциалом базы и электрическим полем другого электрода, которое отклоняло бы электроны с прямого пути… Но пока можно прекрасно обойтись нашими триодами. Разве первые супергетеродины не были сделаны в ту пору, когда была известна лишь лампа с тремя электродами?

Н. — Скорее рассказывай, как с помощью только одного транзистора ты и создашь колебания, и наложишь их на поступающие из антенны колебания высокой частоты, и осуществишь детектирование, выделяя в результате всего этого составляющую промежуточной частоты?

Л. — Очень просто, Незнайкин! Возьми генератор, схема которого изображена на рис. 126, включи в точке В контур, настроенный на частоту антенны, включи затем в точке Л первичную обмотку трансформатора промежуточной частоты, и ты получишь схему, показанную на рис. 127. Если контур C 2L 2 гетеродина настроен на частоту, отличающуюся от частоты принимаемых сигналов на величину промежуточной частоты, то преобразование частоты осуществляется без каких бы то ни было трудностей.

Рис. 127. Схема преобразователя частоты, полученная непосредственно из схемы генератора, показанной на рис. 126.

Н. — Действительно, ты вводишь в цепь базы сигнал, возбуждаешь собственные колебания между эмиттером и коллектором и, конечно, пользуешься нелинейностью характеристики транзистора, на который подается соответствующее смещение, чтобы детектировать биения. Такой метод эксплуатации бедного транзистора, нагрузка его таким обилием разнообразных функций, мне кажется, возвращает нас к худшим временам рабства.

Л. — Транзистор от этого не чувствует себя намного хуже. Но если ты хочешь четко разграничить функции гетеродина и смесителя, что бывает вполне целесообразно на коротких волнах, то можешь прибегнуть к помощи отдельного гетеродина (рис. 128).

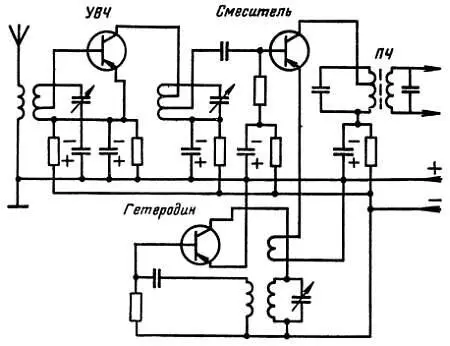

Рис. 128. Схема преобразователя частоты с отдельным гетеродином.

Н. — Я нахожу это весьма симпатичным. И я с радостью отмечаю, что для меня на карте чудесной страны транзисторов нет больше белых пятен.
